Введение.
Автомобильный транспорт является удобным и быстрым средством доставки грузов и людей на участки строительства сооружений. Для успешной эксплуатации автомобилей требуется строить автомобильные дороги, которые должны быть прямыми с плавными поворотами и небольшими уклонами, с прочным и ровным покрытием.
При изыскании и строительстве автомобильных дорог необходимо определить высотные отметки ряда точек земной поверхности: пикетов, плюсовых точек и точек поперечников путём геометрического нивелирования. По этим отметкам вычерчивается профиль земной поверхности по оси дороги и на нём производится проектирование будущей магистрали.
От своевременного выполнения геодезических разбивочных работ в значительной степени зависит качество, трудоемкость и стоимость сооружаемой дороги.
Для обеспечения строительства и эксплуатации промышленных обьектов, как правило, ограничиваются строительством автодорог 4 и 5 категорий, которые называют иногда подъездными автодорогами.
Геодезические работы в современном дорожном строительстве являются со ставной частью технологического процесса строительнрго производства и предназначены для систематического контроля за производством земляных работ, соответствием фактических форм земляного полотна и конструкций дорожной одежды проектным.
1. Угловые и линейные измерения по трассе по трассе.
1.1. Измерение углов поворота трасы.
Выбранную трассу надёжно закрепляют на местности, забиваемым вровень с поверхностью земли колом . Углы поворота трассы измеряют теодолитами типа ТЗО или Т5 одним приемом с перестановкой лимба между полуприемами на 1°-2°, с точностью 0,5.
Углом поворота трассы φ, считается угол между ее предыдущим и последующим направлением ; различают поворот трассы вправо φ1 и влево φ2. углы поворота трассы вычисляют по измеренным углам βпр или βл. .
φпр = 180 (при повороте трассы вправо: 180) или
φлев = 180 (при повороте трассы влево: 180).
Для контроля угловых измерений одновременно по буссоли измеряют прямые и обратные магнитные азимуты сторон трассы. На длинных прямых участках в пределах непосредственной видимости через 500-800 метров устанавливают створные точки (дополнительные углы), которые дают отложением угла 1800 при двух кругах теодолита. Угол хода на створной точке также измеряют одним приемом. Он не должен отличаться от 1800 более чем 1/. В противном случае створную точку перемещают на местности

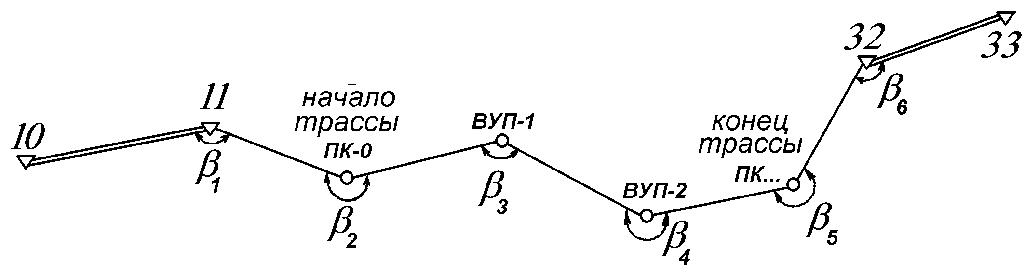

Рисунок 1. Измерение горизонтальных углов на трассе
Трасса должна быть привязана к пунктам государственной геодезической сети.
Угловая невязка трассы вычисляется по формуле
n
fβ=Σ βизм-[αк-αн +180º*n],
1
где n-число углов,
n
Σ βизм-сумма измеренных левых по ходу углов
1
или
n
fβ = Σ γизм- [αн-αк+180º * n],
1
n
где Σ γизм - сумма измеренных правых по ходу углов.
1
Допустимая угловая невязка вычисляется по формуле
fβ пред=+1,5 t √n,
где t-точность отсчетного приспособления теодолита.
