Подільський державний аграрно – технічний університет
Кафедра енергетики сільськогосподарського
виробництва
ЛАБОРАТОРНА РОБОТА № 9
ТЕХНОЛОГІЯ МОНТАЖУ ТА ПУСКУ ЕЛЕКТРИЧНИХ ДВИГУНІВ.
Склав:
асистент О.В.Горбовий
м. Кам’янець – Подільський
2005
Мета : вивчити пристрої та технологію монтажу освітлювальних електроустановок , які використовуються у сільському господарстві .
Загальні відомості .
Для правильного вибору електродвигуна потрібно порівняти параметри навколишнього середовища та конкретні умови роботи двигуна з його технічними даними з метою забезпечення надійної роботи електропривода протягом установленого часу. Вибір електродвигуна за потужністю та частотою обертання допустимий лише на стадії попередніх розробок .
Основні пункти опитувального листа для правильного вибору електродвигуна (ЕД) :
назва електродвигуна , тип , ДСТ , ТУ ;
потужність , кВт ;
номінальна частота обертання , об/хв ;
форма виконання за способом монтажу згідно з ДСТ 2479—79 ;
ступінь захисту за ДСТ 17494—72 ;
схема з'єднання обмоток ;
номінальна напруга живильної мережі , В ;
межі коливання напруги , ± % ;
частота струму , Гц ;
назва механізму , його тип , ТУ ;
галузь застосування ;
режим роботи електродвигуна за ДСТ 183—74 , тривалість вмикання ;
(ПВ) або навантаження (ПН) , % ;
коефіцієнт завантаження за потужністю ;
тривалість робочого періоду ;
тривалість паузи ;
загальна тривалість роботи двигуна на рік , год ;
статичний момент на валу двигуна при пуску, Н • м. ;
закон зміни статичного моменту Мс на валу двигуна в період розгону :
динамічний момент інерції механізму, приведений до валу двигуна, кг • м2 ;
кількість пусків та реверсів на годину ;
тривалість пуску та реверсу , с ;
можливе перевантаження: величина в процентах, тривалість , частота ;
тип захисту від аварійних режимів ;
вид з'єднання двигуна з робочим механізмом ;
навантаження на кінці валу двигуна: аксіальне , Н ; радіальне , Н ;
динамічний дисбаланс механізму (для механізмів , які насаджуються на вал двигуна) , г • мм;
група експлуатації за ДСТ 17516—72 ;
кліматичне виконання та категорія розміщення за ДСТ 15150—69 ;
висота над рівнем моря , м ;
температура навколишнього середовища , °С ;
відносна вологість повітря , % ;
вміст агресивних газів і пари в навколишньому середовищі (назва та кількість , мг/м3 , г/м3) ;
запиленість навколишнього середовища, мг/м3 ;
визначений строк служби механізму за ДСТ 27.002—83 ;
рівень вібрації механізму , мм/с ;
рівень шуму механізму , Дб .
Асинхронні електродвигуни становлять більше 95% усіх електродвигунів які застосовуються в сільському господарстві . Асинхронний двигун (рис.1) складається двох основних частин : статора і ротора , який обертається на підшипниках .

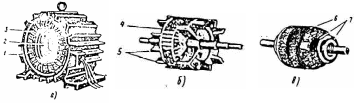

Р
ис1.
Основні
частини асинхронного електродвигуна:
а – статор , б - короткозамкнений ротор
, в - ротор з фазною обмоткою ; 1 – станина
; 2 – осердя; 3,6 – обмотки ; 4 - короткозамкнене
кільце ; 5-лопаті вентилятора ; 7 - контактні
кільця.
Технічні характеристики двигунів (потужність , напруга , номінальний струм , частота обертання та ін.) наведені у паспорті , закріпленому на корпусі у вигляді таблички . У паспорті також зазначено модифікацію двигуна за виконанням і ступенем захисту від до торкання до струмоведучих частим та проникання вологи .
До початку монтажу необхідно вивчити проект і одержати від замовника документацію на обладнання .
Приміщення і фундамент під монтаж приймають за актом .
Фундаменти машин не повинні торкатись до фундаментів колон та інших несучих конструкцій будівель , щоб їм не передавалась вібрація машин . Не допускається зв'язувати між собою фундаменти окремих двигунів та сусідніх машин . Проходи для обслуговування двигунів повинні бути не менше 1 м між їх корпусами і обладнаннями або частинами будівель ( в деяких випадках допускається звуження до 0,6 м ) , відстань між двигунами повинна бути не менше 0.3 м .
Під час приймання фундаментів перевіряють : відповідність проекту , їх розміщення , габаритні , розміри , стан бетону , розміщення і габаритні розміри анкерних болтів або отворів для них . Допускається відхилення будівельних розмірів від проектних : основних розмірів фундаменту в плані + 30... - 30мм ; осей анкерних болтів у плані +5...-5мм відміток верхніх кінців болтів +25... -25 мм .
Ревізія електродвигунів .
Двигуни, одержані від замовника або заводу-виробннка піддають ревізії , до якої входить : зовнішній огляд , виявлення пошкоджень і забруднення обмоток та корпусу , продування двигуна сухим повітрям з метою видалення пилу , знімання кришок підшипників і перевірка заповнення їх мастилом (не менше 2/3 об'єму гнізда підшипника) , прокручування ротора (від руки) , перевірка стану коробки і контактних виводів , вимірювання опору ізоляції .
Кінці обмоток виведені у коробку двигуна і позначені таким чином : початок обмотки першої фази ‑ С1 , другої ‑ С2 , третьої – С3 , а кінці обмоток відповідно - С4 , С5 , С6 . Обмотки з'єднують у зірку або трикутник .
Для з'єднання обмоток статора у зірку (рис.2,а) їх кінці (С4,С5,С6) з'єднують між собою , а до початків (С1,С2,С3) підводять напругу від електромережі або , навпаки , з'єднують між собою початки фазних обмоток , а до кінців підводять напругу.
Щоб з'єднати обмотки статора у трикутник (рис.2,б) необхідно кінець обмотки першої фази (С4) з'єднати і початком обмотки другої (С2) , кінець обмотки якої (С5) з'єднують з початком обмотки третьої фази (С3) і її кінець (С6) - з початком обмотки першої (С1) .
О
бмотки
статора двигуна з'єднують у зірку або
, трикутник залежно від значення лінійної
напруги і паспортних даних двигуна .
Наприклад , якщо номінальна напруга
двигуна становить 220/380 В при ввімкненні
його в електромережу з лінійною напругою
220 В обмотку з’єднують у трикутник , а
при ввімкненні в мережу з напругою 380 В
- у зірку .
а) б)
Рис.2. Схеми вмикання двигуна в електромережу : а) обмотки статора з'єднанні у зірку ; б) обмотки статора з'єднанні у трикутник .
Перед пуском електродвигуна необхідно виміряти опір ізоляції обмоток між собою , а також по відношенню до корпуса за допомогою мегомметра на 500 або 1000 В (типу М4100) .
Перед початком вимірювання необхідно перевірити справність мегомметра . Перемикач межі вимірювання мегомметра встановлюють в положення "МОм" . Зажими мегомметра Л і З з'єднують накоротко . При обертанні ручки мегомметра (з частотою приблизно 120 об/хв) стрілка приладу повинна зупинитись на нульовій поділці .
Вимірювання опору ізоляції виконують між кожною обмоткою і корпусом та попарно між обмотками (рис.3.) . Перед вимірюванням обмотки необхідно роз'єднати . При вимірюванні опору між обмоткою і корпусом один затискач мегомметра приєднують до одного з виводів обмотки а другий - до корпуса двигуна . Під час вимірювання опору ізоляції між фазними обмотками один затискач мегомметра приєднують до одного з виводів фазної обмотки , а другий затискач - до одного з виводів другої обмотки .
Для двигунів напругою до 1000 В опір ізоляції при температурі 10...30°С повинен становити не менше 0,5 МОм.
Опір ізоляції обмоток високовольтних двигунів потужністю до 100 кВт повинен бути не менше 1 МОм на 1 кВ номінальної лінійної напруги .
З
нижених
опору ізоляції обмоток нижче вказаних
значень викликане проникненням в товщу
ізоляції вологи , зволоженням поверхні
та осіданням струмопровідного пилу на
виводах і обмотках . У цих випадках
рекомендується продути машину і почистити
виводи її обмоток після чого знову
виміряти опір ізоляції і якщо він не
зміниться – обмотки двигуна потрібно
сушити .

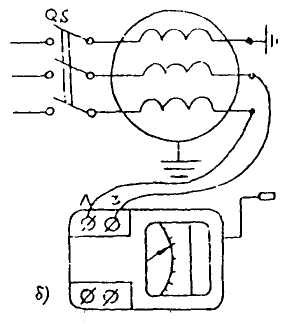

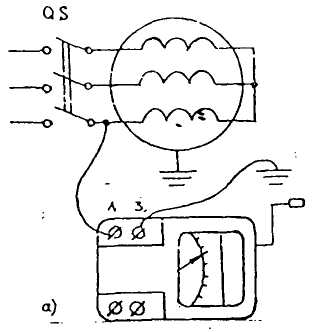

Рис.3. Вимірювання ізоляції електродвигуна за допомогою мегомметра :
а - між обмоткою та корпусом , б - між обмотками електродвигуна .
