3.7. Противопожарные мероприятия

3.7.1 Силовое электрооборудование

3.7.1.1 Электродвигатель исполнения 1ЕхdIIAT3 не соответствует по подгруппе электрооборудования. Заменить на исполнение 1ЕхdIIBT2 (Основание п. 7. 3. 60 ПУЭ).

3.7.1.2 Электродвигатель исполнения IP- 44 не соответствует по исполнению. Заменить на исполнение 2Ех_IIBT2 (Основание п. 7.3.66 ПУЭ).

3.7.1.3 Электродвигатель исполнения IP- 53 не соответствует по исполнению. Заменить на исполнение 2Ех_IIBT2 (Основание п. 7.3.66 ПУЭ).

3.7.2 Электроосветительное оборудование

3.7.2.1 Осветительное оборудование исполнения IP-44 не соответствует по исполнению. Заменить на исполнение 2Ех_IIBT2 (Основание п. 7.3.76 ПУЭ).

3.7.2.2 Осветительное оборудование исполнения 2ЕхеIIAT1 не соответствует по исполнению. Заменить на исполнение 2Ех_IIBT2 (Основание п. 7.3.60 ПУЭ).

3.7.2.3 Осветительное оборудование исполнения IP-00 не соответствует по исполнению. Заменить на исполнение 2Ех_IIBT2 (Основание п. 7.3.60 ПУЭ).

3.7.3 Аппараты управления силовой сети

3.7.3.1 Аппарат управления IP-44 не соответствует по исполнению. Заменить на исполнение 2Ех_IIBT2 (Основание п. 7.3.68 ПУЭ).

3.7.3.2 Аппарат управления В2А (1ЕхdIIAT1) не соответствует по исполнению. Заменить на исполнение 2Ех_IIBT2 (Основание п. 7.3.68 ПУЭ).

3.7.3.3 Аппарат управления Н1Т2- Н (2ЕхеIIAT2) не соответствует по исполнению. Заменить на исполнение 2Ех_IIBT2 (Основание п. 7.3.68 ПУЭ).

3.7.4 Аппараты управления осветительной сети

3.7.4.1 Аппарат управления 1ЕхрIIAT5 не соответствует по подгруппе электрооборудования. Заменить на исполнение 2Ех_IIBT2 (Основание п. 7.3.60 ПУЭ).

3.7.4.2 Аппарат управления В2Т2-В (1ЕхdIIAT2) не соответствует по подгруппе электрооборудования. Заменить на исполнение 2Ех_IIBT2 (Основание п. 7.3.60 ПУЭ).

3.7.4.3 Аппарат управления Н3А (2ЕхеdIIBT1) не соответствует по исполнению. Заменить на исполнение 2Ех_IIBT2 (Основание п. 7.3.60 ПУЭ).

3.7.4.4 Аппарат управления IP- 44 не соответствует исполнению. Заменить на исполнение 2Ех_IIBT2 (Основание п. 7.3.60 ПУЭ).

3.7.5 Электропроводка силовой сети

3.7.5.1 Электропроводку 1- ой группы исполнением АПР (ок) заменить на ПВ (ст). (Основание п. 7.3.93, п. 7.3.118 т. 7.3.14 ПУЭ).

3.7.5.2 Электропроводку 3- ей группы исполнением АБ (ок) заменить на ВБГ (к). (Основание п. 7.3.102, п. 7.3.108 ПУЭ).

3.7.6 Электропроводка осветительной сети

3.7.6.1 Электропроводку 2- ой группы исполнением АПП (к) заменить на ПВ (ст). (Основание п. 7.3.93, п. 7.3.102, п. 7.3.118 т. 7.3.14 ПУЭ).

3.7.6.2 Электропроводку 4- ой группы исполнением АПР (ок) заменить на ПВ (ст). (Основание п. 7.3.93, п. 7.3.118 т. 7.3.14 ПУЭ).

4. Требования к оформлению списка литературы

Список использованной литературы включает в себя:

- нормативные правовые акты;

- научную литературу и материалы периодической печати;

- практические материалы.

В список литературы включаются источники, изученные обучающимися в процес­се подготовки работу в т.ч. те, на которые он ссылается.

Оформление списка нормативно-правовых актов

1. Нормативные акты располагаются в следующей последовательности:

- Конституция Российской Федерации;

- Законы Российской Федерации;

- Указы Президента Российской Федерации;

- акты Правительства Российской Федерации;

- акты министерств;

- решения иных государственных органов;

- постановления пленумов Верховного Суда Российской Федерации и Высше­го арбитражного суда Российской Федерации.

2. В списке литературы необходимо указать: полное название акта, дату его принятия, номер, а также официальный источник.

Например:

Указ Президента Российской Федерации «О системе и структуре федеральных органов исполнительной власти» от 09.03.2004 г.

Собрание актов Президента и Правительства Российской Федерации. 2004, № 2, Ст. 169.

Федеральный закон Российской Федерации «О внесении изменений и дополнений в Уголовный кодекс Российской Федерации» от 8 декабря 2003 г. № 162-ФЗ. Российская газета № 126/983 16 декабря 2003 г

ГОСТ 12.1.004-91 ССБТ Пожарная безопасность. Общие требования.

Правила оформления списка научной литературы

и материалов периодической печати

1. Список литературы составляется в алфавитном порядке.

2. Библиографические сведения включают описание следующих элементов:

2.1. Фамилия и через запятую инициалы первого автора. После названия книги и расшифровки вида издания через косую черту – слеш (/) – имена всех авторов, но инициалы каждого автора должны быть впереди его фамилии. Если авторов более четырех, указываются первые три автора, а далее вместо остальных пишется «и др.».

2.2. Название источника приводится без кавычек. Сокращений не допускается.

2.3. Если есть подзаголовок (расшифровка издания), он пишется с маленькой буквы после основного и отделяется двоеточием. После названия ставятся точка и тире.

2.4. Если имеется редактор, указываются его инициалы и фамилия после точки с запятой в виде: ;под ред. <инициалы и фамилия редактора>. Аналогично редактор указывается в библиографическом списке, если источник переводной: / пер. с англ. <инициалы и фамилия переводчика>; под ред. <инициалы и фамилия редактора>. Библиографическое описание отдельных книг, создаваемых коллективом авторов, могут начинаться с названия, а не с фамилий. В этом случае фамилии авторов указываются после названия через слэш / <инициалы и фамилии авторов>.

2.5. Место издания (город, перед которым ставятся точка и тире) пишется с большой буквы полностью, после названия города ставится двоеточие. Допускаются только сокращения М., Л., СПб., Ростов н/Д.

2.6. Название издательства пишется с большой буквы без кавычек. Если в название издательства входит слово «Издательство», его пишут сокращенно «Изд-во» без кавычек, а само название может быть в кавычках (как в оригинале). После издательства ставится запятая.

2.7. Год издания. Слово «год» не пишется. После указания года выпуска в виде четырехзначного числа ставятся точка и тире.

2.8. Следующий элемент – после тире указывается объем источника (книги) в виде числа с буквой «с.» (страниц).

2.9. При ссылке на статьи и журналы указываются: фамилия и инициалы автора. Название статьи // Название журнала. – Год выпуска. – Номер журнала. – Номера страниц, занимаемых статьей (например, С. 40–45).

Например:

1.Алексеев М.З. Основы пожарной профилактики в технологических процессах производств. – М.: НИИ РИО ВИПТШ МВД СССР, 1972. - 340с.

2.Грушевский В.В. и др. Пожарная профилактика в строительстве: Учебник для пожарно-технических. училищ. - М.: Стройиздат, 1989. - 368 с.

5. Графическая часть

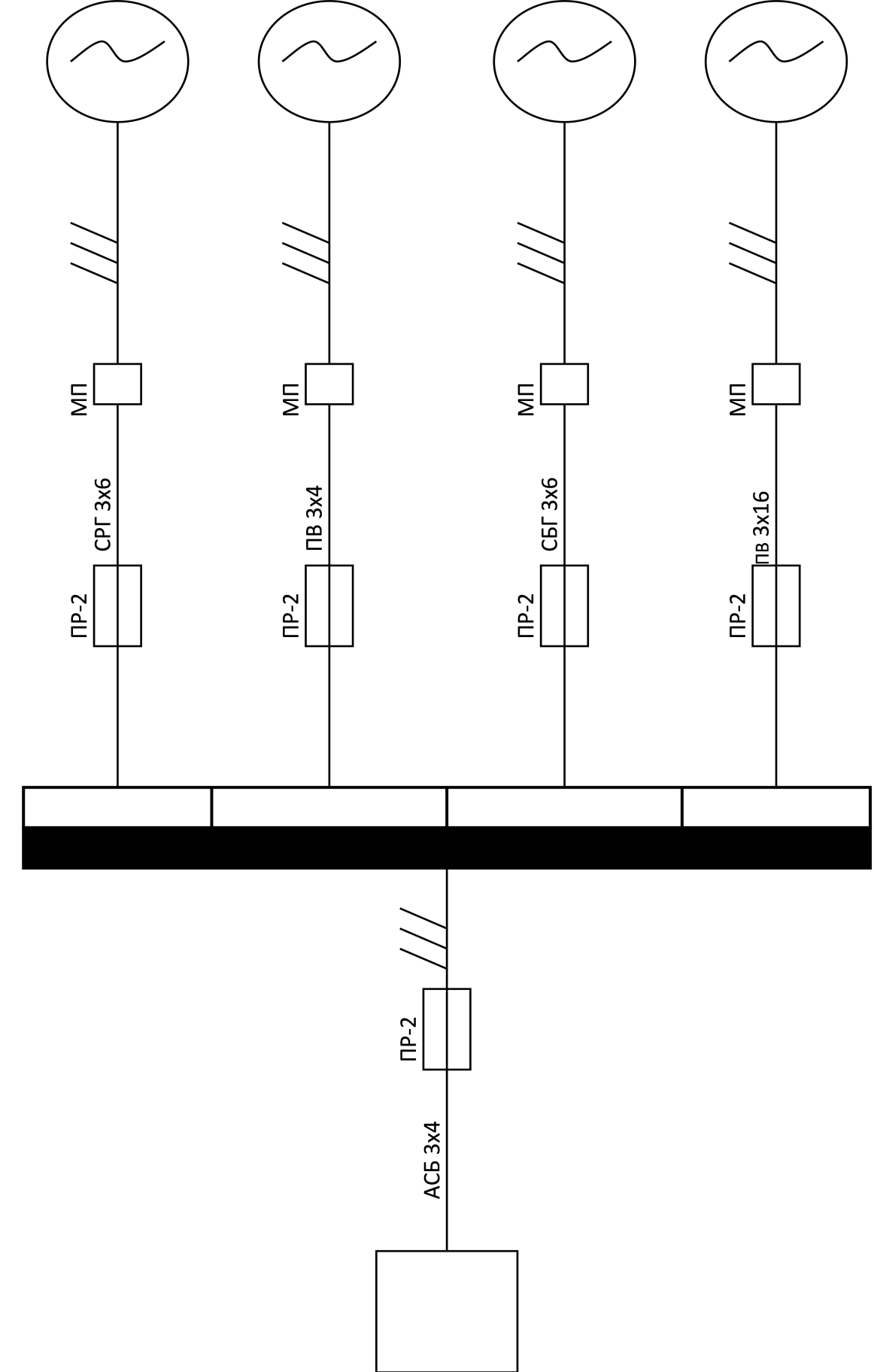

5.1 Электрическая схема силового электрооборудования (Образец оформления)

5.2 Электрическая схема осветительного оборудования (Образец оформления)

5.3 Построение зон молниезащиты (Образец оформления)
