75. Предохранители.
Предохранитель – коммутационный электрический аппарат, предназначенный для отключения защищаемой цепи разрушением специально предусмотренных для этого токоведущих частей под действием тока, превышающего определенное значение.
Предохранители характеризуются номинальнымтокомплавкойвставки, током, на который рассчитана плавкая вставка для длительной работы, номинальнымтоком предохранителя (основания), который равен наибольшему из номинальных токов плавких вставок, предназначенных для данной конструкции предохранителя.
А
люминиевые
вставки находят применение в новых
конструкциях предохранителей серии
ПП31.
Для ускорения плавления вставок из меди и серебра используется металлургический эффект - явление растворения тугоплавких металлов в расплавленных, менее тугоплавких. Если, например, на медную проволочку диаметром 0,25 мм напаять шарик из оловянно-свинцового сплава с температурой плавления 182 °С, то при температуре проволоки 650 °С она расплавится в течение 4 мня, а при 350 "С - в течение 40 мин.

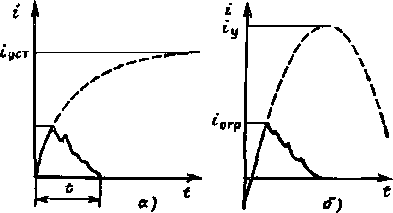

Наибольший ток, который плавкий предохранитель может отключить без каких-либо повреждений или деформаций, называется предельным токомотключения.
Предохранителисзакрытымиразборнымипатронамибезнаполнителятипа ПР-2 изготовляются на 22 Ви 500 В. номинальные токи 100- 1000 А; предельно отключаемые токи при напряжении 380 В и cosф >0,4 составляют 6-20 кА.
Предохранителинасыпныетипа ПН-2 применяются для защиты силовых цепей до 500 В переменного и 440 В постоянного тока и выполняются на номинальные токи 100 — 600 А.
Быстродействующиепредохранителидлязащиты полупроводниковыхприборов ПП-41, ПП-57, ПП-71, ПП-59 выполняются с плавкими вставками из серебряной фольги в закрытых патронах с засыпкой кварцевым песком. Они рассчитаны на установку в цепях переменного тока напряжением 380—1250 В и постоянного тока 230-1050 В; номинальные токи 100-2000 А, предельные токи отключения до 200 кА.
76. Представление о динамической устойчивости электропередачи. Синхронная динамическая устойчивость.
77. Представление об активной, реактивной, полной мощности сети, о коэффициенте мощности в электрических сетях.
Активная
мощность
-
доля полной S,
обуславливает расход энергии в активной
нагрузке (постоянно передается от
генератора к приемнику).
Реактивная
мощность
-
обуславливает циркуляцию энергии от
источника питания к приемнику и обратно.
Является ‘паразитной’, но ее наличие
неизбежно, т.к. вызвано магнитным
потоками.
Полная
мощность
-
характеризует максимальную S
источника при заданных напряжениях и
токах для режима с соsα=1
.
Полная мощность – произведение тока и напряжения, с учетом угла между ними.
;
Коэффициент
мощности
-
характеризует работу как потребителей
с точки зрения потребления электрической
энергии, так и ИП с точки зрения передачи
электрической энергии. Чем больше
коэффициент
мощности, тем эффективнее потребление
и выработка эл. энергии мах =1. Показывает,
какая часть полной мощности потребляется.
