МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАІНИ
Національний Транспортний Університет
Кафедра "Автомобілі"
КОНСПЕКТ ЛЕКЦІЙ
З ДИСЦИПЛІНИ “АВТОМОБІЛІ”
Частина 4
Сучасні тенденції розвитку конструкції автомобіля.
для студентів спеціальності
"Автомобілі та автомобільне господарство”
денної форми навчання
Завідувач кафедри “ Автомобілі “
Сахно В.П.
Старший викладач кафедри “Автомобілі”
Ковальчук Г.О.
Київ 2013 р.
ЛЕКЦІЯ
Тема: Сучасні тенденції розвитку конструкції кузовів автомобілів, зовнішнього та внутрішнього дизайну, покращення активної та пасивної безпеки.
Мета: Вивчити сучасні тенденції розвитку конструкції кузовів автомобілів, зовнішнього та внутрішнього дизайну, покращення активної та пасивної безпеки.
Час - 2 години.
Навчально – методичне забезпечення: Мультимедійний проектор, екран, ноутбук, зразки рекомендованої літератури.
Питання, що розглядаються:
1. Вимоги до конструкції кузовів.
2. З історії розвитку кузовів автомобілів.
3. Напрями розвитоку конструкції кузовів різних типів автомобілів, зовнішнього та внутрішнього дизайну, покращення активної та пасивної безпеки.
Список рекомендованої та використаної літератури:
1. Транспортна стратегіяУкраїни до 2020 року.
2. Концепсія розвитку автомобільної промисловості та регулювання ринку автомобілів у період до 2015 року.
3. Програма розвитку легкового автомобілебудування в Україні до 2020 року.
4. Автомобілі. Навчальний посібник. М.Ю. Основенко, В.П. Сахно.1992р.
5. Автомобілі. Основи конструкції , теорія. Навчальний посібник.
В.І. Сирота, В.П. Сахно . 2007 р.
6. Основи конструкції автомобілів. Навчальний посібник. В.І.Сирота.
7. Автомобиль. Анализ конструкции, елементы расчета. Учебник.
В.В. Осепчугов, А.К.Фрумкин.
8. Автомобиль. Основы конструкции. Учебник. Н.Н.Вишняков и другие.
9. Автомобілі. Тягово-швидкісні властивості та паливна економічність: Навч. посібник. . Сахно В.П., Безбородова Г.Б., Маяк М.М., Шарай С.М – К.: В-во “КВІЦ, 2004. – 174 с.
10. Основи конструкції автомобіля. Навчальний посібник в електронному вигляді. Г.О. Ковальчук, В.П. Сахно. 2011р. - 805с.
11. Автомобільні двигуни. Підручник. Ф.І. Абрамчук та ін. Вид. Арістей. 2006 р. 475 с.
12. Дизайнологія автомобіля. В. А. Ашкин “Niksha” 1995p.- 96 c.
Сучасні тенденції розвитку конструкції кузовів автомобілів, зовнішнього та внутрішнього дизайну, покращення активної та пасивної безпеки.
Рис.1. Триколісний транспортний засіб Бенца1894 року.

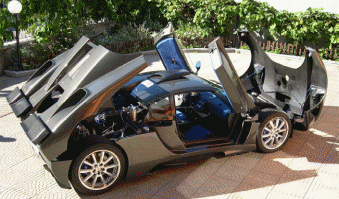

РиРис.
2. Двомісний кузов легкового автомобіля
з дверима, що відкриваються у сторони
та вверх, капотом, що відкривається
уперед та кришкою багажника, що
відкривається назад.
Рис. 3. Конструкція кузова та вантажної платформи вантажного автомобіля
Рис. 3. Вантажна платформа вантажного автомобіля з тентом
Вимоги до кузовів автомобілів.
- Жорсткість, надійність та довговічність при малій масі.
- Низька собівартість та технологічність виготовлення.
- Оптимальність розташування агрегатів, вузлів, механізмів та систем у легкових автомобілях.
- Забезпечення комфорту та безпеки водія і пасажирів при використанні в пасажирських автотранспортних засобах
- Захист пасажирів, вантажів від вібрацій. Надійна шумо-пило-газо-тепло і гідроізоляція та захист від корозії пасажирських салонів.
- Забезпечення низького розташування вантажу та можливість використання засобів механізації при навантаженні (розвантаженні).
- Можливість установки додаткового обладнання на автомобіль та автоматичних систем керування рухом.
Класифікація кузовів легкових автомобілів:
- За призначенням кузова легкових автомобілів поділяються на пасажирські та вантажопасажирські.
- За поєднанням об’ємів: одно, дво та триоб’ємні.
- За конструкцією даху: з жорстким не зйомним дахом (закриті), зі складним дахом (відкриті) та з комбінованим дахом, де частина даху жорстко закріплена, а інша частина складається або знімається.
При визначенні типу кузова враховується:
- Призначення кузова для визначення зовнішнього вигляду.
- Наявність даху та його конструкція.
- Наявність даху та просторова композиція, тобто розташування, розміри та поєднання трьох об’ємів: пасажирського салону, двигуна та багажного відділення.
- Загальна кількість дверей, пасажирських місць.
- Наявність (відсутність) бокової центральної стійки даху, перегородки між водієм та пасажирським салоном.
- Способ відкривання бокових вікон салону.
8.3. Перелік конструкцій кузовів легкових автомобілів: а). Закриті одно, дво та триоб’ємні кузови легкових автомобілів:
|
С Л
СТРЕТЧ ( англ. "Stretch" - "розтягувати, витягувати) подовжений
кузов де кількість дверей, сидінь,
наявність телевізора, та інше обладнання
заказує в |
|
|
|
КУПЕ
(від
французского couper –відрізати)
—
дво
або три об’ємний
пасажирський
кузов з
двома
боковими
дверями та
двома
рядами сидінь.
Задній
ряд може м |
|
|
|
Х |
|
|
|
дахом, що плавно спускається назад. Кришка багажника починається від нижнього краю заднього скла. Багажник ізольований від салону. Кузови цього типу були розповсюджені у середині минулого століття. На сьогоднішній час практично не використовуються.
К Х ЛІФТБЕК – Двооб’ємний пасажирський кузов з двома або чотирьома боковими дверима та двома рядами сидінь. Будова подібна до седану, але багажне відделення не ізольовано від пасажирського салону стаціонарною перегородкою, а об’єднано. Кришка багажника на задній стінці починаэться від даху та по а |
|
|
|
М ФУРГОН
— дво,
триоб’ємний
вантажопасажирський
кузов з
одним або
двома
рядами сидінь.
Бокових
дверей — дві
або
три.
Одна з дверей
призначена
для доступу
у вантажний відсік,
відділений
від
місця
водія
с О
|
|
|
|
Б). Легкові автомобілі без даху( з відкритими кузовами), зі складним верхом або з’ємним жорстким дахом називають відкритими
Ф
ФАЄТОН
(
Willys
фірми Jeep)
– автомобіль підвищеної прохідності
з матерчатим зйомним дахом та вітровим
склом, що нахиляється уперед, інколи
без дверей.
Незважаючи
на те, що більшість а |
|
|
|
|
|
|
|
БАРКЕТТА
— пасажирський
кузов без даху
з
одним рядом сидінь
та
двома
боковими
дверями. В окремих
конструкціях
бокові
двері
можуть
бути відсутні.
Вітрове
скло виконується
мінімальним
по висоті,
|
||
|
Р |
|
КАБРІОЛЕТ — пасажирський кузов з верхом, що складається та опускними боковими стеклами вікон. Можливі модифікації: кабріолет-лімузин — з перегородкою
за першим
рядом сидінь,
кабріолет
- хардтоп з |
|
|
В). Комбіновані кузови. Легкові автомобілі з частково складним або з’ємним верхом називають комбінованими. |
|
|
Б |
|
|
Л називається ландоле (або ландолет). Назву отримав від німецького міста Landau, де з XVII століття почали випускати чотиримісні екіпажі з дахом, що відкривався. Поєднав кращі властивості закритого кузова та кабріолета. ТАРГА
— Дводверний
пасажирський
кузов спортивного
типу
купе з
частиною даху
над першим
рядом сидінь
що
складується
або знімається.
Дах
м |
|
|
|
|
|
П |
|
