3.2. Точность изготовления элементов
Точность изготовления элементов и конструкций зданий и сооружений характеризуют допускаемыми и предельными отклонениями линейных размеров (см. рис. 3.1), формы и взаимного положения поверхностей.

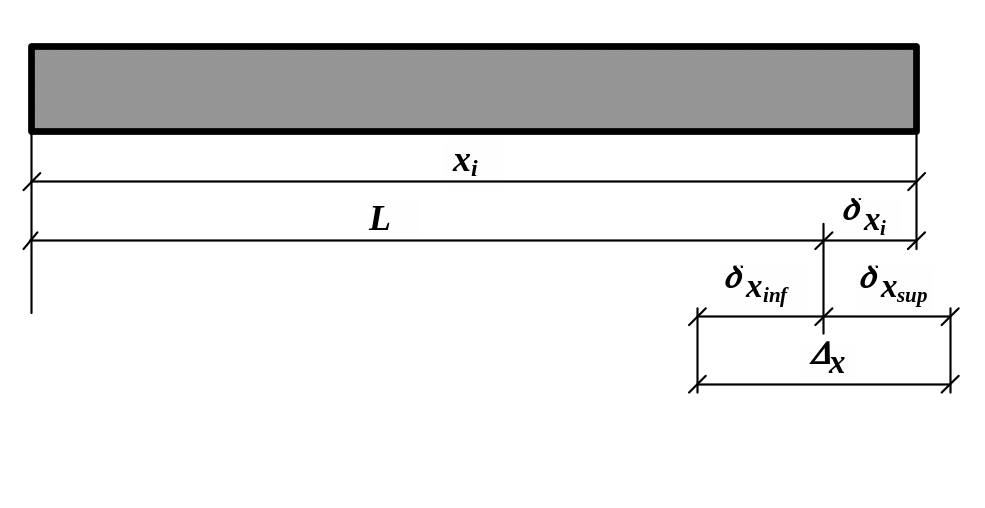

Рис. 3.1. Допуск и отклонения от линейных размеров элементов
Допуски и предельные отклонения формы и взаимного положения поверхностей устанавливают, если требуется ограничить искажения форм элементов, не выявляемые при контроле точности линейных размеров.
Например, измерением линейных размеров пространственных конструкций, стеновых панелей, ферм, объемных конструкций, невозможно выявить: являются ли они плоскими. Для таких конструкций точность формы поверхностей призматических прямоугольных элементов характеризуют допусками прямолинейности (рис. 3.2) и предельными отклонениями от плоскости, а точность взаимного положения поверхностей этих элементов – допусками перпендикулярности и предельными отклонениями от перпендикулярности. Допуски линейных размеров элементов, отверстий, проемов, прямолинейности, плоскости и др. принимают по таблицам ГОСТ 21779-83 в зависимости от номинального размера L.
Рис. 3.2. Допуск и отклонение от прямолинейности на заданной длине: 1 – условная (прилегающая) прямая, 2 – реальный профиль; 3 – прямые, ограничивающие поле допуска
3.3. Точность разбивочных работ
Точность выполнения разбивочных работ (рис. 3.3) характеризуется следующими допусками и предельными отклонениями:
разбивки точек и осей в плане;
передачи точек и осей по вертикали;
створности и отклонениями от створности;
разбивки высотных отметок;
передачи высотных отметок;
перпендикулярности и отклонением от перпендикулярности осей.
Допуски определяются по данным ГОСТ 21779-83 в зависимости от номинальной длины L разбиваемой оси или номинального расстояния Н между горизонтами. Допуски разбивочных работ определяются с учетом точности нанесения и закрепления соответствующих точек и осей.
Рис. 3.3. Допуск и отклонение точек и осей: а) в плане; б) по вертикали; в) высотных отметок: 1 – ориентир, принимаемый за начало отсчета; 2 – ориентир, устанавливаемый в результате разбивки
3.4. Точность строительно-монтажных работ
Точность геометрических параметров возводимых зданий, сооружений, элементов и конструкций, а также земляных работ устанавливают в соответствии с точностью изготовления элементов. Точность сборки элементов зданий и сооружений характеризуют допусками совмещения отклонениями от совмещения ориентиров, допусками симметричности и отклонениями от симметричности установки элементов (рис. 3.4).
Рис. 3.4. Допуск симметричности и отклонение от симметричности установки элементов: 1 – установленный элемент; 2 – устанавливаемый элемент
Значения допусков при выполнении строительно-монтажных работ определяются по таблицам ГОСТ 21779-82 в зависимости от номинального значения геометрического параметра и характеризуют точность установки элементов после проектного закрепления. При временном закреплении элементов точность установки принимается на 1-2 класса выше в зависимости от применяемого способа закрепления конструкций.
