2.2. Объёмы работ по монтажу газопровода и арматуры

Объем работ по монтажу наружных сетей принимается в соответст­вии с приложением 2 [8]. Используются полиэтиленовые трубы в бухтах 200 м.

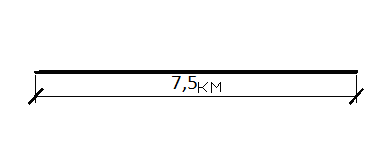

Трасса газопровода прокладывается в одну согласно схеме:

Количество отводов и задвижек следует принимать по 8 шт на 1 км для полевых условий. Количество тройников и крестовин - по 3шт на 1 км.

Таблица №2

Сварка неповоротных стыков	37
Количество отводов и задвижек	60
Количество тройников	22

3. Метод производства работ

При монтаже наружных тепловых и газовых сетей выбирается поточный метод производства работ, в котором каждый монтажный процесс выполняется сначала на первой захватке, затем на второй, третьей и т.д. Это позволяет последовательно проводить однородные монтажные процессы и параллельно-разнородные, что сокращает сроки выполнения работ и дает возможность рационально использовать ресур­сы. Весь строительно-монтажный процесс делится на 5 захваток. На захватках работают специализированные звенья рабочих, выполняющих определенные работы. Таким образом, происходит разделение труда, что повышает общую производительность труда. Состав работ по захваткам описан в таблице №3.

Таблица №3

Номер захваток	Состав работ
Первая захватка. Подготовительные работы	Разбивка и закрепление трассы газопровода, завоз и раскладка бухт трубопроводов и фасонных частей, оснастка оборудования.
Вторая захватка. Земляные работы	Земляные работы, обустройство водоотлива в соответствии с погодными и гидрогеологическими условиями, укладка в траншеи трубопроводов средствами малой механизации труда.
Третья захватка. Монтажные работы	Подготовка и сварка трубопроводов в стык и сетевых устройств, проверка сварки
Четвертая захватка. Испытание газопровода	Присыпка трубопроводов песком на 0.2 м выше верхней образующей трубы, продувка и испытание газопровода.
Пятая захватка. Засыпка газопровода	Засыпка траншеи бульдозером, зачистка и сдача объекта.

За ведущий процесс принимаем работы, выполняемые на третьей захватке (монтажные работы), т. к. эта самый трудоёмкий процесс.

4. Выбор строительных машин. Расчёт ширины рабочей ширины

Для разработки траншей под коммуникации применяются обычно в городских и полевых условиях одноковшовые экскаваторы на пневмоходу, обору­дованные обратной лопатой. Они могут разрабатывать траншеи как с вертикальными стенками, так и с откосами. Для выбора экс­каватора необходимо знать объем работ, ширину траншеи по дну, верху, глубину траншеи, радиус выгрузки грунта в отвал или на самосвал и высоту выгрузки..

Радиус выгрузки грунта в отвал, :

(5)

где - ширина траншеи по верху, ;

- ширина отвала по низу, ;

(6)

где - показатель первоначального разрыхления грунта, %;

- объём грунта, на траншеи;

- высота отвала, .

Ширина ковша должна быть менее ширины траншеи на 15 см. Выбираем экскаватор Bobcat-430 со следующими характеристиками:

Рабочие параметры экскаватора Таблица №4

Вместимость ковша:
Наибольшая глубина копания
Мощность
Масса экскаватора

Укладка трубопровода с бухт и арматуры в траншею производится средствами малой механизации, а именно для этого используется гидравлическая лебедка-ворот «OLETRAC» в комплекте с гидравлическим агрегатом «PLUTNARC» фирмы «SAURON»
