17. Водоструйный элеватор. Устройство, регулирование(отопление)

Получил распространение как дешевый, простой и надежный в эксплуатации аппарат. Он сконструирован так, что подсасывает охлажденную воду для смешения с высокотемпературной водой и передает часть давления, создаваемого сетевым насосом на тепловой станции, в систему отопления для обеспечения циркуляции воды.

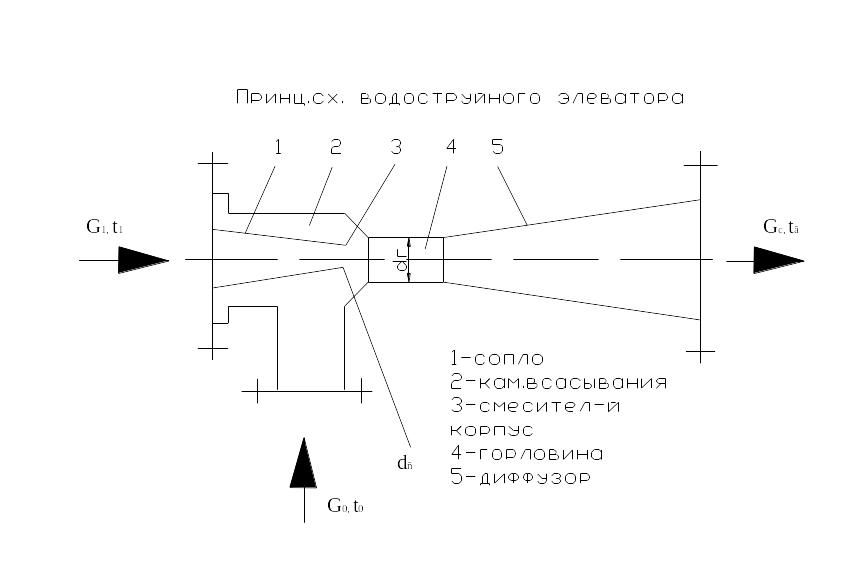

Водоструйный элеватор состоит из конусообразного сопла, через которое со значительной скоростью протекает высокотемпературная вода при температуре t₁ в количестве G₁; камеры всасывания, куда поступает охлажденная вода при температуре t₀ в количестве G₀ ; смесительного конуса и горловины, где происходят смешение и выравнивание скорости движения воды, и диффузора.

Вокруг струи воды, вытекающей из отверстия сопла с высокой скоростью, создается зона пониженного давления, благодаря чему охлажденная вода перемещается из обратной магистрали системы в камеру всасывания.

В горловине струя смешанной воды двигается с меньшей, чем в отверстии сопла, но еще со значительной скоростью. В диффузоре при постепенном увеличении площади поперечного сечения по его длине гидродинамическое (скоростное) давление падает, а гидростатическое – возрастает. За счет разности гидростатического давления в конце диффузора и в камере элеватора создается циркуляционное давление, необходимое для циркуляции воды в системе отопления.

«-»: - низкий КПД (до 43 % при маленьком коэффициенте смешения)

- прекращение циркуляции воды в системе отопления при аварии в наружной тепловой сети, что ускоряет охлаждение отапливаемых помещений и замерзание воды в системе.

- постоянство коэффициента смешения, исключающее местное качественное регулирование.

Регулирование осуществляется при изменении температуры наружного воздуха и (или) температуры воздуха внутри помещения. Сигналы от этих датчиков поступ. на регулятор, который, в свою очередь, передает сигнал на исполнительный механизм, перемещающий шток вправо или влево. При этом изменяется t_г и восстанавливается заданная t_в.

18. Возд отопл: преимущества, недостатки, схемы мест и центр систем. Выбор параметров воздуха для отопления.

В системе воздушного отопления воздух, нагретый до t более высокой, чем t возд. в помещении, отдает избыток теплоты и, охладившись, возвращается для повторного нагрева. Процесс передачи теплоты от возд. может осуществляться 2-мя способами:

1)Нагретый возд., попадая в обогреваемое помещение, смешивается с находящимся там возд., тем самым возд. Из системы охлаждается, а возд. В помещении нагревается.

2)Возд. Не попадает в обогреваемое помещение, а перемещается в окружающих помещение каналах, нагревая их стенки. Передача теплоты происходит через стенки канала.

В наст. вр. распространен 1-ый способ работы системы воздушного отопления. Воздух является вторичным теплоносителем в системе. Перед попаданием в систему его нагревают в калориферах с помощью воды, пара или электроэнергии.

Систему воздушного отопления разделяют на местную и центральную. Систему делают местной, если в помещении отсутствует центральная приточная система вентиляции. Центральную систему воздушного отопления совмещают с приточной вентиляцией.

Преимущества системы воздушного отопления:

1)Малая инерционность (способность быстро изменять количество подаваемой теплоты в помещение и, следовательно, температуру воздуха в помещении).

2)Возможность обеспечения более равномерной температуры воздуха в помещении, особенно высоком, по сравнению с системами водяного отопления.

3)Малые затраты, особенно, при совмещении с системой приточной вентиляции.

4)Незамерзаемость теплоносителя воздуха.

Недостатки:

1)Малая теплоаккумулирующая способность воздуха (вследствие чего требуются большие расходы воздуха и диаметры воздуховодов.

2)Охлаждение возд. в сети повышенной протяженности, даже, несмотря на наличие тепловой изоляции.

Область применения системы воздушного отопления: в производственных, административных, сельскохозяйственных зданиях, применяя рециркуляцию воздуха или совмещая отопление с общеобменной приточной вентиляцией.

Схемы систем воздушного отопления:

1) Схема местных систем.

а, б – полностью рециркуляционные

в – частично рециркуляционная; г – прямоточная; 1 – отопит. аппарат; 2 – рабоч. зона; 3 – канал с нагрет. возд.; 4 – калорифер; 5 –наруж. воздухозабор; 6 – рециркуляц-й возд.; 7 – вытяжная вентиляция.

Первые две схемы бесканальная (а) и канальная(б) применяются для местного воздушного отопления помещений, не нуждающихся в искусственной приточной вентиляции. При бесканальной схеме внутренний воздух с температурой t_в нагревается первичным теплоносителем до температуры t_г и перемещается вентилятором (находящимся в отопительном агрегате) в отапливаемом помещении. В сх. (б) наличие вертикального канала для гор. возд. обеспечивает возникновение естественного давл., в результате кот. происходит циркуляция внутреннего возд. через калорифер и подача его в помещение. Для местного воздушного отопления помещения одновременно с его приточно-вытяжной вентиляцией используют сх. в, г. В сх. (в) часть возд. забирается снаружи и смешивается с частью внутреннего воздуха(осуществляется частичная рециркуляция воздуха).Смешанный возд.поступает в калорифер и нагревается до t_г. Помещение обогревается всем поступающим в него возд., а вентилируется только тем его колич-м, кот. забирается снаружи. Такая же часть воздуха удаляется в атмосферу системой вытяжной вентиляции. Сх. (г) прямоточная. Здесь наружный воздух, в кол-ве необход-го для вентиляции помещения, дополнительно нагревается для отопления, после чего охлаждается до t_в и удаляется в том же количестве.
