4.Классификация систем вентиляции.

Вентиляционная система – это совокупность устройств для обработки, транспортирования, подачи и удаления воздуха. СВЕ можно классифицировать в зависимости от их функционального назначения и принципиальных конструктивных особенностей.

1) По назначению све делятся на приточные и вытяжные.

Фактически это есть деление по направлению движения перемещаемого воздуха: приточные системы подают воздух в помещение, а вытяжные удаляют воздух из него.

Приведенное деление достаточно условно, так как кроме чисто приточных и вытяжных систем, которые являются прямоточными, существуют смешанные системы с рециркуляцией воздуха, которые фактически являются приточно-вытяжными. Чисто рециркуляционная система, работающая при 100% рециркуляции, не подает и не удаляет воздух из помещения — она просто обеспечивает циркуляцию внутреннего воздуха. Тем не менее, систему относят к приточному или вытяжному типу в зависимости от того, подает или удаляет она воздух от обслуживаемого оборудования или зоны.

2) По обслуживаемой зоне све делятся на общеобменные и местные.

Общеобменные СВЕ (как приточные, так и вытяжные) обслуживают весь объем помещения, а иногда и нескольких помещений. В отличие от них местные приточные системы предназначены для обслуживания лишь небольшой зоны помещения (воздушное душирование, воздушные оазисы), а местные вытяжные системы предназначены для удаления воздуха от конкретного оборудования для удаления выделяющихся в нем вредностей. Местные системы активно применябтся в промышленных зданиях, где есть отдельные единицы оборудования и отдельные обслуживаемы рабочие зоны на большой площади цехов. В общественных зданиях используются практически только общеобменные СВЕ.

3) По способу побуждения движения воздуха све делятся на системы с механическим побуждением и системы с естественным побуждением.

Естественное побуждение – это воздействие естественных сил: гравитации (естественное гравитационное давление, создаваемое за счет разности температур и плотностей наружного и внутреннего воздуха) и ветра. Механическое побуждение создается обычно вентиляторами.

В разговорной речи для краткости часто системы с механическим побуждением называют механическими системами, а системы с естественным побуждением – естественными системами.

4) По наличию воздуховодов све делятся на канальные и бесканальные.

Бесканальные системы не имеют воздуховодов для транспортирования воздуха. типичным примером является открытое окно для притока свежего воздуха. очевидно, что бесканальные системы могут применяться только для помещений, расположенных около НОК. Отсутствие воздуховодов снижает стоимость систем.

Канальные системы могут обслуживать удаленные помещения, расположенные в любой точке здания. Возможна рассредоточенная подача воздуха в помещение через несколько воздухораспределителей. Оборудование канальных систем может быть расположено на расстоянии от обслуживаемых помещений в удобном месте.

5.Основные элементы вентиляционных систем и их назначение.

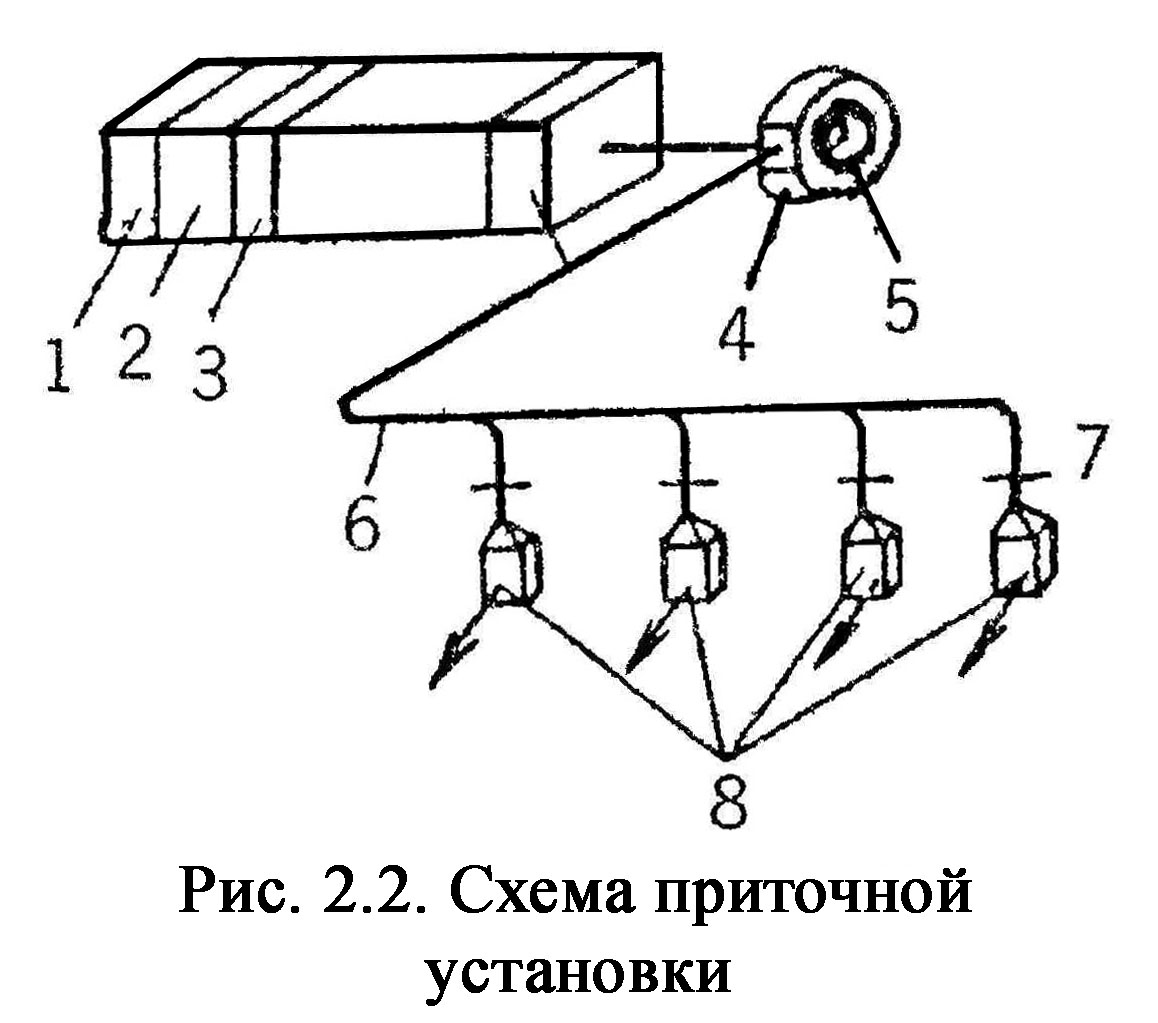

Рассмотрим на примере приточной вентиляции с механическим побуждением.

1 – устройство для забора наружного воздуха; 2 – воздушный фильтр для очистки воздуха; 3 – воздухонагреватель; 4 – вентилятор; 5 – электродвигатель; 6 – сеть воздуховодов; 7 – устройства для регулирования количества подава­емого воздуха (обычно дроссель-клапан); 8 – воздухораспределительные устройства.

Если воздух, забираемый из атмосферы, соответствует санитарно-гигиеническим и технологическим требованиям, очистка может не предусматриваться.

Обычно приточная механическая система вентиляции состоит из следующих составляющих

1.ВОЗДУХОЗАБОРНАЯ РЕШЕТКА

Через нее в систему поступает воздух снаружи. В основном она выполняет декоративную роль, но также служит для защиты от попадания внутрь дождевых капель, снежинок и посторонних предметов.

2.ВОЗДУШНЫЙ КЛАПАН

Если система вентиляции отключена, то этот клапан препятствует попаданию наружного воздуха в помещение. В приточных системах вентилирования, как правило, используются воздушные клапаны с электрическим приводом.

3.ФИЛЬТР

Фильтр необходим для того, чтобы защищать как саму вентиляционную систему, так и вентилируемые помещения от попадания различных мелких частиц, таких как пыль, насекомые, пух и т.д.

4.КАЛОРИФЕР

Калорифер (или нагреватель воздуха) в холодное время года нагревает подаваемый с улицы воздух. Существует два типа калориферов: электрический и водяной, который подключается к системе центрального отопления.

5.ВЕНТИЛЯТОР

Вентилятор – это центральный элемент в каждой вентиляционной системе. Он имеет два параметра по своей производительности – это количество прокачиваемого воздуха и полное давление.

6.ШУМОГЛУШИТЕЛЬ

В процессе своей работы вентилятор производит шумы, источником которых являются завихрения воздуха на его лопастях. Поэтому сразу после вентилятора устанавливается шумоглушитель, предотвращающий распространение шума далее по системе.

7.ВОЗДУХОВОДЫ

Для подачи готового воздуха непосредственно в помещения используется так называемая воздухопроводная сеть, состоящая из самих воздуховодов и фасонных изделий, таких как переходники, тройники, повороты. Воздуховоды бывают жесткие (из оцинкованной жести), а также полугибкие и гибкие (из многослойной алюминиевой фольги).

8.РАСПРЕДЕЛИТЕЛИ ВОЗДУХА

Распределители воздуха выполняют несколько функций. Во-первых, они служат декоративными элементами, а во-вторых, они равномерно распределяют поток воздуха по помещению. В качестве распределителей воздуха используют решетки различной формы или плафоны-диффузоры.

9.СИСТЕМЫ РЕГУЛИРОВКИ И АВТОМАТИКИ

Система управления вентиляцией – завершающий элемент во всем этом комплексе. Как правило, в ней используется какая-либо автоматика, например, датчик для автоматического включения калорифера в случае понижения температуры потока воздуха, для автоматического определения загрязненности фильтрующего элемента, для управления клапаном подачи воздуха и т.д.

6. Аэродинамический расчет систем вентиляции методом удельных потерь давления.

Аэродинамический расчет проводится с целью определения размеров поперечного сечения воздуховодов и определения потерь давления в сети.

1)Потери давления ∆Р, Па, на участке воздуховода длиной l определяют по формуле

∆Р =R β_ш l+Z

где R – удельная потеря давления на 1 м стального воздуховода, Па/м; β_ш – коэффициент, учитывающий фактическую шероховатость стенок воздуховода принимается по табл. в зависимости от скорости движения воздуха в сечении воздуховода и абсолютной шероховатости поверхности стенок воздуховодов Z – потеря давления в местных сопротивлениях.

Потерю давления в местных сопротивлениях Z, Па, paсчитывают по формуле

Z=Σζ∆Рд

где ∆Р_д – динамическое давление воздуха на участке; Σζ – сумма коэффициентов местных сопротивлений.

Аэродинамический расчет вентиляционной системы состоит из двух этапов: расчета участков основного направления – магистрали и увязки всех остальных участков системы. Расчет ведется в последовательности
