Проектирование внутреннего водопровода
Проектирование внутренней водопроводной сети начинают с нанесения на поэтажные планы, согласно расположению санитарных узлов, водопроводных стояков и подводок от них к водоразборным приборам.
Водопроводные стояки (рис. 4) располагают с учетом размещения канализационных стояков, которые должны быть ближе расположены к унитазам. Обычно водопроводный стояк размещается в углах санузлов открыто или в специальных шкафах и шахтах, а также скрыто – под отделочными панелями. В последнем случае в местах размещения арматуры устраиваются люки. В жилых зданиях каждый стояк размещают по одной вертикали во всех этажах (рис. 4, 5), а в общественных зданиях по меняющейся по этажам планировке санитарных узлов стояк может быть перемещен на другое место переводкой под потолком нижерасположенного этажа или в подготовке пола.
Стояки системы водоснабжения высотных зданий [3] прокладываются в лестнично-лифтовом холле, откуда обеспечивается ввод в каждую квартиру трубопроводов горячей и холодной воды. Квартирные ответвления оснащаются счетчиками горячей и холодной воды, которые вместе с отключающими вентилями, фильтрами и регуляторами давления размещаются в лестнично-лифтовом холле (рис. 6).

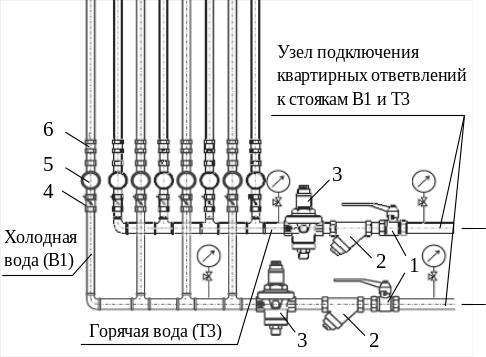

Рис. 6. Узел подключения квартирных ответвлений при расположении стояков в лестнично-лифтовом холле: 1 – шаровый кран; 2 – фильтр ФММ; 3 – регулятор давления «после себя»; 4 – шаровый кран на отводе в
квартиру; 5 – водосчетчик; 6 – обратный клапан.
Такая установка квартирных счетчиков облегчает съем показаний, а открытый доступ к отключающим вентилям в случае аварии позволяет легко локализовать поврежденный участок и минимизировать ущерб от аварии.
Стояки на всех планах нумеруются порядковыми номерами с обозначением на выносках условной маркировки назначения водопровода. Хозяйственно - питьевой водопровод обозначается В1, противопожарный – В2, производственный – В3, а стояки соответственно — СтВ1–1, СтВ1–2 и др.; СтВ2–1, СтВ2–2 и т. д., СтВ3–1, СтВ3–2 и т. д.
От стояков на поэтажных планах наносятся линии подводок ко всем водоразборным приборам по возможно кратчайшим расстояниям, которые прокладываются с уклоном 0,002-0,005 в сторону стояка. Высота расположения водоразборной арматуры указана в табл. 1.
Таблица 1
Высота расположения водоразборной арматуры
Водоразборная арматура |
Высота от пола до оси крана, мм |
Допустимое отклонение, мм |
Смесители для ванн и умывальников |
1100 |
15 |
Смесители для моек |
1050 |
15 |
Душевые сетки |
2150 - 2250 |
30 |
Смывные краны |
800 |
- |
Пожарные краны |
1350 |
- |
При традиционном размещении стояков в квартирах на каждом ответвлении устанавливаются: отключающий вентиль, механический фильтр – стуевыпрямитель и счетчик воды (рис. 7). Если напор на квартирном ответвлении превышает 20 м, целесообразно устанавливать поквартирные регуляторы давления. Согласно СНиП 2.08.01 «Жилые здания» (п. 3.1 а) в каждой квартире стояк холодного хозяйственно-питьевого водоснабжения оборудуется краном для первичного пожаротушения. Для улучшения гидравлического режима работы подводок к приборам и упрощения монтажных работ подводки рекомендуется присоединять к стоякам коллекторами [4, 5] (см. рис. 8).
Стояки с поэтажных планов по координатам с сохранением номеров переносят на план подвала и объединяют их магистралями (рис. 5).
С учетом принятого количества вводов проектируют в подвале помещение водомерного узла, повысительных установок (при необходимости), а также теплового пункта (при закрытой системе горячего водоснабжения). Одновременно трассируют водопроводные вводы от уличного водопровода к водомерному узлу.

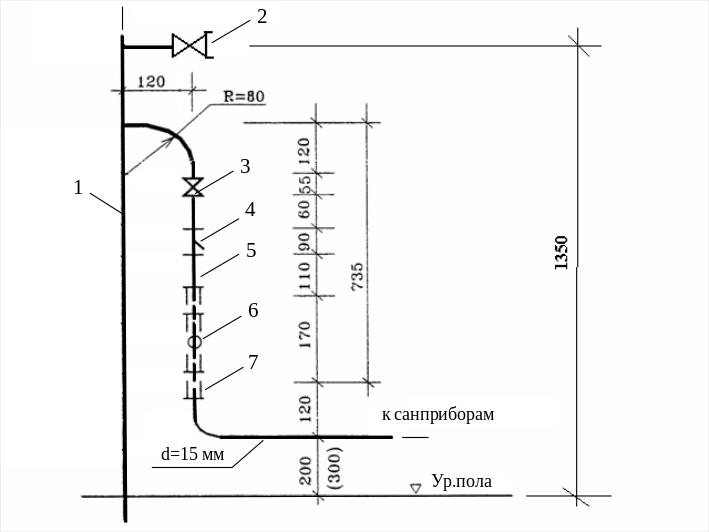

Рис. 7. Квартирное ответвление от водопроводного стояка:
1 – стояк В1(Т3); 2 – пожарный кран; 3 – отключающий вентиль;
4 – фильтр-стуевыпрямитель; 5 – монтажная вставка с соединительной муфтой; 6 – счетчик воды; 7 – соединительная муфта.

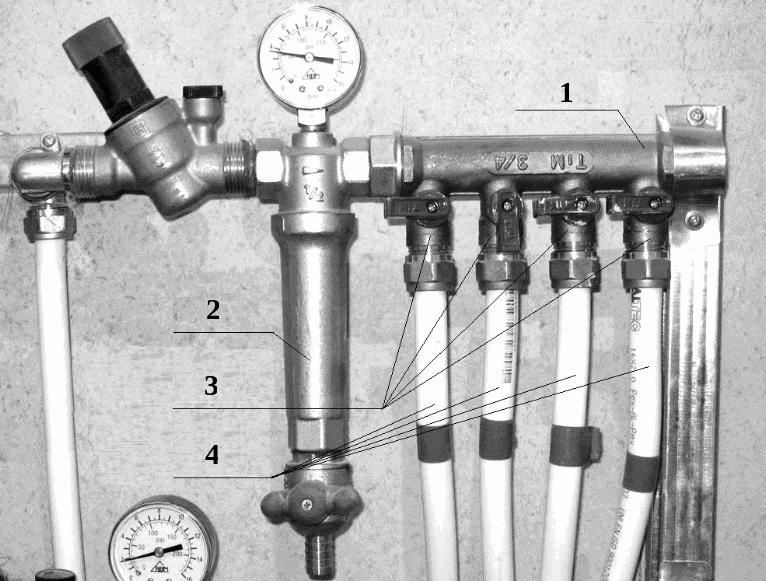

Рис. 8. Квартирный коллектор с подводками к приборам
и отключающими вентилями: 1 – коллектор; 2 – фильтр;
3 – вентили; 4 – подводки к приборам.
При одном водопроводном вводе, со стороны главного или дворового фасадов здания, желательно размещать водомерный узел в средней части здания рядом с лестничной клеткой, чтобы схема внутреннего водопровода получилась как можно ближе к симметричной. Магистральную линию водопровода трассируют вдоль внутренних капитальных стен и колонн здания с подключением стояков по кратчайшим расстояниям.
При двух и более вводах и значительной ширине здания магистральную линию проектируют в виде кольца внутри здания. В других случаях магистральную линию закольцовывают вводами, т. е. и здесь с учетом одного или двух уличных участков водопровода все водоразборные краны в здании оказываются подключенными к замкнутому кольцу, что повышает надежность схемы водоснабжения здания. Вводы, как и стояки, нумеруются порядковыми номерами с обозначением на выносках условной маркировки назначения водопровода, например: Ввод В1–1, Ввод В1–2 и т.д.
На этом же плане проектируются поливочные краны из расчета по одному на каждые 60 - 70 м периметра здания. Подводки к поливочным кранам предусматривают из труб диаметром 25 мм. Поливочные краны размещают в нишах наружных стен размером 250 на 300 мм, на высоте 200 - 300 мм от тротуара или в коверах около здания.
Если в жилых зданиях имеются мусорокамеры, в них также следует устанавливать поливочный кран с подведением холодной и горячей воды. При высоте здания 10 этажей и более, кроме того, в мусорокамерах следует предусматривать установку спринклеров.
Установку внутренних поливочных кранов надлежит также предусматривать:
в гардеробах рабочей одежды загрязненных производств;
в общественных уборных;
в уборных с тремя унитазами и более;
в умывальных помещениях с пятью умывальниками и более;
в душевых помещениях с тремя душами и более;
в помещениях, где производится мокрая уборка полов.
В местах присоединения ввода к городской водопроводной сети устраивают колодец с установкой в нем задвижки. Ввод прокладываю с уклоном не менее 0,003 в сторону наружной сети. Глубина заложения ввода до верха трубы принимается на 0,3 м ниже глубины промерзания грунта, но не менее 0,7 м из условия механической прочности труб. Расстояние по горизонтали в свету между вводами хозяйственно-питьевого водопровода и выпусками канализации и водостоков должно быть не менее 1,5 м при диаметре ввода до 200 мм и не менее 3 м при диаметре ввода свыше 200 мм.
При входе в подвал на каждом вводе устраивается водомерный узел, состоящий из задвижки, счетчика воды, контрольно-спускного крана и второй задвижки. Если в здании два ввода, за водомерными узлами предусматривается установка обратных клапанов. Водомерный узел располагают над полом подвала на высоте 0,5 - 1,0 м. После водомерного узла магистраль прокладывают под потолком подвала и трассируют ко всем стоякам обычно вдоль внутренних капитальных стен и колонн с уклоном 0,002-0,005 к водомеру.
Если в здании нет подвала, магистрали прокладывают в технических подпольях, технических этажах, под полом 1-го этажа в каналах вместе с трубами отопления, под полом с устройством съемного фриза, а в производственных зданиях — по стенам цехов, колоннам, фермам и, при отсутствии этих возможностей, в подпольных каналах. Водопроводные вводы и водомерные узлы при отсутствии подвала устраивают вне здания в специальных колодцах.
Для внутреннего водопровода хозяйственно-питьевого назначения согласно [1] могут применяться следующие виды труб:
трубы стальные оцинкованные водогазопроводные по ГОСТ 3262-75*;
трубы стальные электросварные прямошовные из углеродистой и низколегированной стали по ГОСТ 10705 – 80;
трубы стальные электросварные коррозионно-стойкие по ГОСТ 11068-81;
трубы напорные полиэтиленовые по ГОСТ 18599-83;
трубы металлополимерные типа полиэтилен – алюминий – полиэтилен по ТУ РА 39057507. 4903 – 2007;
трубы напорные из термопластов (PEX) по ГОСТ Р 52134 – 2003.
Системы противопожарного водоснабжения, а также любые объединенные с ним водопроводы сооружаются из металлических труб. Применение металлополимерных труб для противопожарных систем не допускается.
Расположение линий водопровода на генеральных планах, а также минимальные расстояния в плане и при пересечениях от наружной поверхности труб до сооружений и инженерных сетей должны приниматься согласно СНиП II-89-80*. Генеральные планы промышленных предприятий (см. табл.2).
В зданиях, оборудованных противопожарным водопроводом, определяют количество струй, необходимое для тушения пожара, намечают места установки пожарных кранов и по ним располагают пожарные стояки. Расчетное количество струй определяется в соответствии с табл. 1* и 2 СНиП [1] (см. приложение 3 указаний).
Расход воды и число струй на внутреннее пожаротушение в общественных и производственных зданиях (независимо от категории) высотой свыше 50 м и объемом до 50 000 м3 следует принимать 4 струи по 5 л/с каждая; при большем объеме зданий – 8 струй по 5 л/с каждая.
Таблица 2
Минимальные расстояния по горизонтали (в свету), м,
от подземных сетей до фундаментов зданий и сооружений
Инженерные сети
|
Расстояние по горизонтали (в свету), м, от подземных сетей до фундаментов зданий и сооружений |
1. Водопровод и напорная канализация |
5 |
2. Самотечная канализация и водостоки |
3 |
3. Дренажи |
3 |
4. Газопроводы горючих газов |
|
а) низкого давления до 0,005 МПа (0,05 кгс/см2) |
2 |
б) среднего давления св. 0,005 (0,05) до 0,З МПа (3 кгс/см2) |
4 |
в) высокого давления ев 0,3 (3) до 0.6 МПа (6 кгс/см2) |
7 |
г) высокого давления свыше 0,6 (6) до 1,2 МПа (12 кгс/см2) |
10 |
При определении мест размещения и числа пожарных стояков необходимо учитывать следующее:
в производственных и общественных зданиях при расчетном числе струй не менее трех, а в жилых зданиях — не менее двух, на стояках допускается устанавливать спаренные пожарные краны;
в жилых зданиях с коридорами длиной до 10 м при расчетном числе двух струй каждую точку помещения допускается орошать двумя струями, подаваемыми из одного пожарного стояка;
в жилых зданиях с коридорами длиной свыше 10 м, а также в производственных и общественных зданиях при расчетном числе струй две и более, каждую точку помещения следует орошать двумя струями — по одной струе из двух соседних стояков.
Расстановку пожарных кранов начинают с лестничных клеток, наружных дверей и ворот здания. Затем, выбрав длину рукава 20, 15 или 10 м (10 м принимается только для особо пожароопасных помещений), на плане этажа от мест установки намеченных пожарных кранов очерчивают зоны их действия, определив радиус действия пожарного крана по формуле:
, (1)
где: RР – радиус действия пожарного рукава; принимается 17, 12 или 8 м при длинах рукава соответственно 20, 15 или 10 м;
Hстр – высота компактной части струи; принимается равной высоте помещения от пола до наивысшей точки перекрытия, но не менее: 6 м – в жилых, общественных, производственных и вспомогательных зданиях промышленных предприятий высотой до 50 м; 8 м – в жилых зданиях высотой свыше 50 м; 16 м – в общественных, производственных и вспомогательных зданиях промышленных пред приятий высотой свыше 50 м.
После очерчивания зон действия пожарных кранов делают проверку на возможность орошения от намеченных мест их установки всех точек защищаемых площадей и возможности входа с рукавом во все защищаемые помещения. При несоблюдении данного условия намечают места установки недостающих пожарных кранов.
Пожарные краны устанавливают на высоте 1,35 м над полом помещения. Спаренные пожарные краны допускается устанавливать один над другим, при этом второй кран устанавливается на высоте не менее 1 м от пола. Все пожарные краны в здании получают порядковые номера, например: ПК-1, ПК-2 и т. д.
В здании высотой 6 этажей и более при объединенной системе хозяйственно-противопожарного водопровода пожарные стояки следует закольцовывать поверху. При этом для обеспечения сменности воды в них необходимо предусматривать кольцевание противопожарных стояков с одним или несколькими водоразборными стояками хозяйственно-питьевой сети с установкой запорной арматуры.
На внутренней водопроводной сети надлежит предусматривать установку запорной арматуры в следующих местах: на каждом вводе; на кольцевой разводящей сети для обеспечения возможности выключения на ремонт ее отдельных участков; у основания пожарных стояков с числом пожарных кранов 5 и более; у основания стояков хозяйственно-питьевой или производственной сети в зданиях высотой 3 этажа и более; на ответвлениях, питающих 5 водоразборных точек и более; на ответвлениях от магистральных линий водопровода; на ответвлениях в каждую квартиру; на подводках к смывным бачкам, смывным кранам; на ответвлениях к групповым душам и умывальникам; перед наружными поливочными кранами; у основания и на верхних концах закольцованных по вертикали стояков.
Ряд других случаев установки запорной арматуры приводится в п. 10.5 СНиП [1].
После составления всех планов вычерчивается аксонометрическая схема водопроводной сети с указанием всех водоразборных устройств, запорной арматуры и диаметров труб (рис. 9). Масштаб аксонометрической схемы принимают одинаковым по всем трем осям.
Все санитарные приборы и арматуру на планах и схемах обозначают в соответствии с перечисленными в п.1 ГОСТами или приложением 1.
