План виконання роботи:
Визначити форму периметру зовнішніх несучих стін будинку.

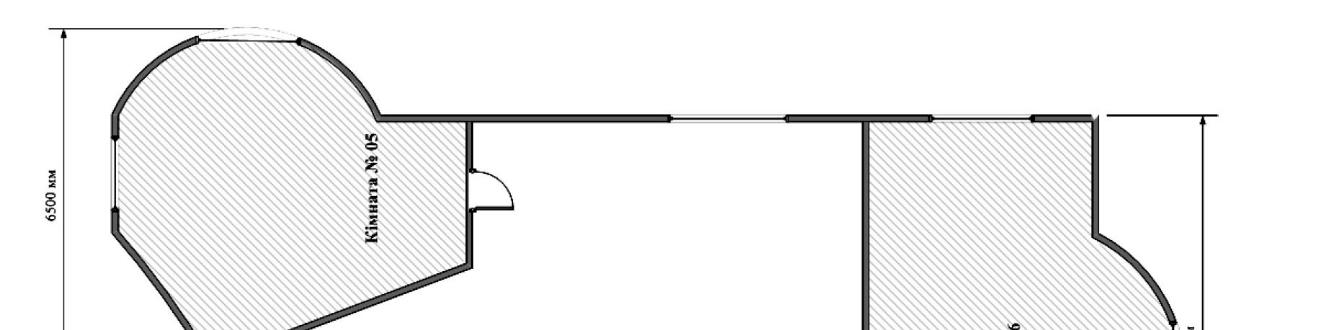

Спроектувати план поверху офісного будинку, тобто визначити розташування кімнат на поверсі офісного будинку. Необхідно також підписати номери кімнат. Варто пам’ятати, що на поверсі повинні бути присутніми коридори для переміщень, серверна кімната, місця для комунікацій. Приклад зображений на рис. 5.
Показати розміри кімнат. Це необхідно для визначення порядку довжин кабельних сегментів від серверної до офісних кімнат.
Ґрунтуючись на вихідних даних, визначити робочі місця користувачів комп’ютерної мережі. Для цього необхідно використовувати рекомендовані елементи Microsoft Office Visio 2007: столи, стільці, комп’ютери і т.д. (табл. 5).
Визначити місце розташування коробів, лотків, телефонних і комп’ютерних мережевих розеток. Короби, лотки й розетки необхідно пронумерувати. Приклад зображений на рис. 6.
Заповнити кабельний журнал, у якому необхідно вказати відповідність мережевого обладнання, порту мережевого обладнання, мережевої комп’ютерної розетки, номера кімнати й ім’я комп’ютера.

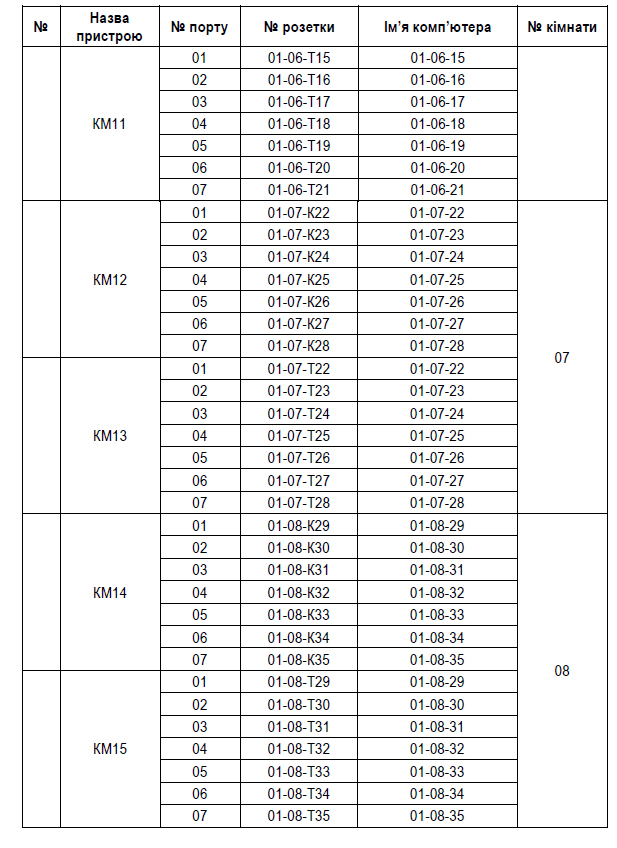

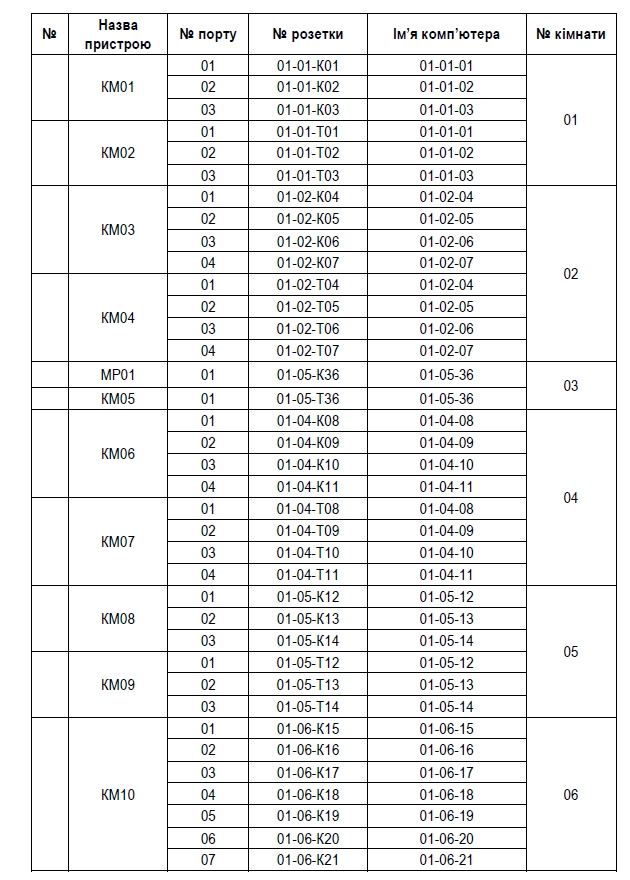

Приклад кабельного журналу представлено в табл. 6 (журнал заповнений відповідно до проекту комп’ютерної мережі, представленого на рис. 6).
Таблиця 5
Рекомендовані елементи Visio
Піктограма |
Назва об’єкта |
Піктограма |
Назва об’єкта |
|
“Кабельный лоток” (Tray track) |
|
“Персональный компьютер” (PC) |
|
“Переходник к кабельному лотку” (Track comer) |
|
“Коммутатор” (Switch) |
|
“Концовка кабельного лотка” (Track end-bevel) |
|
“Маршрутизатор” (Router) |
|
“Кабельный короб” (Cable tray/spacer) |
|
“Файловый сервер” (File server) |
|
“Стена” (Wall) |
|
“Сервер баз данных” (Database server) |
|
“Двойная дверь” (Double door) |
|
“Веб сервер” (Web server) |
|
“Окно” (Window) |
|
“Почтовый сервер” (Email server) |
3 |
“Горизонтальные размеры” (Dimensioning horizontal) |
|
“Кресло с 2-мя ручками” (2-arm seat module) |
|
“Вертикальные размеры” (Dimensioning vertical) |
|
“Стол” (Racetrack table) |
|
“Небольшое растение” (Small plant) |
|
“Диван” (Sofa) |
|
“Перегородка” (Panel) |
|
“Офисный стул” (Desk chair) |
|
“Круговая перегородка” (Curved panel) |
|
|
Таблиця 6
Приклад кабельного журналу
Продовж. табл. 6
Питання до захисту роботи:
Перерахуйте основні етапи створення документа у Visio 2007.
Назвіть основні вимоги до створення серверної кімнати.
Яким чином нумеруються комп’ютерні і телефонні розетки у комп’ютерній мережі?
Перерахуйте основні характеристики типів кабельних сегментів.
З якою метою необхідно вказувати розміри кімнат на плані поверху?
Що таке кабельний лоток і пластиковий короб?
Що входить до робочого місця користувача комп’ютерної мережі?
