Лабораторна робота № 4

Тема: “РОЗРОБКА ПЛАНУ ПРИМІЩЕНЬ КОМЕРЦІЙНОГО БАНКУ І ПЛАНУ КОМП’ЮТЕРНОЇ МЕРЕЖІ”

Мета роботи: отримати навички проектування плану приміщень комерційних банків і плану комп’ютерної мережі з використанням інструментального засобу Microsoft Office Visio 2007.

Методичні вказівки:

Короткий опис роботи з інструментальним засобом

Microsoft Office Visio 2007

Інструментальний засіб Microsoft Office Visio 2007 призначений для створення різного виду документів (креслень): схеми комп’ютерних мереж, планів офісних приміщень, блок-схем тощо.

Створення документа. Існує багато типів документів Microsoft Office Visio 2007, але для створення всіх документів можна скористатися трьома основними діями:

1. Вибір та відкриття шаблону.

2. Перетаскування і з’єднання фігур.

3. Додавання тексту до фігур.

Для вибору і відкриття шаблону необхідно (дія 1):

• відкрити програму Visio 2007;

• у списку категорій шаблонів вибрати елемент “блок-схема”;

• у діалоговому вікні блок-схеми у області готових шаблонів двічі клацнути на елемент Простая блок-схема (рис. 1).

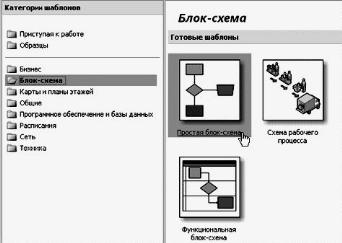

Рис. 1 Категорії шаблонів

П ісля відкриття шаблону будуть відкриті необхідні колекції фігур, які називаються наборами елементів. До наборів елементів, які відкриваються разом із шаблоном Проста блок-схема, належать стрілки, фонові малюнки, фігури простої блок-схеми (рис. 2).

Рис. 3.1.2. Колекція фігур

Для перетаскування та з’єднання фігур необхідно (дія 2) перетягнути фігури з наборів елементів у порожній документ і з’єднати їх один з одним. Є багато способів зробити це, але найчастіше використовують найшвидший спосіб – автоз’єднання. Для цього слід перетягнути нову фігуру з колекції в документ і розташувати поруч із тією, з якою необхідно зробити з’єднання. Процедура автоз’єднання представлена в табл. 1.

Таблиця .1

Процедура автоз’єднання

Дія	Візуалізація дії
1. Перетягніть першу фігуру із набору елементів фігур простої блок-схеми на сторінку документу і відпустіть кнопку миші
2. Перетягніть другу фігуру у верхню частину першої. З’являться блакитні стрілки. При цьому кнопка миші повинна залишатися натиснутою
3. Утримуючи натиснутою кнопку миші, перетягніть вказівник миші на блакитну стрілку, яка показує місце, куди необхідно помістити другу фігуру
4. Відпустіть кнопку миші. Тепер фігури з’єднані і перша фігура показує на другу

При додаванні тексту в фігурі (дія 3) необхідно провести процедуру, представлену в табл. 2.

Таблиця .2

Процедура додавання тексту в фігуру

Дія	Візуалізація дії
1. Двічі клацніть на фігуру
2. Введіть текст
3. Після завершення вводу тексту клацніть на пустому місці сторінки документа

Процедура створення робочих місць. Для створення планів окремих офісів, включаючи стіни, електрообладнання, плани секцій необхідно:

1. У меню Файл послідовно вибрати команди Создать, Карты и планы этажей, а потім – команду План рабочих мест.

2. Створити структуру стін для плану офісів одним із наступних способів:·

• скористатися фігурами приміщень. Для цього слід перетягнути на сторінку документа одну з фігур Комната. Далі за необхідності змінити розмір приміщення, перетягнувши керуючі маркери і маркери виділення на окремі стіни;·

• скористатися фігурами стін. Для цього слід перетягнути фігури Стена на сторінку документа. При необхідності слід змінити розмір стіни, перетягнувши кінцеву точку (або). Для з’єднання стін необхідно перетягнути кінцеву точку однієї стіни до будь-якої точки іншої стіни. Коли стіни будуть приклеєні, кінцеві точки стануть червоними.

3. Додати фігури вікон і дверей. Для цього необхідно:

• перетягнути на сторінку документа фігури вікон і дверей і помістити їх на стіни. Слід зазначити, що двері та вікна автоматично будуть повернені для вирівнювання уздовж стін і приклеєні до них; оберуть товщину стін; будуть переміщатися зі стінами при зміні їх положення; ·

• для зміни напрямку відкриття дверей і вікон слід виділити відповідну фігуру або фігури. Необхідно клацнути на них правою кнопкою миші, а потім у контекстному меню вибрати потрібну команду напрямку відкриття. Як показано на наступному малюнку, вікно або двері на стіні будуть вирівняні уздовж стіни, а двері або вікно на вигнутій стіні будуть повернені для вирівнювання уздовж стіни (рис. 3).

Рис. 3. Зміна положення дверей і вікон

4. Додати фігури, що позначають різне електрообладнання. Для цього необхідно:

• з набору елементів Офисное оборудование перетягнути на стіни фігури електрообладнання. Коли з’явиться червоний квадрат , який позначає приклеєну до стіни фігуру, відпустити кнопкумиші;

• для зміни орієнтації електрообладнання щодо стіни слід клацнути правою кнопкою миші фігуру, а потім у контекстному меню вибирати команду Изменить ориентацию.

5. Додати секції, офісні меблі і обладнання, перетягнувши відповідні фігури на сторінку документа.

Приклад робочого місця представлений на рис. 4.

Рис. 4. Приклад робочого місця

При проектуванні комп’ютерних мереж в офісних приміщеннях використовують кабельні лотки та пластикові короби. Кабельний лоток – це відкрита конструкція, призначена для монтажу дротів і кабелів. Короб кабельний – конструкція із пластмаси для монтажу кабельних мереж усередині приміщення. Пластикові короби поділяються на кілька основних видів:

• кабельний канал (кабель-канал) – має просту конструкцію, він досить дешевий, деякі моделі дозволяють встановлювати розетки всередині кабель-каналу;

• парапетні короби – встановлюються на рівні робочого місця, внутрішній простір такого короба розділений на секції, він має подвійну стінку, і практично всі види парапетного короба підтримують монтаж розеток;

• короб на підлогу – короб для монтажу на підлогу, має посилену конструкцію та стійку до стирання поверхню.

Вимоги до серверної кімнати

Серверна кімната – приміщення для великого телекомунікаційного або серверного обладнання. Розміри серверної повинні відповідати вимогам до розташовуваного в ній обладнання. Якщо такі дані на момент вибору приміщення відсутні, розрахунки ведуться, виходячи із площі робочих місць, що обслуговуються: на кожні її 10 м² приймаються 0,07 м² для серверної. Мінімальна площа апаратної приймається 14 м².

Серверна кімната повинна розташовуватися в приміщенні, яке не має зовнішніх стін будинку. Для забезпечення катастрофостійкості приміщень критичного електронного, електричного або механічного обладнання та комп’ютерів дані приміщення не допускається розміщати у підвальних поверхах або нижче очікуваного рівня поводковихвод, і на верхніх поверхах будинку, оскільки вони сильніше інших страждають у випадку пожежі.

Конструкція стін приміщення повинна бути герметичною, при цьому стіни та двері повинні мати вогнестійкість не менш 45 хвилин, а міжповерхові перекриття, окрім цього, повинні мати гідроізоляцію. Ширина дверей у серверну повинна бути не менш 910 мм, висота – 2000 мм. Конструкція дверей має певні обмеження: полотно повинно відкриватися назовні на 180 градусів, а дверна коробка не повинна мати порогу. При використанні в серверній великогабаритного обладнання передбачається встановлення двостулкових дверей. Для забезпечення герметичності в конструкції дверей повинна бути ущільнювальна прокладка, а для підвищення рівня захисту від злому необхідно передбачити протиз’ємне пристосування.

У серверній не повинно бути вікон. Обов’язковою умовою в цьому приміщенні є наявність фальшпідлоги, що витримує навантаження від обладнання, що встановлюється, і працюючих з ним людей. Рекомендована відстань між плитою на підлозі та фальшпідлогою 400 мм, при цьому просвіт між фальшпідлогою і фальшстелею повинен бути не менш 2440 мм. Фальшпідлогу рекомендується робити з легкознімних модулів. Матеріал, із якого вона виготовлена, повинен бути міцним, зносостійким, мати низьку займистість і електричний опір відносно землі від 1 до 20 Ом. Використання килимових покриттів у таких приміщеннях суворо заборонене. Перекриття під фальш підлогою повинне бути герметизованим або пофарбованим.

Нумерація (маркування) розеток

Усі розетки в комп’ютерній мережі повинні бути пронумеровані. Причому номер розетки повинен бути зазначений (приклеєний, підписаний) безпосередньо поруч із розеткою. Для кожного користувача комп’ютерної мережі повинні бути зарезервовані 2 розетки:

комп’ютерна – для підключення комп’ютера користувача до комп’ютерної мережі та телефонна – для підключення телефону. Правила нумерації розеток не регламентуються, але слід підкреслити, що кожна розетка повинна мати свій унікальний номер, а пошук фізичного розташування розетки не повинен бути складним. Пропонується наступна складена нумерація розеток – 01-01-К01:

• перша і друга цифри – номер поверху;

• третя та четверта цифри – номер кімнати;

• п’ятий символ – тип розетки (К – комп’ютерна, Т – телефонна);

• шоста і сьома цифри – порядковий номер розетки.

Приклад нумерації розеток зображений на рис 6.

Типи кабельних сегментів

При проектуванні комп’ютерної мережі необхідно враховувати характеристики кабельних сегментів. Кабельний сегмент – відрізок кабелю або ланцюг відрізків кабелів, електрично (оптично) з’єднаних один з одним, що забезпечують з’єднання двох або більше вузлів мережі. Особливо важливо враховувати довжину кабельного сегмента.

В табл. 3 надані основні характеристики кабельних сегментів.

Таблиця .3

Характеристики кабельних сегментів

Стандарт	Швидкість передачі даних	Тип кабелю, що використовується	Максимальна довжина сегмента
Ethernet 10Base-2	10 Мбіт/с	тонкий коаксіальний	185 м.
Ethernet 10Base-5	10 Мбіт/с	товстий коаксіальний	500 м.
Ethernet 10Base-F	10 Мбіт/с	волоконно-оптичний	2 км
Ethernet 10Base-T	10 Мбіт/с	вита пара	100 м.
Ethernet 100Base-FX	100 Мбіт/с	волоконно-оптичний	2000 м.
Ethernet 100Base-T	100 Мбіт/с	вита пара	100 м.
Ethernet 100Base-T2	100 Мбіт/с	UTP 3	100 м.
Ethernet 100Base-T4	100 Мбіт/с	UTP5, STP	100 м.
Ethernet 1000Base-CX	1000 Мбіт/с	STP	25 м.
Ethernet 1000Base-LX	1000 Мбіт/с	волоконно-оптичний	одномод. 5000 м. багатомод. 550 м.
Ethernet 1000Base-T	1000 Мбіт/с	UTP 5	100 м.
