ОДЕСЬКИЙ НАЦІОНАЛЬНИЙ МОРСЬКИЙ УНІВЕРСИТЕТ

Кафедра Судноремонт

К.т.н., доцент Пізінцалі Л.В.,

К.т.н., доцент Александровська Н.І.

Розрахунково – графічна робота №2

з навчальної дисципліни

”Метрологія, стандартизація, системи якості”

для спеціальності:

6. 051 201– Суднобудування та океанотехніка

6. 070 104 – Морський та річковий транспорт

Обговорено на засіданні кафедри

«____»_________2013

Протокол №________

ОДЕСА – 2013

Матеріали до розрахунково-графічної роботи підготували: к. т. н. Пізінцалі Людмила Вікторівна – доцент кафедри «Судноремонт» Одеського національного морського університету; Надія Ігорівна Александровська –к.т.н., доцент кафедри «Судноремонт» Одеського національного морського університету.

Матеріали розрахунково-графічної роботи схвалено кафедрою «Судноремонт» ОНМУ ……………………………..2013 року (протокол № ……..).

Рецензент: канд. тех. наук, доцент Ю.О. Нікіфоров

Загальні вимоги

Розрахунково – графічна робот №2 з дисципліни ”Метрологія, стандартизація, системи якості”

Робота вважається виконаною та залікованою при вірному рішенні усіх задач завдання. У випадку невірного рішення хоча б на одну задачу, робота вертається на доопрацювання та виправлення.

Студент, який не виконав роботу, до модуля НЕ ДОПУСКАЄТЬСЯ.

У розрахунково-графічній роботі (РГР) студент повинен дати письмове рішення на задачі свого варіанту. Перед рішенням кожної задачі повинно вказати умови задачі. Рішення задач повинно бути повним.

РГР повинна виконуватися чорнилами або шариковою ручкою, чітким та розбірливим почерком на окремих прошитих та пронумерованих аркушах форматом А 4 із залишенням полів для нотаток викладача. У останньому випадку РГР повинна бути у спеціальній обгортці, на якій вказано прізвище, ім’я та по-батькові студента, курс, факультет, група.

Рисунки та графіки можна викреслити олівцем, але чітко та акуратно у відповідності до правил технічного креслення.

Робота повинна бути підписана автором.

Наприкінці роботи повинна бути вказана література, якою користувався студент при виконанні завдання / автор, рік, видання, сторінки /.

Робота, яка виконана не за своїм варіантом, чи з порушеннями вказівок які приведені вище, НЕ ЗАРАХОВУЄТЬСЯ.

Робота повинна бути пред’явлена на перевірку НЕ ПІЗНІШЕ ніж за 7 діб до екзамену.

Як вибрати завдання?

Номер варіанта задач відповідає вашому порядковому номеру у журналі.

Кожна задача має варіант, номер якого визначається другою цифрою номера задачі.

Наприклад, задача 2.7 ( 2 – номер задачі; 7 – варіант ).

Завдання для самостійного вирішення Задача 1

На кресленнях записано: „Не вказані граничні відхилення розмірів отворів Н14, валів h14, останніх ”.

Зробить рисунок. За допомогою таблиці – визначити граничні відхилення та величини допусків вільних розмірів деталей, які вказані на кресленнях:

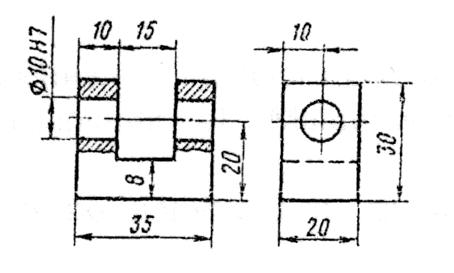

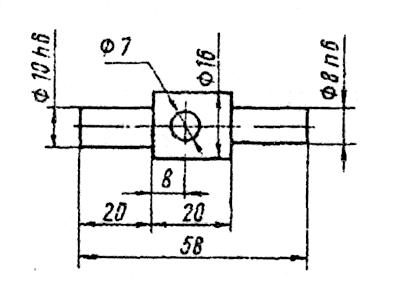

Варіант 1	Варіант 2

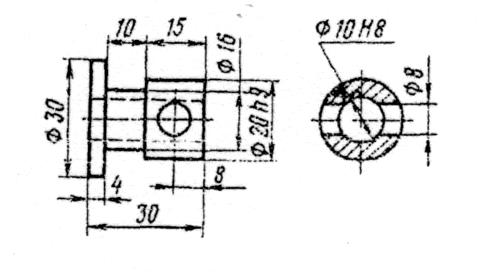

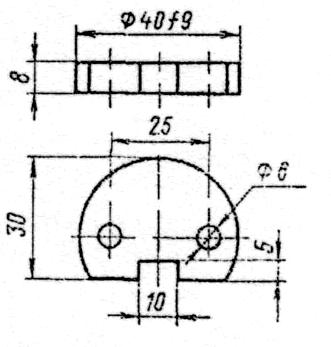

Варіант 3	Варіант 4

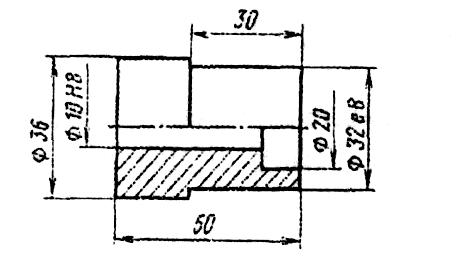

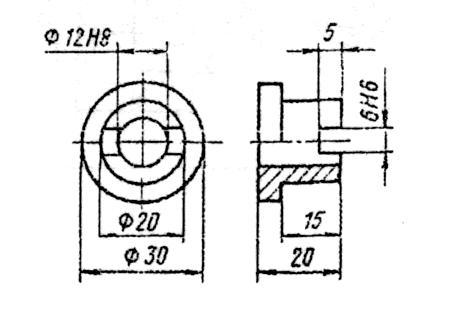

Варіант 5	Варіант 6

Продовження задачі 1

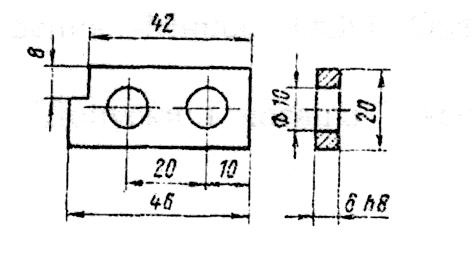

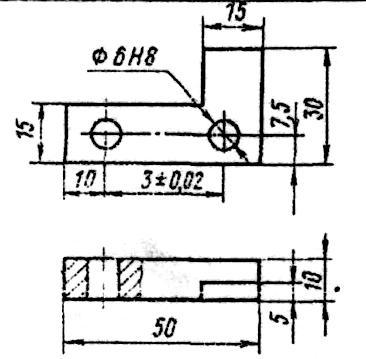

Варіант 7	Варіант 8
Варіант 9	Варіант 10
Варіант 11	Варіант 12
Варіант 13	Варіант 14

Продовження задачі 1

Варіант 15	Варіант 16
Варіант 17	Варіант 18
Варіант 19	Варіант 20
Варіант 21	Варіант 22
Варіант 23	Варіант 24
Варіант 25	Варіант 26
