5.3 Задание. Создание диаграммы декомпозиции
Декомпозируется работа "Сборка и тестирование компьютеров". В результате проведения экспертизы получена следующая информация:
производственный отдел получает заказы клиентов от отдела продаж по мере их поступления;
диспетчер координирует работу сборщиков, сортирует заказы, группирует их и дает указание на отгрузку компьютеров, когда они готовы;
каждые 2 часа диспетчер группирует заказы отдельно для настольных компьютеров и ноутбуков и направляет на участок сборки;
сотрудники участка сборки собирают компьютеры согласно спецификациям заказа и инструкциям по сборке. Когда группа компьютеров, соответствующая группе заказов, собрана, она направляется на тестирование. Тестировщики тестируют каждый компьютер и в случае необходимости могут заменить неисправные компоненты;
тестировщики направляют результаты тестирования диспетчеру, который на основании этой информации принимает решение о передаче компьютеров соответствующей группы заказов на отгрузку.

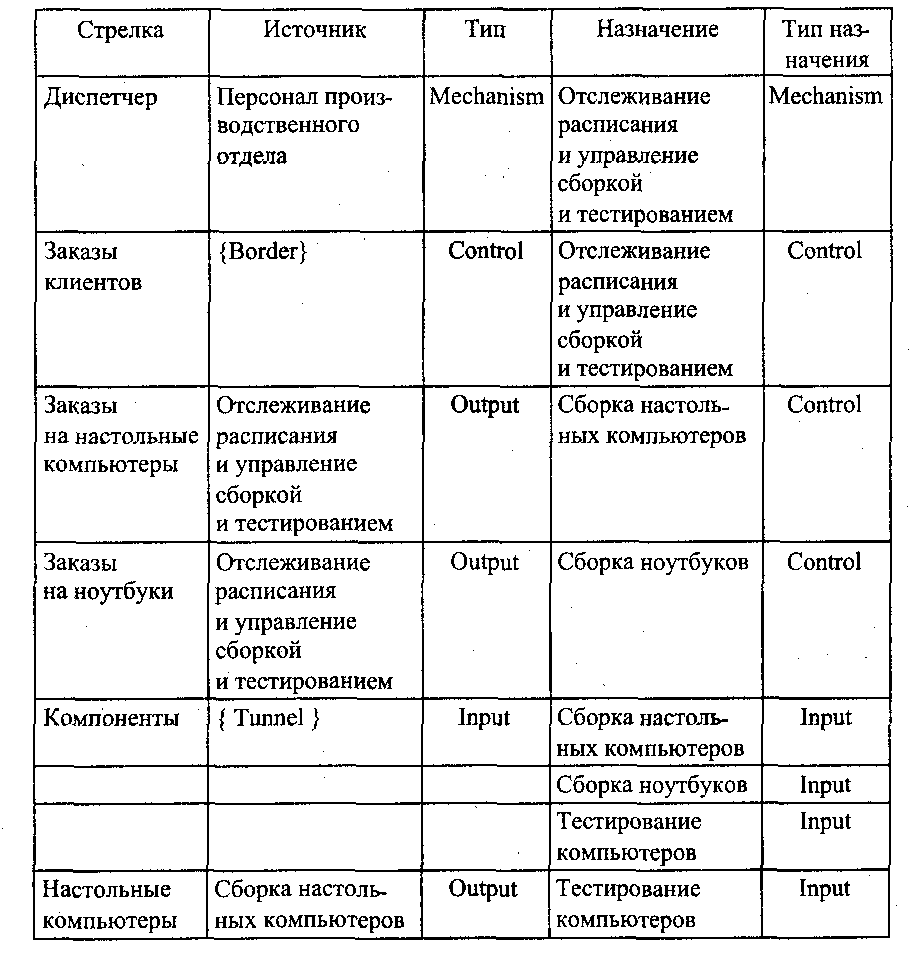

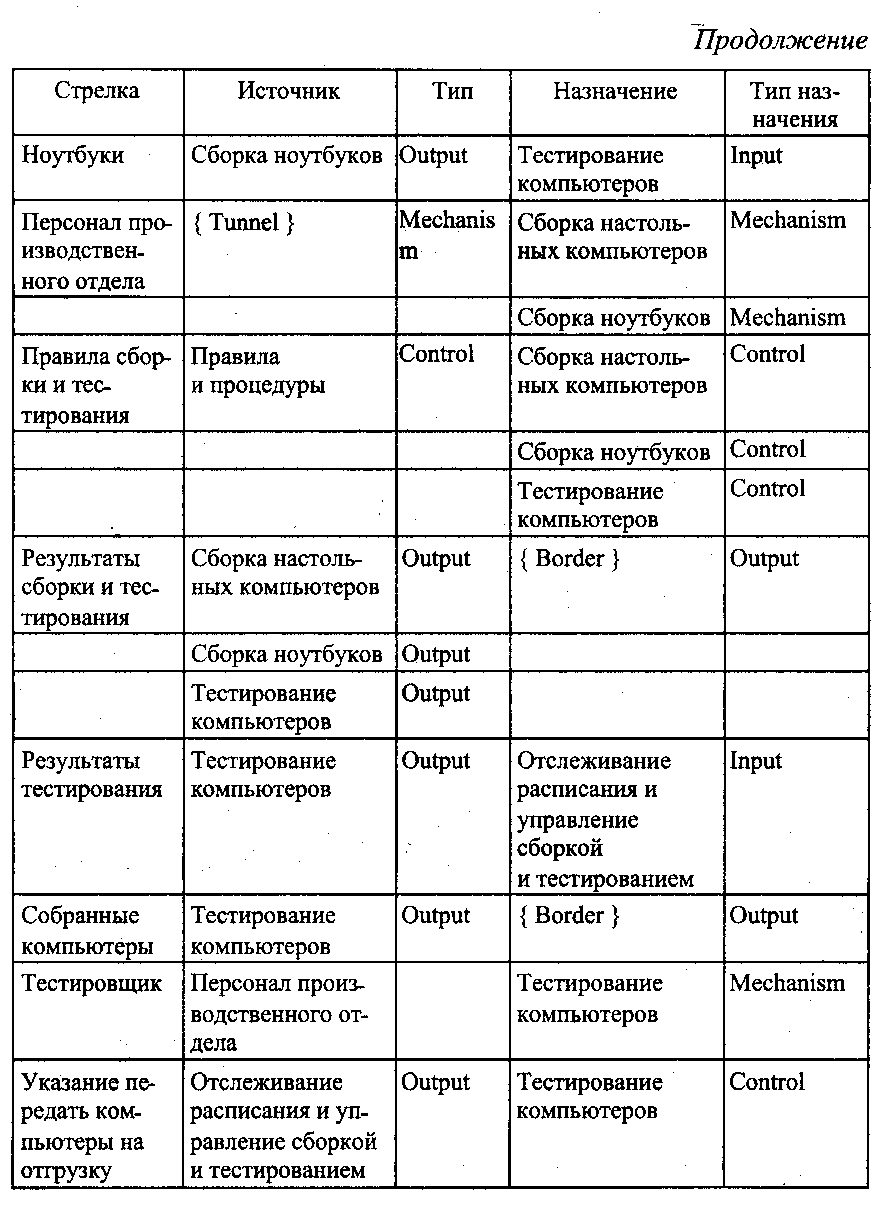

На основе этой информации внесите новые работы и стрелки (табл. 5.3 и 5.4).
Таблица 5.3
Описание бизнес-процессов для работы
"Сборка и тестирование компьютеров"
Таблица 5.4
Описание стрелок для декомпозиции работы
"Сборка и тестирование компьютеров"
Туннелируйте и свяжите на верхнем уровне граничные стрелки, если это необходимо.
Проверить правильность выполнения задания можно с использованием файлов, полученных из Интернета:
начало — файл 01d2.bpl, окончание — файл Ols.bpl.
5.4 Создание диаграммы узлов
1. Выберите меню Insert/Node Tree. Установите опции диалогового окна Node Tree Definition, как показано на рис. 5.9.
Рис. 5.9
2. Щелкните по кнопке ОК. Создается диаграмма дерева узлов.
Проверить правильность выполнения задания можно с использованием файлов, полученных из Интернета:
начало — файл Ols.bpl, окончание — файл 02d.bpl.
5.5 Задание. Создание диаграммы дерева узлов
Для проведения деловой встречи директору компании необходимо иметь обитую картину происходящих в компании бизнес-процесп сов. Создайте диаграмму дерева узлов.
Установите фокус на диаграмме дерева узлов, перейдите в меню Edit / Diagram Properties, в закладке Style диалогового окна Node Tree Properties отключите опцию Bullet Last Level. Щелкните по кнопке ОК.. Посмотрите результат.
5.6 Создание feo-диаграммы
При обсуждении бизнес-процессов возникла необходимость детально рассмотреть взаимодействие работы "Сборка и тестирование компьютеров" с другими работами. Чтобы не модифицировать диаграмму декомпозиции, создайте FEO-диаграмму, на которой будут только стрелки работы "Сборка и тестирование компьютеров" (рис. 5.10):
Выберите пункт меню Insert / FEO Diagram.
В диалоговом окне Create FEO Diagram выберите тип и внесите имя диаграммы FEO. Щелкните по кнопке ОК.
Для определения диаграммы перейдите в Edit / Diagram Properties и в закладке Diagram Text внесите определение.
Удалите лишние стрелки на диаграмме FEO.
Для перехода между стандартной диаграммой, деревом узлов и FEO используйте кнопку
на палитре инструментов.
Проверить правильность выполнения задания можно с использованием файлов, полученных из Интернета:
начало — файл 02s.bpl, окончание — файл 03d.bp].
Рис. 5.10
