4.1.10 Описание бизнес-процессов (idef3)
Методология IDEF3 — это методология моделирования, предназначенная для обеспечения структурированного подхода к описанию бизнес-процесса как упорядоченной последовательности событий одновременно с описанием любых участвующих в бизнес-процессе объектов и относящихся к ним правил.
Создание диаграмм потоков работ — техника, хорошо подходящая для сбора данных о системе и применяющаяся как часть структурного подхода к анализу и проектированию системы. В отличие от других методов моделирования бизнес-процессов, IDEF3 требует строгого использования синтаксиса и семантики во избежание получения неполного или противоречивого описания системы.
На рис. 4.8 приведен пример диаграммы IDEF3.
Рис. 4.7. Пример диаграммы DFD

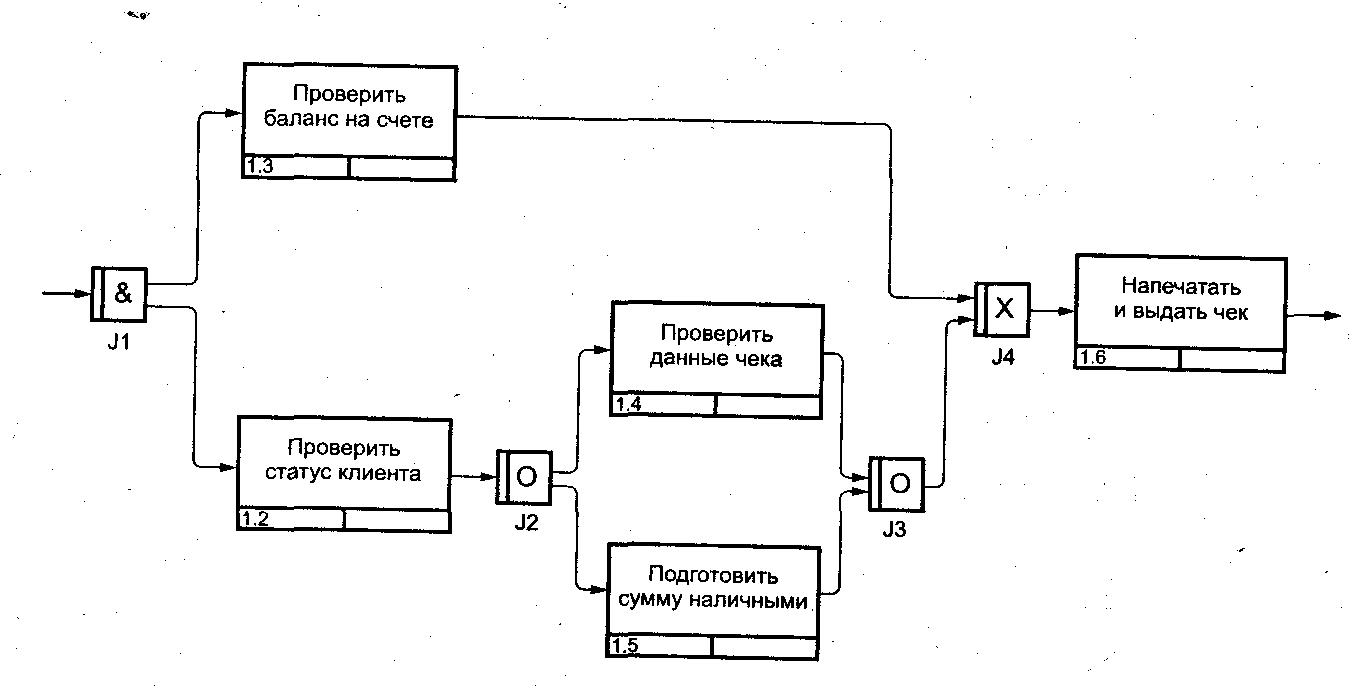

Рис. 4.8. Пример диаграммы IDEF3
Диаграммы IDEF3 применяются:
для улучшения понимания результатов моделирования бизнес-процессов;
для определения момента окончания моделирования;
для сбора информации о схеме работы моделируемой компании.
Построение моделей IDEF3 иногда позволяет упростить функциональное моделирование системы по методологии IDEF0 и получило заслуженное признание как довольно удобный способ анализа потенциальных усовершенствований системы. Диаграммы IDEF3 обеспечивают дискретность моделирования процесса, что может использоваться для контроля за ходом выполнения работ.
4.1.11 Когда и какие методологии применять?
IDEF0 лучше всего применять как средство анализа и логического моделирования систем, что, как правило, выполняется на ранних стадиях работы над проектом. Данные анализа, полученные с использованием моделирования IDEF0, обычно используются на стадии разработки моделей IDEF3 и диаграмм потоков данных DFD (рис. 4.9).

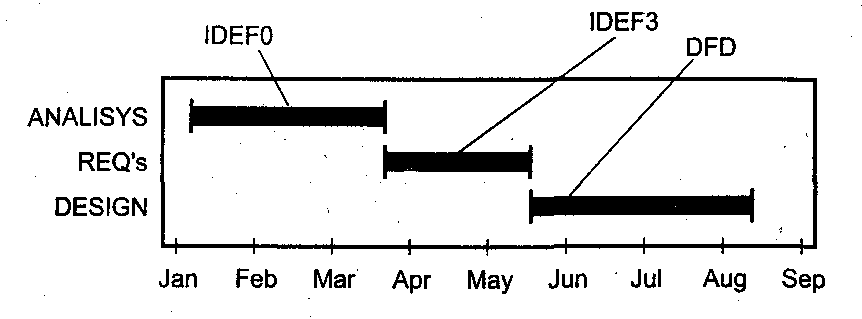

Рис. 4.9. Временная шкала использования разных методологий моделирования
4.1.12 Рабочее место bpWin
Рабочее место BPWin выполнено в виде рабочего стола, состоящего из нескольких окон. На рабочем столе размещены:
меню;
стандартная панель инструментов;
панель инструментов ModelMart;
дерево модели;
область для рисования;
панель инструментов BPWin;
статусная строка.
Панель Меню BPWin. Панель Меню BPWin соответствует стандартам Windows и обеспечивает доступ ко всем функциям BPWin. Некоторые из них:
Печать. Чтобы открыть окно печати, на панели Меню выберите File, затем Print.
Масштаб. На панели Меню выберите View, затем измените масштаб изображения для активной диаграммы или для всех диаграмм в модели на тот, который Вам нужен.
Стандартная панель инструментов. Стандартная панель инструментов (рис. 4.10) обеспечивает быстрый доступ к часто выполняемым задачам.

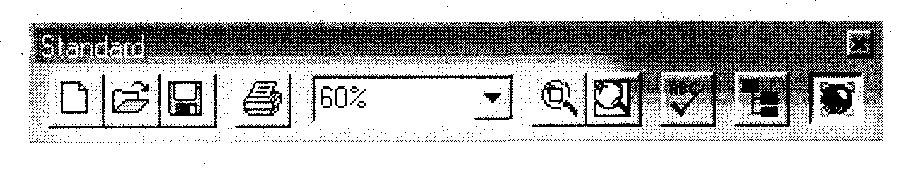

Рис. 4.10. Стандартная панель инструментов BPWin
Как и любая другая панель инструментов BPWin, стандартная панель может быть расположена в любой стороне экрана или находиться в любом месте в области диаграммы. Вы можете также показывать или скрывать ее, используя функцию View на панели Меню.
4.1.13 Дерево модели
Дерево модели BPWin (рис. 4.11) — мощный инструмент, который используется для просмотра структуры модели и изменения любых объектов диаграмм в любой открытой модели BPWin. Одновре менно работая с несколькими моделями, можно рассматривать все диаграммы или только активные при свернутой и развернутой структуре иерархического дерева. Для любой используемой методологии перечень исследуемых моделей дает полное представление о всей модели. С использованием дерева можно также выполнять задачи моделирования.
Вы можете показывать и скрывать дерево модели, щелкая кнопкой Model Explorer. Когда дерево модели активно, оно находится в раздвигающемся окне слева, а активная диаграмма — в правом.
Рис. 4.11. Дерево модели BPWin
Дерево модели {см. рис. 4.11) используется:
для просмотра разных моделей, построенных с использованием различных методологий моделирования;
для переключения режимов просмотра диаграмм или действий;
для немедленного перехода к просмотру или работе с соответствующей диаграммой в рабочем пространстве BPWin посредством щелчка на названии диаграммы или действия;
для просмотра действий и объектов диаграммы согласно уровням декомпозиции;
для редактирования имени модели, диаграммы или действия посредством двойного нажатия на соответствующем названии;
для просмотра соответствующих FEO-диаграмм, Node Tree или родственных диаграмм посредством щелчка на названии объекта
диаграммы в иерархическом дереве.
