2.5 Структурное моделирование в нотации (idef3) работ, обеспечивающих выполнение процессов системы обеспечения качества

Для описания логики взаимодействия информационных потоков процесса «Контроля произведенной продукции (матриц)» более подходит диаграмма Workflow (IDEF3), которая используется в моделировании бизнес-процессов для анализа завершенности процедур обработки информации.

На рисунке 10 представлена функциональная диаграмма декомпозиции процесса «Входной контроль».

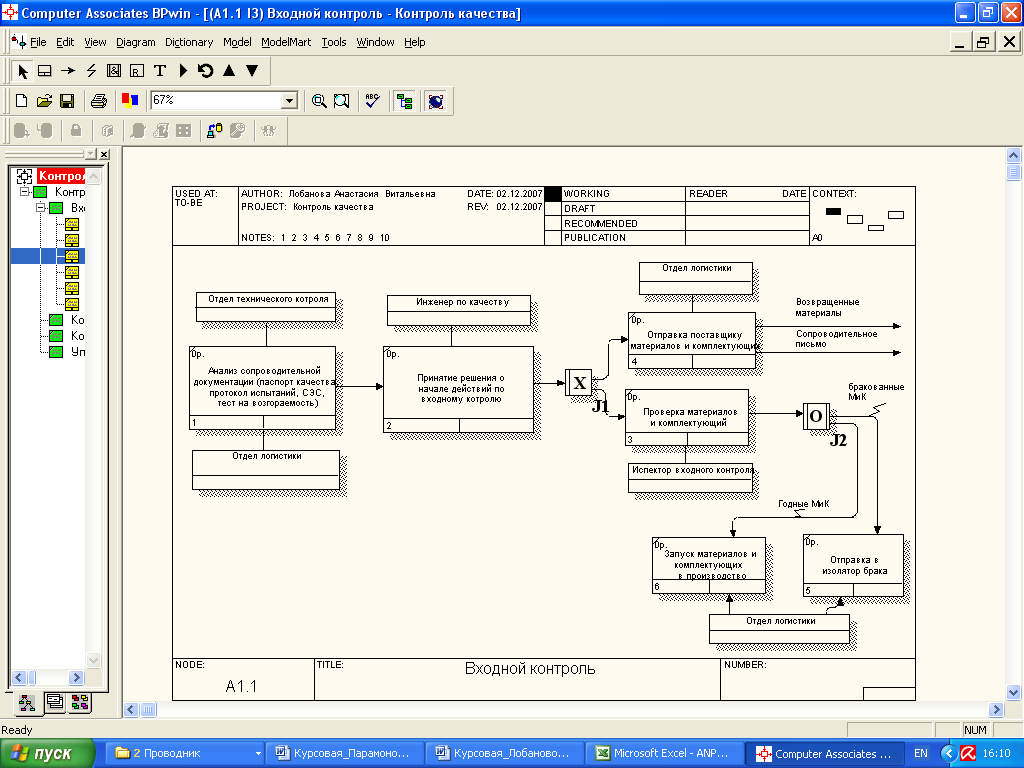

Рисунок 10 - Диаграмма декомпозиции IDEF3 процесса «Входной контроль»

На диаграмме декомпозиции в нотации IDEF3 иллюстрируется процесс «Управление несоответствующей продукцией» (рисунок 11).

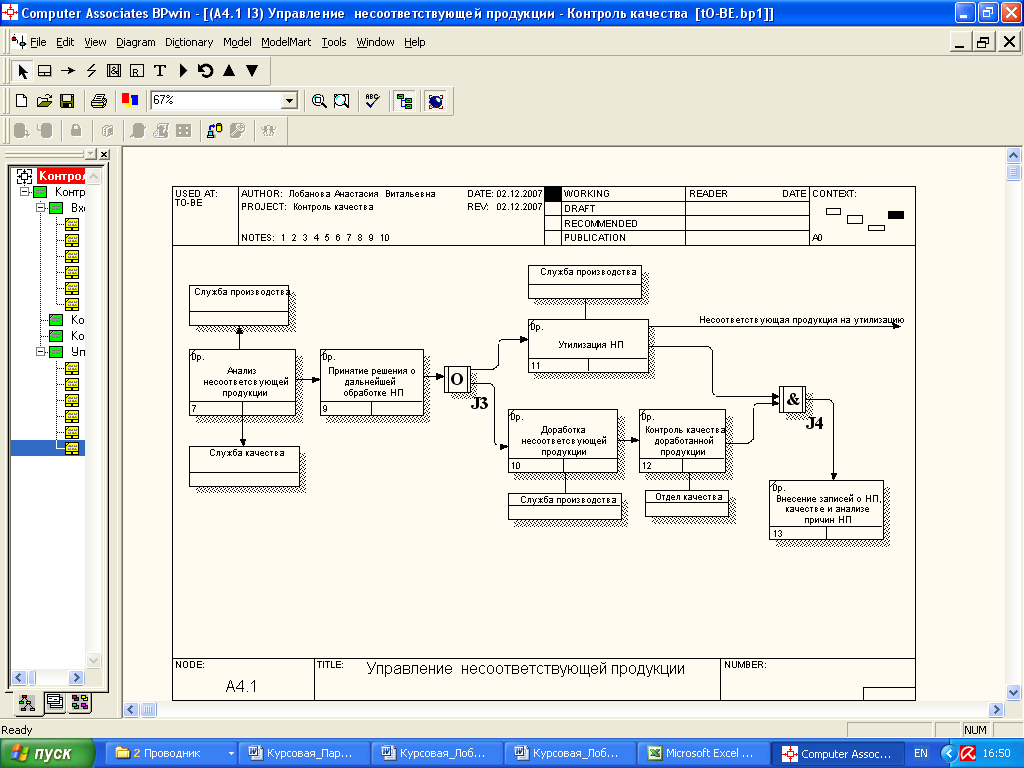

Рисунок 11 - Диаграмма декомпозиции IDEF3 процесса «Управление несоответствующей продукцией»

Рассмотрим управление потоками данных.

2.6 Структурный анализ деятельности предприятия (в нотации dfd) на основе диаграмм описания потоков данных, сопровождающих процессы

В дополнение созданной модели процессов TO BE организационными диаграммами BPwin позволяет создать диаграмму потоков данных DFD (Data Flow Diagramming). Диаграммы потоков данных (DFD) используются для описания документооборота и обработки информации. Нотация DFD включает такие понятия, как "внешняя ссылка" и "хранилище данных", что делает ее более удобной (по сравнению с IDEF0) для моделирования документооборота.

Для описания процесса в нотации DFD был выбран процесс «Контроль качества кроя», представленный на рисунке 12.

Как видно из диаграммы, «хранилищами данных» являются база данных «Средств измерения (линейки, лекала, шаблоны)» и БД «Раскладок и материалов», база данный «Дефектов», база данных «ODS-листы», акт брака/утилизации и т.п. Чтобы автоматизировать эти данные, необходимо задать атрибуты к каждой БД. Например, атрибутами БД «Дефектов» будут являться: № партии, вид несоответствия (дефектов), код изделия, материал, название изделия.

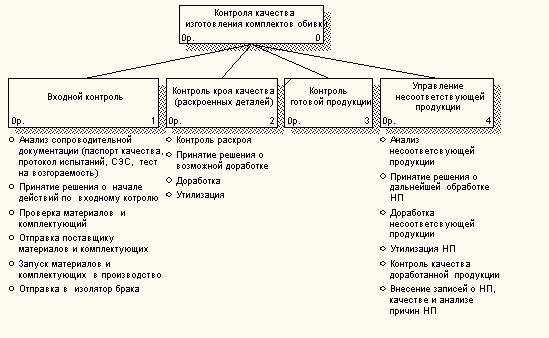

Диаграмма дерева узлов показывает иерархию работ в модели и позволяет рассмотреть всю модель целиком, но не показывает взаимосвязи между работами. На рисунке 13 представлено итоговое расположение работ в дереве узлов, где представлено 3 уровня.

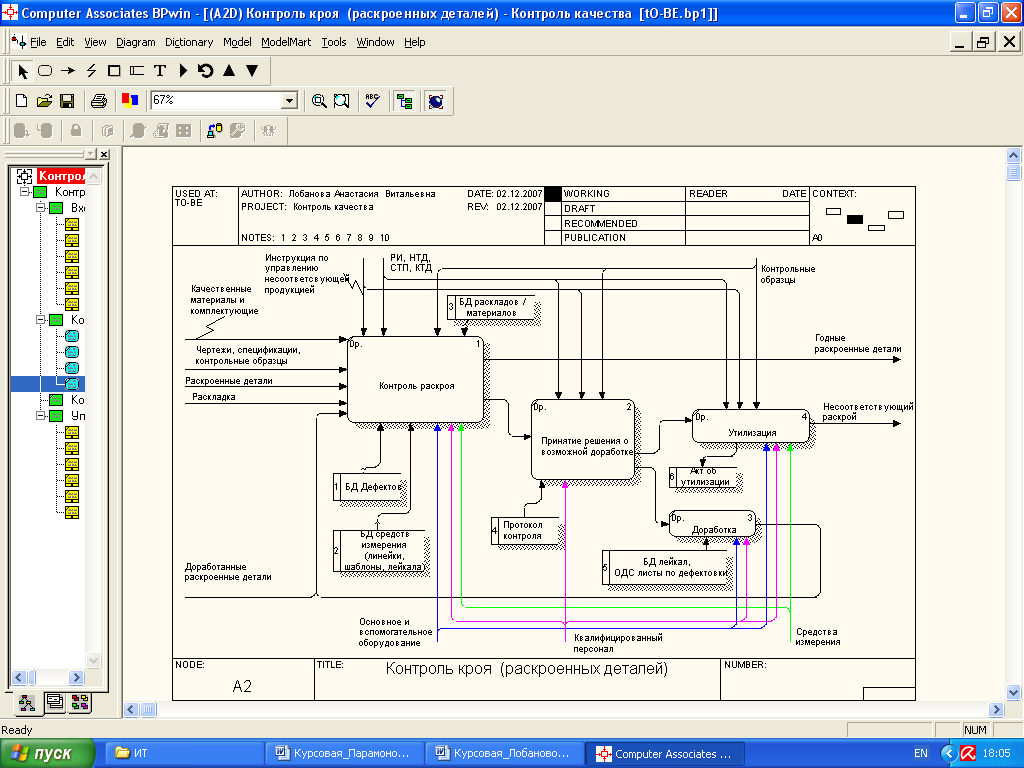

Рисунок 12 - Диаграмма DFD процесса «Контроль качества кроя»

Рисунок 13 – Диаграмма дерева узлов
