Выбираем кабель для подключения ленточного транспортера №__ с электродвигателем №__ с разгрузочным устройством.
Тип двигателя 4А80В4IР44.
Рн=1,59 кВт; Iн=3,5А

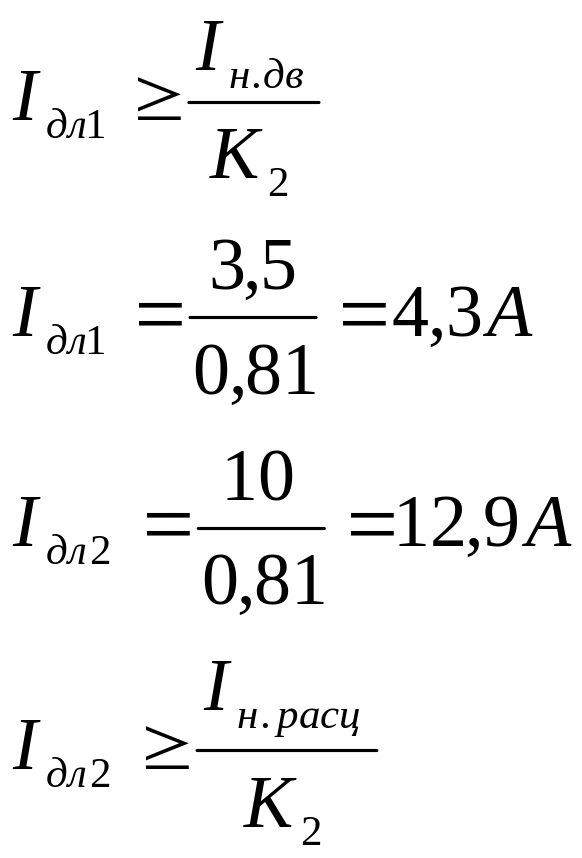

Сечение кабеля выбираем из условия:
Iдоп=л4. стр.74 в воздухе, 3-4 жилы до 1000 В, заменён Iдоп=19А
Выбран кабель АВВГ 4х2,5

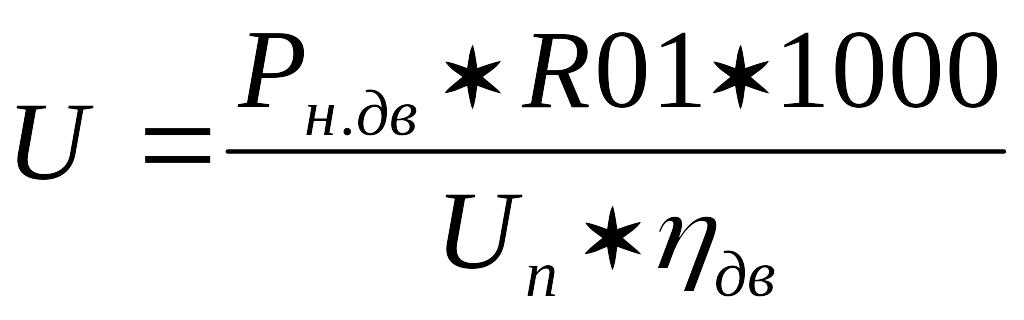

2. Проверим выбранный кабель на потерю напряжения
где Рн.дв,
-
таблица №2
Rо - удельное сопротивление 1 км кабельной линии.
Rо= 12,6 Ом/км
l - длина кабельной линии, l = 0,05 км.
Uн = 380В
Составим пропорцию
Вывод: Итак, выбранный кабель АВВГ - 1 - 4х2,5 по потере напряжения проходит, так как не превышает 5%.
2. Выбор кабеля от тп до рп
1. Определяем общую суммарную мощность всех электроприемников
2. Определяем сменную активную нагрузку
(кВт) (л3, стр. 117)
где Ки - коэффициент использования Ки = 0,7
3. Определяем сменную реактивную нагрузку
где
=0,625
– для средневзвешенного
0,92
4. Определяем коэффициент эффективности использования электрооборудования
(л3,
стр.21)
где Рmax - максимальная мощность одного из двигателей
5. По коэффициенту использования и коэффициенту эффективности определим коэффициент максимума электрооборудования.
Кн=1,2

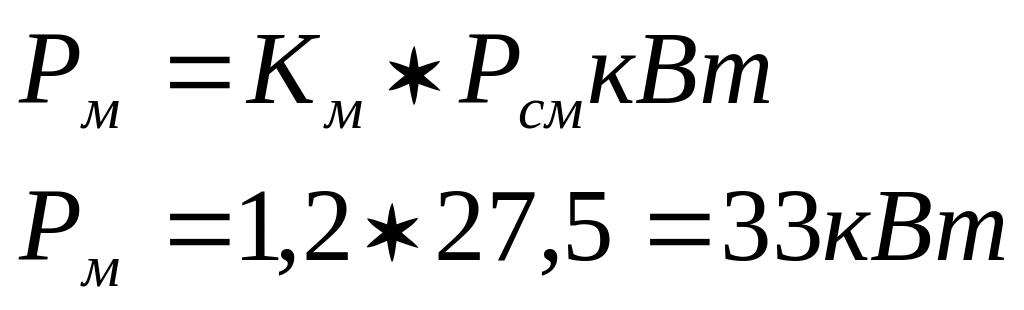

6. Определим максимальную активную мощность
7. Определяем максимальную реактивную мощность

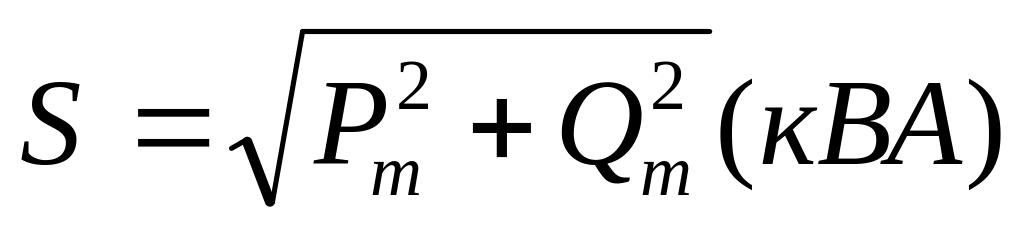

8. Определяем суммарную мощность

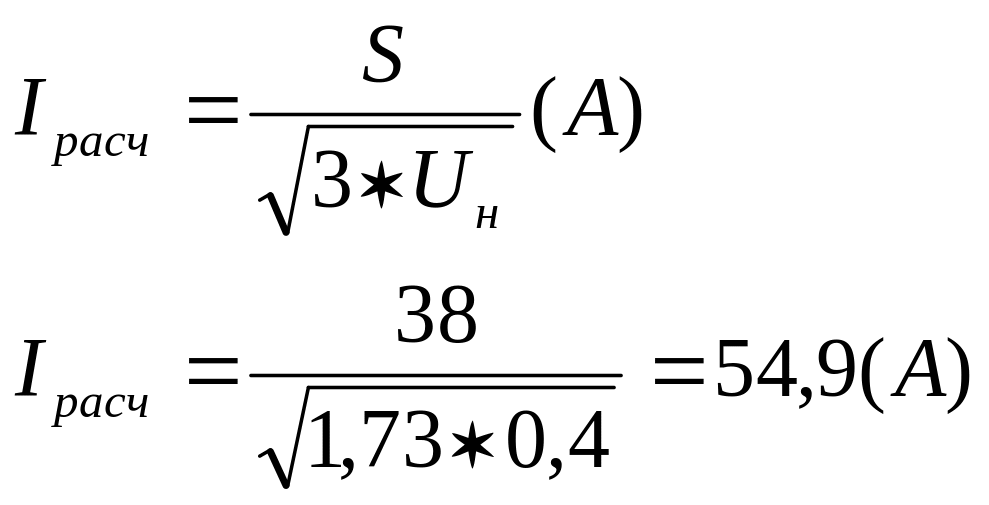

9. Определяем расчетный ток на РП

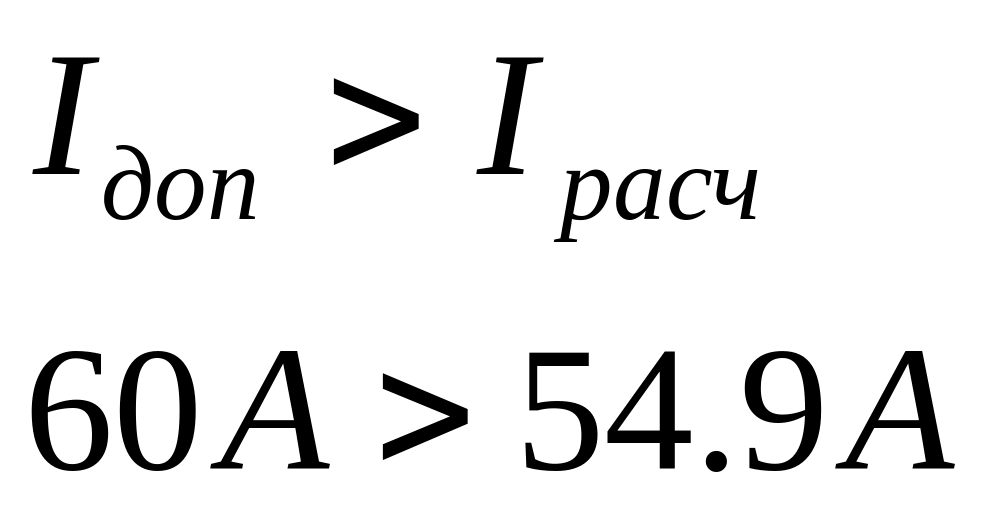

Сечение вводного кабеля выбирается из условия
Вывод: Итак, выбран кабель марки АВВГ 4х16. Зная расчетный ток по л4, стр. 153 выбираем вводную панель типа П-3722-10 на Iн =250А.

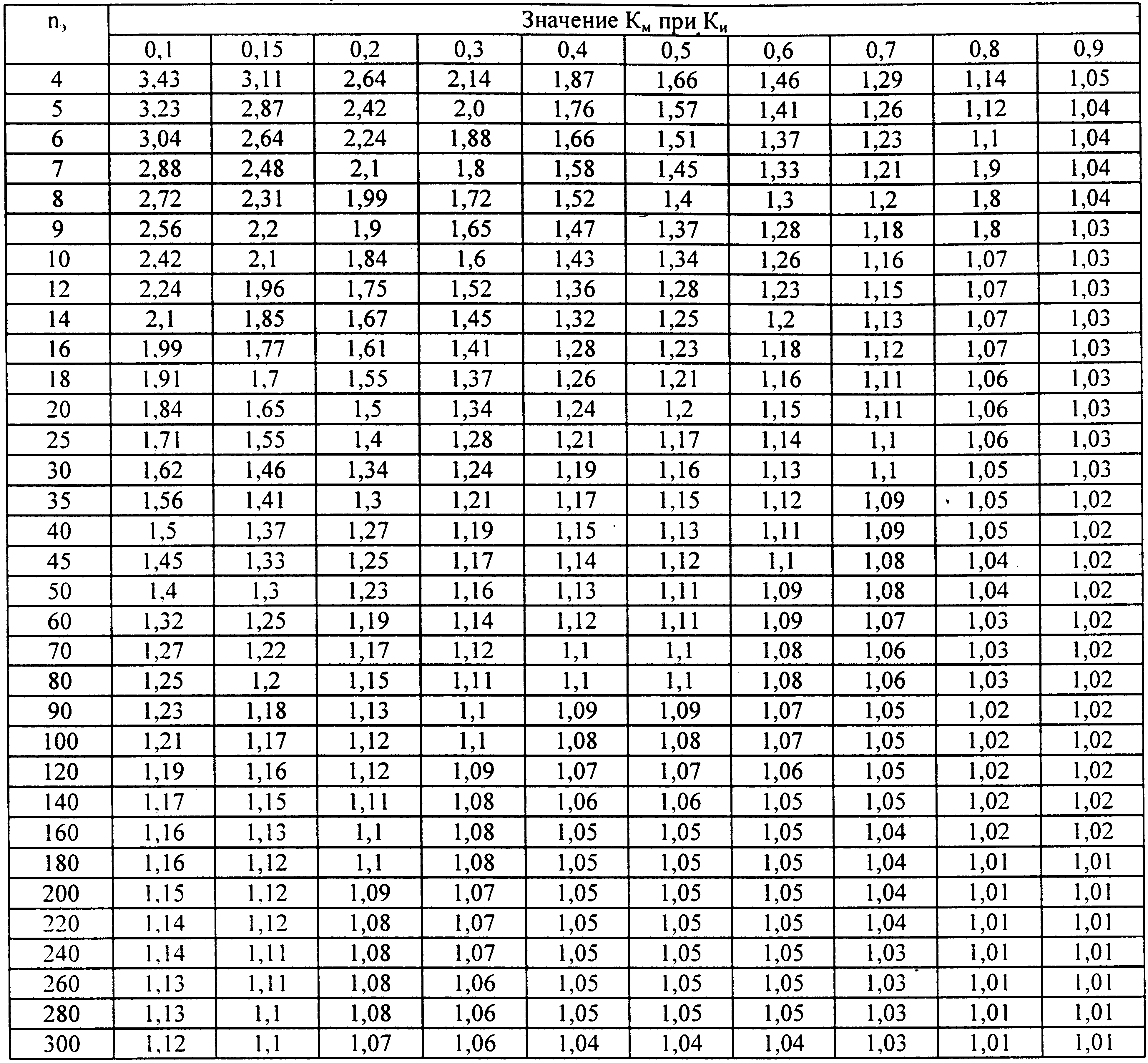

Коэффициент максимума к для различных коэффициентов использования Ки в зависимости от эффективного числа приёмников nэ.
Таблица значений коэффициента К2
Число кабелей |
Число слоёв |
||
1 |
2 |
3 |
|
3 - 6 |
0,81 |
0,73 |
-- |
7 – 20 |
0,71 |
0,62 |
0,54 |
21 – 40 |
0,67 |
0,55 |
0,50 |
> 40 |
0,61 |
0,55 |
0,50 |
Таблица значений коэффициента S
S, мм2 |
2,5 |
4,0 |
6,0 |
10 |
16 |
25 |
35 |
R0, Ом/км |
12,6 |
7,9 |
5,56 |
3,16 |
1,98 |
1,28 |
0,92 |
S, мм2 |
50 |
70 |
95 |
120 |
150 |
185 |
240 |
R0, Ом/км |
0,64 |
0,46 |
0,34 |
0,27 |
0,21 |
0,17 |
0,132 |
