Расчет и выбор передачи.

1. По ГОСТ 10624-63 выбираем приводное устройство типа ПК-5040-3 с диаметром барабана 400 мм Д_б = 0,4 м. Л2 с.44

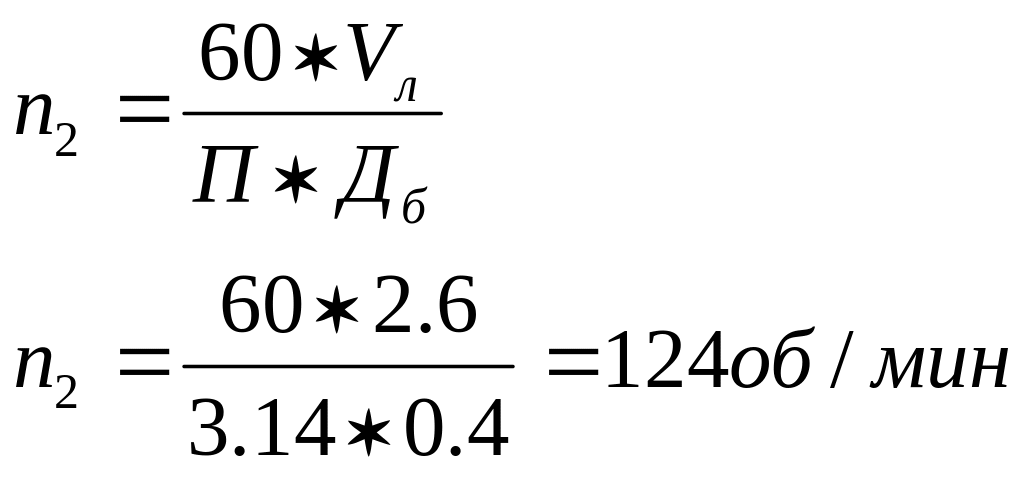

2. Определим скорость вращения приводного барабана

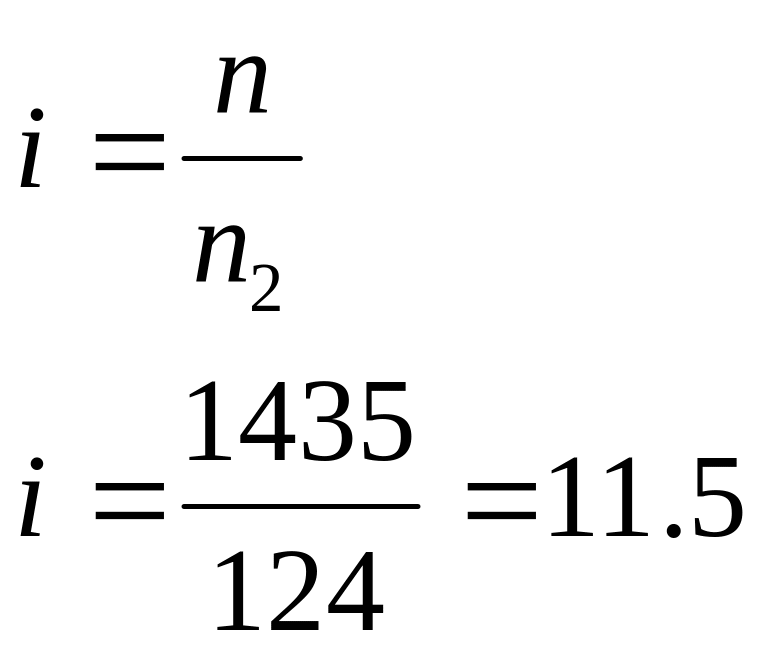

3. Найдем передаточное число

Несмотря на то, что передаточное число больше 10 выбираем клиноременную передачу, т.к. мощность двигателя невелика.

4. Для того, чтобы выбрать шкив на двигатель Д₁ необходимо подобрать шкив на приводное устройство Д₂.

По ГОСТ 10624-63 предусмотрено 2 варианта шкивов для Д₂.

I вариант Д₂ = 1000 мм.

II вариант Д₂ = 1250 мм.

Первый вариант с Д₂ = 1000 мм дешевле и меньше по размерам, поэто­му в дальнейшем расчете примем его.

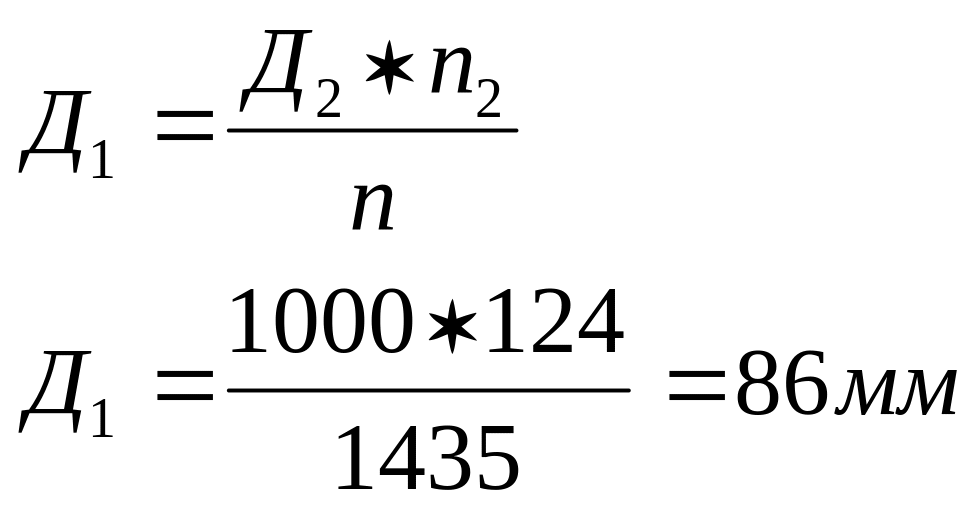

Определим диаметр шкива двигателя

5. По ГОСТ 1284-68 (л2, стр. 376 приложение 6) выбираем стандартный диаметр шкива на двигатель Д₁ = 100 мм

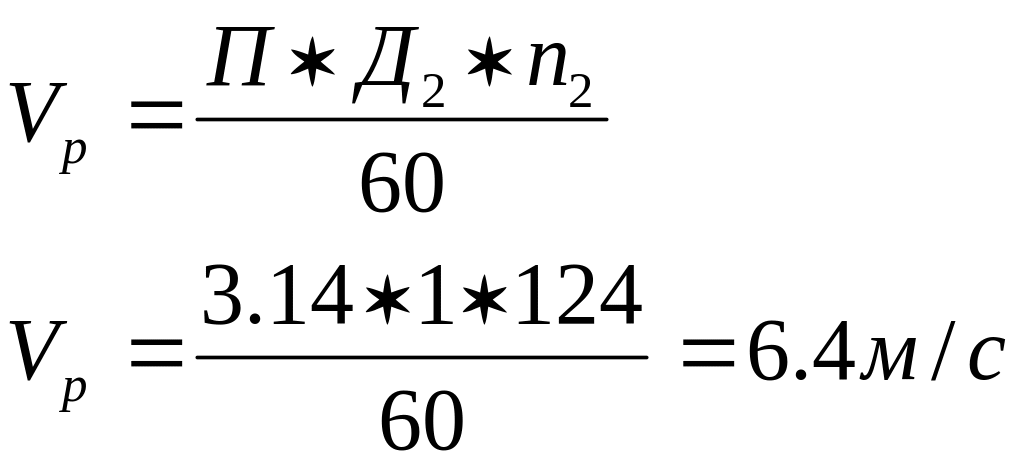

6. Подбираем тип ремня для передачи, поэтому нужно определить ско­рость ремней.

По (л2, стр. 70) вбираем ремень типа «А» для мощности двигателя от 3 кВт и более и для скорости ремней до 10 м/с.

Вывод: в результате расчета привода получено: двигатель 4А100S41Р44, тип передачи - клиноременная, тип приводного устройства ПК 5040-3, диаметр шкива электродвигателя Д₁ = 100 мм, диаметр шкива приводного устройства Д2 = 1000 мм, тип ремня «А».

Расчет и выбор электродвигателя для скребкового конвейера

(ЭД № 72)

Исходные данные:

Q = 80 т/ч – производительность L = 21 м - длина

К = 1,2 - коэффициент, учитывающий мощности необходимую для преодо­ления сопротивления, оказываемого продуктом

W = 0,55 - коэффициент сопротивления движения продукта (л2, стр. 79) В = 0,7 м - высота подъема продукта Л = 0,9 - КПД

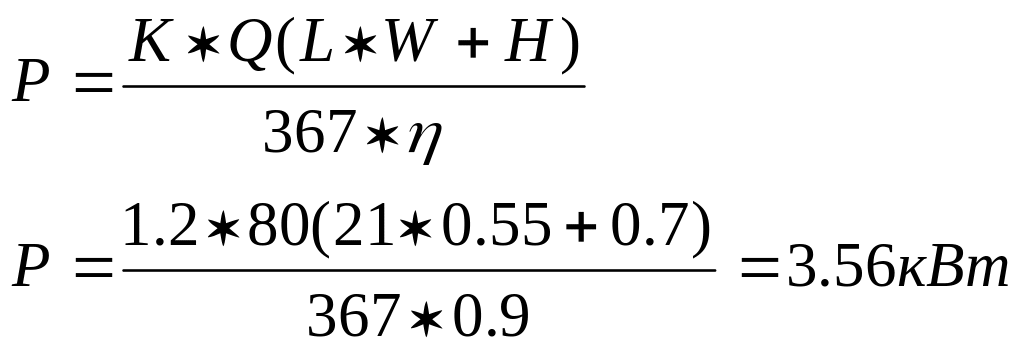

1. Определим мощность двигателя транспортера.

2. Учитывая характеристику проектирующего объема по пожаро-взрывоопасности, выбираем двигатель единой серии, асинхронный, со степе­нью защиты IР44.

Технические данные выбранных двигателей заносим в таблицу №2

Таблица №__

Тип ЭД	Рн кВт	Iн А	n об/мин	Cos	КПД %	Iпуск/Iном
4А100L4IР44	4	8,6	1500	0,84	84	6
4А112МВ6IР44	4	9,15	1000	0,81	82	6

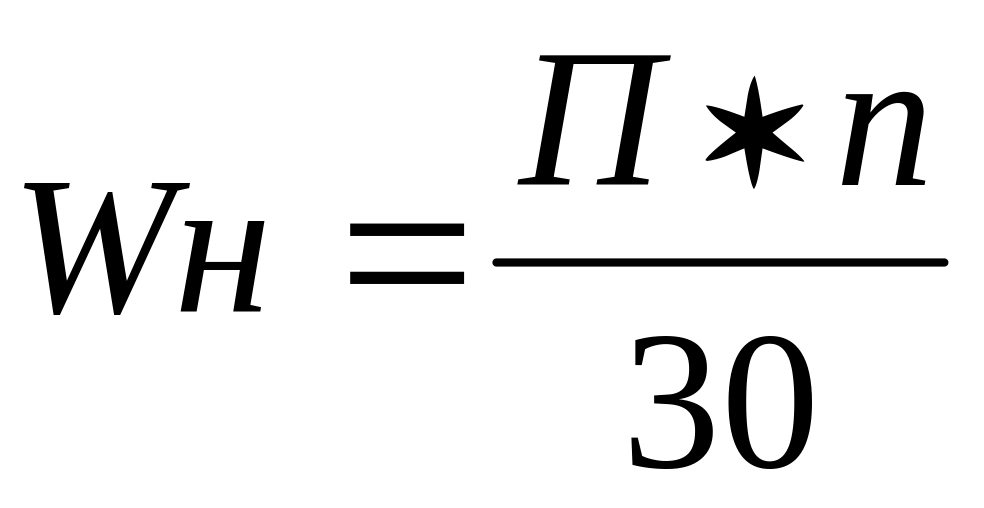

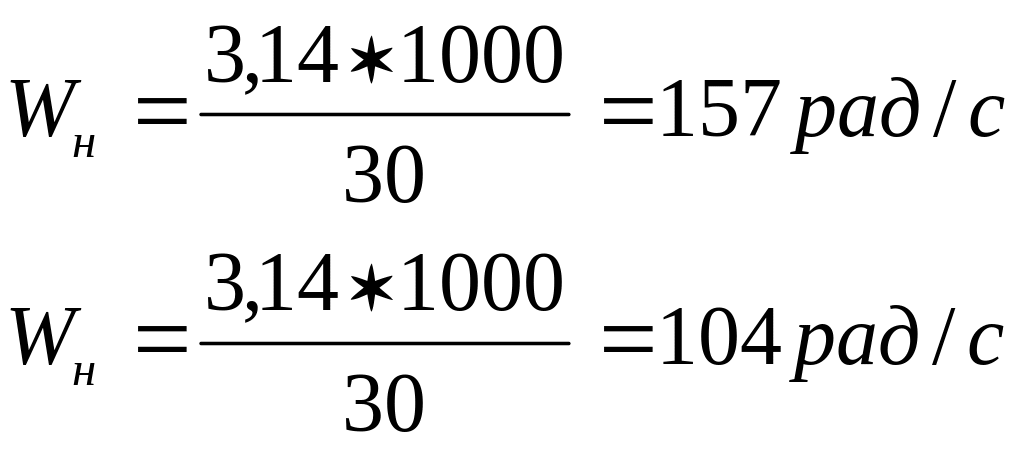

3. Проверим выбранные двигатели на пусковую способность 3.1. Определим угловую номинальную скорость

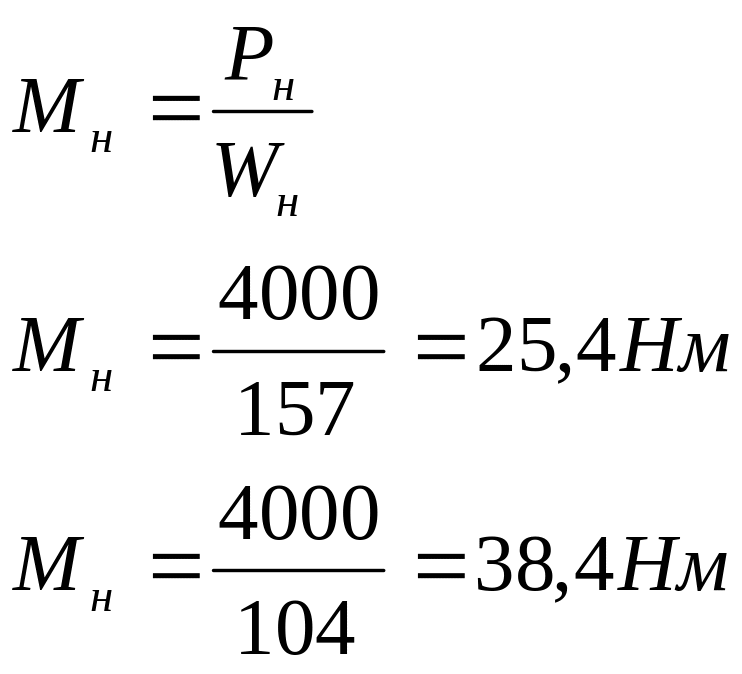

3.2. Определим номинальный момент на валу двигателя

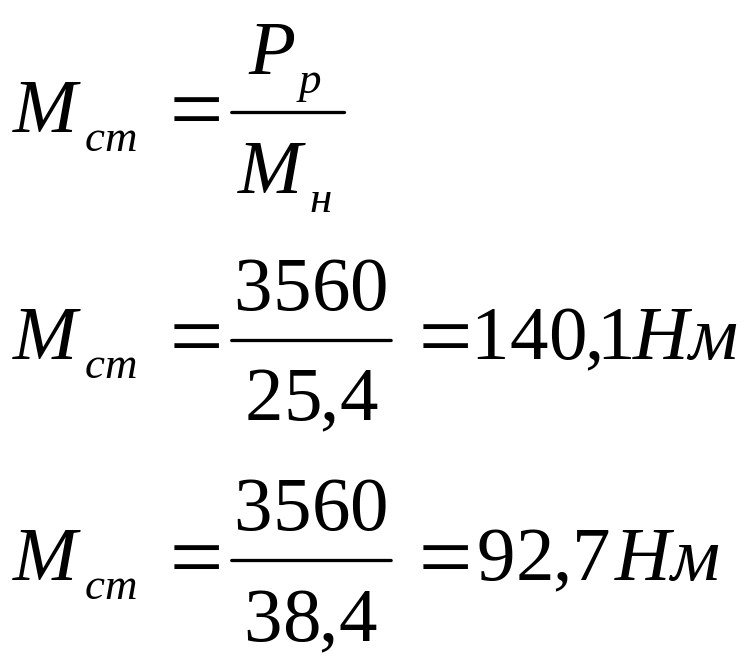

3.2. Определим приведенный статический момент

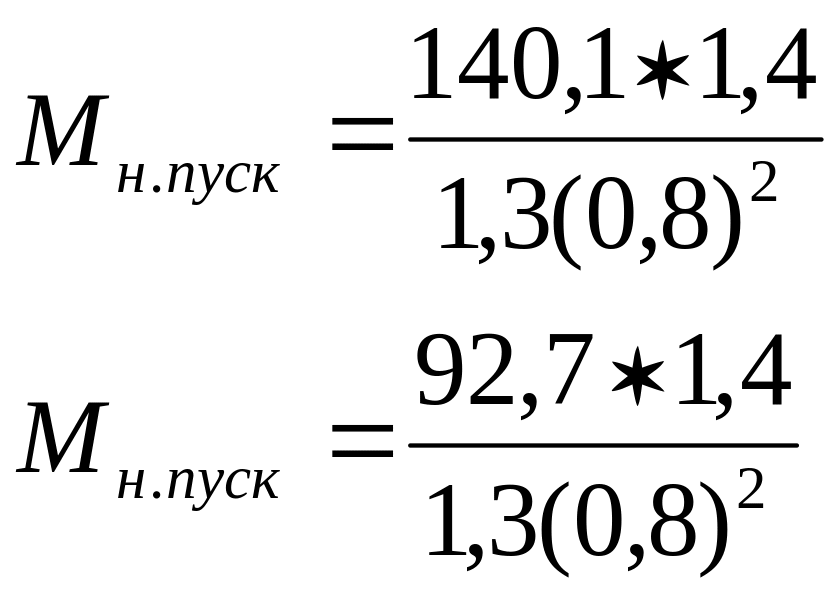

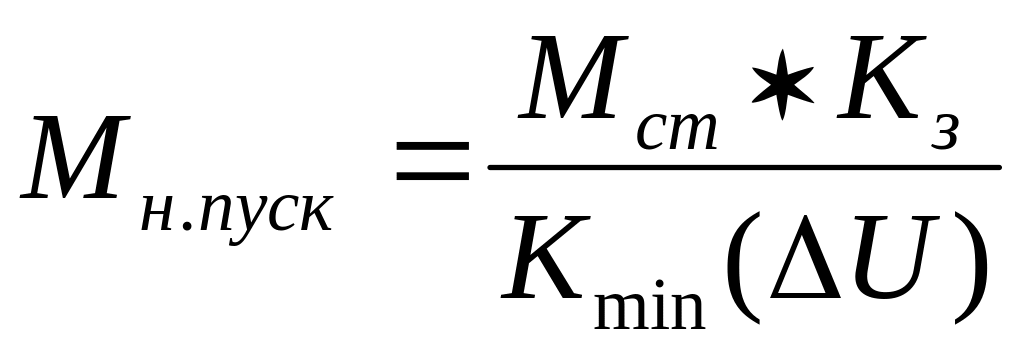

3.3. Определим номинальный момент двигателя, приняв снижение на­пряжения 0,8В = 0,8В

где К_з - коэффициент запаса, равный 1,4;

К_min - коэффициент минимума, равный 1,3

Условия нормального запуска двигателей:

М_н.пуск М_ст

235,7 Нм > 140,1 Нм (для n = 1500 об/мин)

156 Нм > 92,7 Нм (для n = 1000 об/мин)

Значит, запуск выбранных двигателей возможен.
