6.1.11 Число рабочих бульдозеров на отвале (рабочий парк):
Nрб = Vвг / Qбг, ( 5.13)
где Vвг –объем бульдозерных работ на отвале, равный годовому объему вскрыши, м3/г;
Qбг – годовая производительность бульдозера, м3/г.
5.1.12 Инвентарный парк бульдозеров:
Nиб = Nрб f,
где f - коэффициент резерва, (принимается 1,3-1,4).
6.2. Отвалообразование при ж/д транспорте.
На ж/д отвале применяют , как правило, экскаваторы.
Если складируемые породы обладают слабой устойчивостью, применяется схема последовательной отсыпки отвальных ярусов. Экскаватор при этом при прямом ходе , располагаясь ниже уровня ж/д путей, проводит отсыпку нижнего подуступа, а при обратном ходе укладывает породу в в верхний подуступ отвального яруса. Для приема породы из думпкаров экскаватор сооружает приемный бункер, глубиной 0,8 – 1,0 м на полуторную или двойную длину думпкара. Этот бункер перемещается по мере отсыпки подуступа вместе с экскаватором.
Если складируемые породы устойчивы, то применяют схему с одновременной укладкой пород сначала в нижний и затем в верхний подуступы.

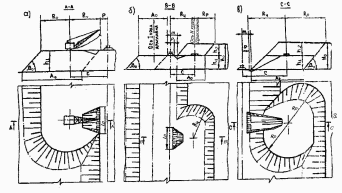

Технологические схемы работы экскаваторов на отвале представлены на рис. 6.1
Рис.6.1. Технологические схемы работы экскаваторов на отвале. 34
Общая высота отвала на равнинной поверхности составляет 30-60 м, а на гористой 100 м и более.
6.2.1 Высота яруса отвала при отсыпке двумя подуступами:
Hо =h1 + h2, м (6.14)
где h1 и h2 – соответственно высота нижнего и верхнего подуступов, м
h5 + h2 ≤ Hhmax - lо, (6.15)
где lо – минимальный зазор между днищем открытого ковша и отсыпаемым отвалом, м (принимается 0,7-1,0 м).
h1 = (Hо + h5) - h2, м (6.16)
h5 = Hо ( Kр1 –Kр0), м (6.17)
где h5 – превышение вновь формируемой отвальной заходки над старой, м
Kр1 – коэффициент разрыхления породы, отсыпаемой в отвал;
Kро – коэффициент остаточного разрыхления породы в отвале.
Кр0 = (1,06-1,15) Кр1, (6.18)
Кр1 = (1,05-1,1) Крк, (6.19)
где Крк – коэффициент разрыхления породы в ковше (принимается для наносов 1,1-1,2; для взорванной породы 1,3-1,45).
6.2.2. Шаг передвижки отвальных путей (ширина отвальной тзаходки):
Ао = Rч + Rр, м (6.20)
где Rч, Rр – соответственно фактический радиус черпания и радиус разгрузки экскаватора, м.
6.2.3 Пропускная способность отвального тупика по объему в целике между двумя перекладками пути:
Vо = Lо Aо Hо / Kро, м3 (6.21)
где Lо – длина отвального тупика, м.
6.2.4 Продолжительность работы отвального тупика между двумя перекладками пути:
Тт = Vо / Vсут, суток (6.22) 35
где Vсут – суточная приемная способность отвального тупика, м3/ сутки,
Vсут = nс Vгр, м3/сутки, (6.23)
где nс – число поездов, разгружаемых на отвальном тупике за сутки;
Vгр – объем породы, перевозимой поездом за один рейс, м3.
6.2.5 Количество составов, разгружаемых на отвале в сутки:
Nс =Kнр Tсут / ( tо + tр), (6.24)
где Kнр – коэффициент , учитывающий неравномерность работы тупика, (принимается 0,85-0,95);
Tсут – время работы отвального тупика в сутки, час (принимается 21 час);
tо – время обмена поездов на отвале, час;
tр – время разгрузки поезда, час.
tо = 2Lоб / Vо + τв, час (6.25)
где Lоб – среднее расстояние от обменного пункта до отвального экскаватора, км
Vо – средняя скорость движения поезда по отвальным путям, км/час (принимается 15-20 км/час);
τв – время, затраченное на связь, час.
Lоб = 0,5 Lо, км; (6,26)
tр = n τn, час, (6.27)
где n – количество вагонов в составе;
τn – продолжительность разгрузки одного вагона, час (принимается в летнее время 0,025- 0 033 час; в зимнее время 0,05- 0,07час).
6.2.6. Число отвальных тупиков в работе:
Nтр = Vвс / Vсут, шт (6.28)
где Vвс – среднесуточный объем вскрыши, поступающей на отвал, м3
6.2.7 Общее число ж/д тупиков на отвале:
Nто = Nтр (1 + t пт/ tт), шт (6.29)
где tпт - продолжительность перекладки пути на отвальном тупике, сутки;
tт – продолжительность работы тупика, сут.
36
tпт = (0,001-0,0016) Но, сут. (6.30)
7. Выбор оборудования для заряжания и забойки скважин
7.1 Для транспортирования ВВ и заряжания скважин при ведении БВР применяют следующие типы машин.
Таблица 7.1 Технологическая характеристика зарядных машин
-
Показатели
Типы машин
МЗП- 6
МЗ -4А
МЗ-3А
МЗ-3Б
Производительность при непрерывной работе, кг/мин
Подача ВВ в скважину
Грузоподъемность, т
Емкость бункера, м3
Масса с ВВ, т
300
воздухом
6
7,5
19,5
450
шнеком
25
26,6
49,5
300
воздухом
10
11,3
23,5
600
шнеком
10
11,3
23,0
