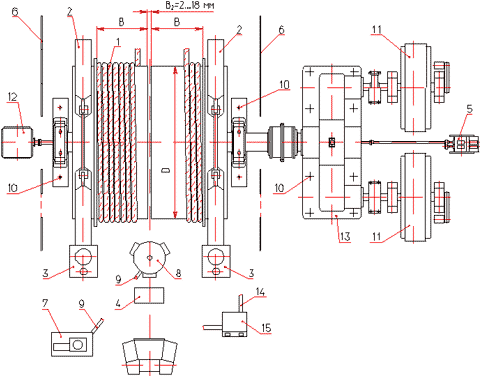

Двухбарабанные с редукторным приводом
|
1 - барабаны в сборе; 2 - тормоз; 3 - привод тормозной; 4 - панель управления; 5 - ограничитель скорости дублирующий; 6 - ограждение; 7 - воздушно-компрессорная станция; 8 - воздухосборник; 9 - арматура и трубы пневмосистемы; 10 - комплект анкерных частей; 11 - подъемные электродвигатели; 12 - аппаратура управления; 13 - механизм привода; 14 - арматура и трубы системы смазки; 15 - смазочная станция системы смазки.
Технические характеристики
Тип подъемной машины |
D, мм |
B, мм |
nслоев |
Pст, кН |
P, кН |
V, м/с |
Масса, т |
2Ц-4×1,8 с механизмом привода |
4000 |
1800 |
1 |
250 |
160 |
12 |
112 |
2Ц-4×1,8Д с механизмом привода |
4000 |
1800 |
2 |
250 |
160 |
12 |
118 |
2Ц-4×2,3 с механизмом привода |
4000 |
2300 |
1 |
250 |
160 |
12 |
116 |
2Ц-4×2,3Д с механизмом привода |
4000 |
2300 |
2 |
250 |
160 |
12 |
128 |
2Ц-5×2,4 с механизмом привода |
5000 |
2400 |
1 |
280 |
210 |
14 |
182 |
2Ц-5×2,4Д с механизмом привода |
5000 |
2400 |
2 |
280 |
210 |
14 |
193 |
2Ц-6×2,4 с механизмом привода |
6000 |
2400 |
1 |
320 |
240 |
16 |
207 |
2Ц-6×2,4Д с механизмом привода |
6000 |
2400 |
2 |
320 |
240 |
16 |
222 |
2Ц-6×2,8 с механизмом привода |
6000 |
2800 |
1 |
360 |
270 |
16 |
216 |
2Ц-6×2,8Д с механизмом привода |
6000 |
2800 |
2 |
360 |
270 |
16 |
221 |

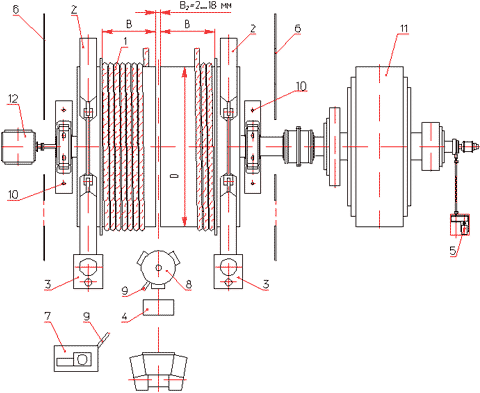

Двухбарабанные с безредукторным приводом
|
1 - барабаны в сборе; 2 - тормоз; 3 - привод тормозной; 4 - панель управления; 5 - ограничитель скорости дублирующий; 6 - ограждение; 7 - воздушно-компрессорная станция; 8 - воздухосборник; 9 - арматура и трубы пневмосистемы; 10 - комплект анкерных частей; 11 - подъемный электродвигатель; 12 - аппаратура управления.
Технические характеристики
Тип подъемной машины |
D, мм |
B, мм |
nслоев |
Pст, кН |
P, кН |
V, м/с |
Масса, т |
2Ц-5×2,4 без механизма привода |
5000 |
2400 |
1 |
280 |
210 |
14 |
118 |
2Ц-5×2,4Д без механизма привода |
5000 |
2400 |
2 |
280 |
210 |
14 |
130 |
2Ц-5×2,8 без механизма привода |
5000 |
2800 |
1 |
560 |
400 |
14 |
223 |
2Ц-6×2,4 без механизма привода |
6000 |
2400 |
1 |
320 |
240 |
16 |
144 |
2Ц-6×2,4Д без механизма привода |
6000 |
2400 |
2 |
320 |
240 |
16 |
158 |
2Ц-6×2,8 без механизма привода |
6000 |
2800 |
1 |
360 |
270 |
16 |
152 |
2Ц-6×2,8Д без механизма привода |
6000 |
2800 |
2 |
360 |
270 |
16 |
157 |
2Ц-6×2,8У без механизма привода |
6000 |
2800 |
1 |
560 |
400 |
16 |
240 |
