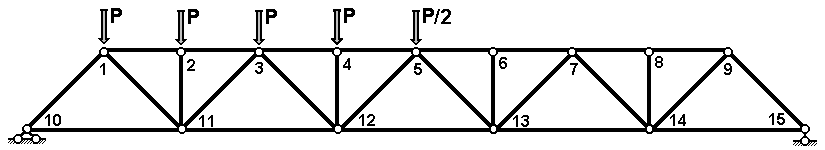

Ф ерма пролетом 30 метров, нагрузка на всем пролете Ферма пролетом 30 метров, нагрузка на половине пролета
Таблица П.4
Стержень |
Усилия при нагрузке на |
Стержень |
Усилия при нагрузке на |
||
всем пролете |
половине пролета |
всем пролете |
половине пролета |
||
1-2 |
-8,000 |
-5,500 |
1-10 |
-6,364 |
-4,596 |
2-3 |
-8,000 |
-5,500 |
1-11 |
4,950 |
3,182 |
3-4 |
-12,000 |
-7,000 |
2-11 |
-1,000 |
-1,000 |
4-5 |
-12,000 |
-7,000 |
3-11 |
-3,536 |
-1,768 |
5-6 |
-12,000 |
-5,000 |
3-12 |
2,121 |
0,354 |
6-7 |
-12,000 |
-5,000 |
4-12 |
-1,000 |
-0,500 |
7-8 |
-8,000 |
-2,500 |
5-12 |
-0,707 |
1,061 |
8-9 |
-8,000 |
-2,500 |
5-13 |
-0,707 |
-1,768 |
10-11 |
4,500 |
3,250 |
6-13 |
-1,000 |
0,000 |
11-12 |
10,500 |
6,750 |
7-13 |
2,121 |
1,768 |
12-13 |
12,500 |
6,250 |
7-14 |
-3,536 |
-1,768 |
13-14 |
10,500 |
3,750 |
8-14 |
-1,000 |
0,000 |
14-15 |
4,500 |
1,250 |
9-14 |
4,950 |
1,768 |
|
|
|
9-15 |
-6,364 |
-1,768 |

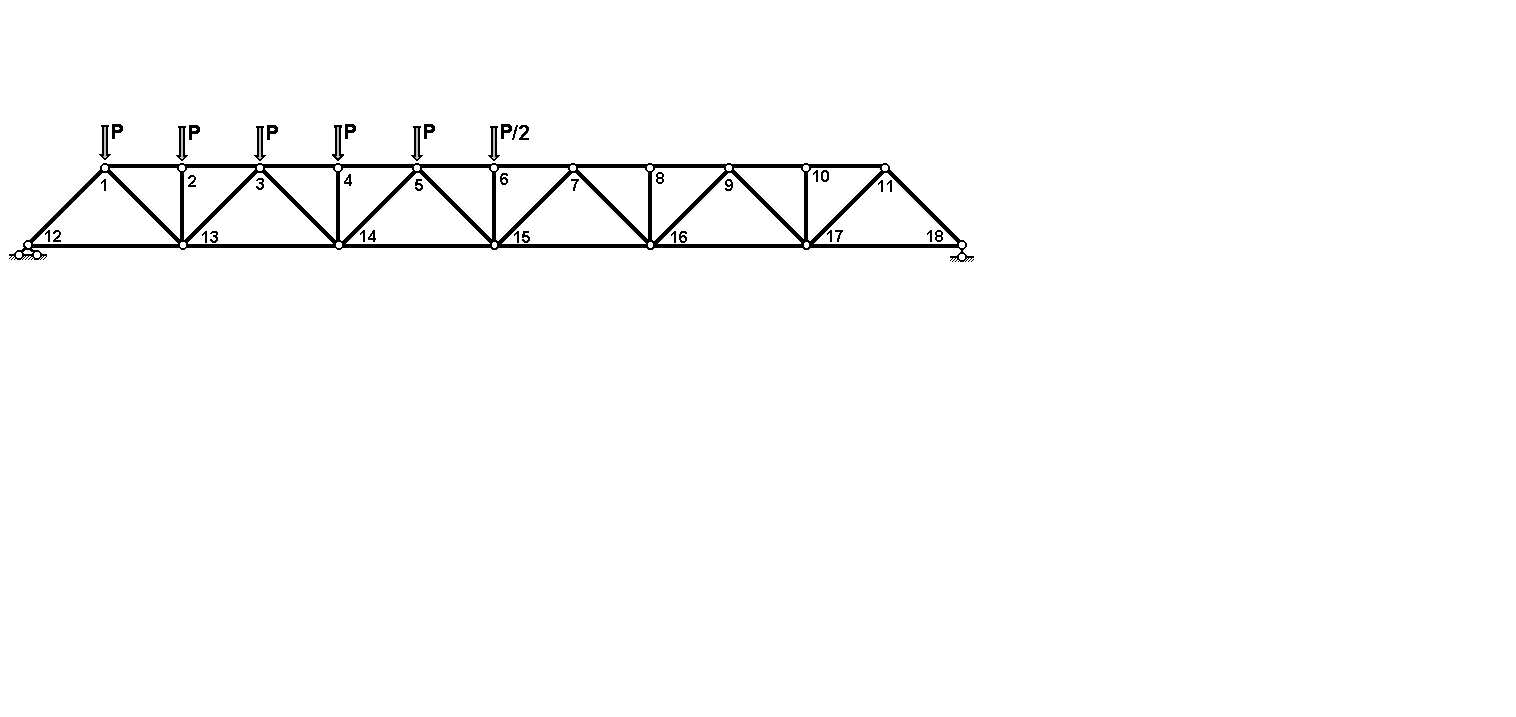

Ферма пролетом 36метров, нагрузка на всем пролете ф ерма пролетом 36метров, нагрузка на половине пролета
Т
аблица
П.5
Стержень |
Усилия при нагрузке на |
Стержень |
Усилия при нагрузке на |
||
всем пролете |
половине пролета |
всем пролете |
половине пролета |
||
1-2 |
-10,000 |
-7,000 |
1-12 |
-7,778 |
-5,657 |
2-3 |
-10,000 |
-7,000 |
1-13 |
6,364 |
4,243 |
3-4 |
-16,000 |
-10,000 |
2-13 |
-1,000 |
-1,000 |
4-5 |
-16,000 |
-10,000 |
3-13 |
-4,950 |
-2,828 |
5-6 |
-18,000 |
-9,000 |
3-14 |
3,536 |
1,414 |
6-7 |
-18,000 |
-9,000 |
4-14 |
-1,000 |
-1,000 |
7-8 |
-16,000 |
-6,000 |
5-14 |
-2,121 |
0,000 |
8-9 |
-16,000 |
-6,000 |
5-15 |
0,707 |
-1,414 |
9-10 |
-10,000 |
-3,000 |
6-15 |
-1,000 |
-0,500 |
10-11 |
-10,000 |
-3,000 |
7-15 |
0,707 |
2,121 |
12-13 |
5,500 |
4,000 |
7-16 |
-2,121 |
-2,121 |
13-14 |
13,500 |
9,000 |
8-16 |
-1,000 |
0,000 |
14-15 |
17,500 |
10,000 |
9-16 |
3,536 |
2,121 |
15-16 |
17,500 |
7,500 |
9-17 |
-4,950 |
-2,121 |
16-17 |
13,500 |
4,500 |
10-17 |
-1,000 |
0,000 |
17-18 |
5,500 |
1,500 |
11-17 |
6,364 |
2,121 |
|
|
|
11-18 |
-7,778 |
-2,121 |
Таблица П.6
