Диаграмма Ганта
Диаграмма Ганта (англ. Gantt chart, также ленточная диаграмма, график Ганта) – это популярный тип диаграмм, который используется для иллюстрации плана, графика работ по какому-либо проекту. Является одним из методов планирования проектов (рис.1).
Первый формат диаграммы был разработан Генри Л. Гантом в 1910 году.
Диаграмма Ганта представляет собой отрезки (графические плашки), размещенные на горизонтальной шкале времени. Каждый отрезок соответствует отдельной задаче или подзадаче. Задачи и подзадачи, составляющие план, размещаются по вертикали. Начало, конец и длина отрезка на шкале времени соответствуют началу, концу и длительности задачи. На некоторых диаграммах Ганта также показывается зависимость между задачами. Диаграмма может использоваться для представления текущего состояния выполнения работ: часть прямоугольника, отвечающего задаче, заштриховывается, отмечая процент выполнения задачи; показывается вертикальная линия, отвечающая моменту «сегодня».

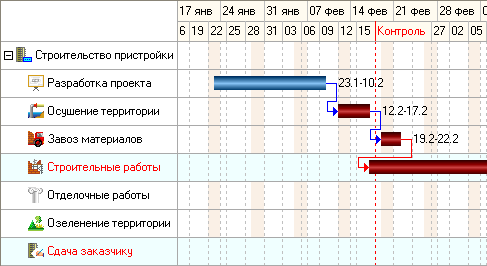

Рис.1 Диаграмма Ганта
Жизненный цикл проекта
Проект может быть разбит как на подпроекты, так и на фазы. Совокупность фаз представляет собой жизненный цикл проекта.
Жизненный цикл проекта (англ. Project Life Cycle) – последовательность фаз проекта, задаваемая исходя из потребностей управления проектом.
В рамках методологии Института управления проектами (англ. Project Management Institute) жизненный цикл проекта имеет 5 фаз:
Инициация (англ. Initiating);
Планирование (англ. Planning);
Выполнение (англ. Executing);
Контроль и мониторинг (англ. Controlling and Monitoring);
Завершение (англ. Closing).
Моделирование жизненного цикла проекта по принципу «водопада»
При моделировании по принципу «водопада» работа над проектом движется линейно через ряд фаз, таких как:
анализ требований (исследование среды);
проектирование;
разработка и реализация подпроектов;
проверка подпроектов;
проверка проекта в целом.
Недостатками такого подхода являются накопление возможных на ранних этапах ошибок к моменту окончания проекта и, как следствие, возрастание риска провала проекта, увеличение стоимости проекта.
Моделирование жизненного цикла проекта по итеративной модели
Итеративный подход (англ. iteration – повторение) – выполнение работ параллельно с непрерывным анализом полученных результатов и корректировкой предыдущих этапов работы. Проект при этом подходе в каждой фазе развития проходит повторяющийся цикл: Планирование – Реализация – Проверка – Оценка (англ. plan-do-check-act cycle).
Преимущества итеративного подхода:
снижение воздействия серьезных рисков на ранних стадиях проекта, что ведет к минимизации затрат на их устранение;
организация эффективной обратной связи проектной команды с потребителем (а также заказчиками, стейкхолдерами) и создание продукта, реально отвечающего его потребностям;
акцент усилий на наиболее важные и критичные направления проекта;
непрерывное итеративное тестирование, позволяющее оценить успешность всего проекта в целом;
раннее обнаружение конфликтов между требованиями, моделями и реализацией проекта;
более равномерная загрузка участников проекта;
эффективное использование накопленного опыта;
реальная оценка текущего состояния проекта и, как следствие, большая уверенность заказчиков и непосредственных участников в его успешном завершении.
Пример реализации итеративного подхода – методология разработки программного обеспечения, созданная компанией Rational Software.
Моделирование жизненного цикла проекта по спиральной модели
Рассматривается зависимость эффективности проекта от его стоимости с течением времени. На каждом витке спирали выполняется создание очередной версии продукта, уточняются требования проекта, определяется его качество и планируются работы следующего витка.
Моделирование жизненного цикла проекта инкрементным методом
Инкрементное построение: разбиение большого объема проектно-конструкторских работ на последовательность более малых составляющих частей.
3. Системы автоматизированного проектирования
3.1. Толкования и расшифровки
Комплексная программа по автоматизации проектных работ предусматривает наращивание уровня их автоматизации. Уровень автоматизации определяется следующими компонентами: технической базой, программным и информационным обеспечением, организацией работ, которые должны быть тесно увязаны в систему автоматизированного проектирования (САПР).
Система автоматизированного проектирования (САПР) – автоматизированная система, реализующая информационную технологию выполнения функций проектирования, представляет собой организационно-техническую систему, предназначенную для автоматизации процесса проектирования, состоящую из персонала и комплекса технических, программных и других средств автоматизации его деятельности.
Толкование первое – неверное
САПР – система автоматического проектирования. Понятие «автоматический» подразумевает функционирование системы самостоятельно, без участия человека. В системах автоматизированного проектирования часть функций выполняет человек, а автоматическими являются только отдельные проектные операции и процедуры. Термин «автоматизация» подчёркивает ограниченное участие человека в процессе проектирования.
Толкование второе – равноценное
САПР – система автоматизации проектных работ. Такая расшифровка аббревиатуры используется реже первой. В современной технической, учебной литературе и государственных стандартах используется трактовка САПР, как системы автоматизированного проектирования.
Толкование третье – альтернативное
САПР – система автоматизированного проектирования – программное средство для автоматизации проектирования. В настоящее время, общеупотребительным является понимание САПР как, прикладного программного средства для осуществления проектной деятельности. Следует отметить, что в отечественной литературе и государственных стандартах САПР определяется как более ёмкое понятие, охватывающее широкий круг вопросов, включающий не только программные средства.
Английский эквивалент
Для перевода САПР на английский язык используется термин CAD (англ. computer-aided design), подразумевающий использование компьютерных технологий в проектировании. В ГОСТ 15971-90 термин «Computer-aided design» приводится как стандартизированный англоязычный эквивалент термина «автоматизированное проектирование». Понятие CAD может обозначать как программные и аппаратные средства, так и аппаратно-программные комплексы автоматизации проектирования. Понятие CAD не является полным эквивалентом САПР, как организационно-технической системы. Термин САПР на английский язык может также переводится как CAD system, automated design system, CAE system.
