      1. Меню «калибровка».

Використовуючи цей розділ меню, можна провести основні перевірки приладу, а саме: [F1] – колімаційна помилка, [F2] – місце нуля (зеніту), [F3] – переглянути результати перевірок.

      1. Меню «параметры обмена данными».

Цей розділ надає можливість налаштувати комунікаційні параметри приладу.

  • «Скорость передачи» - вибір швидкості передачі даних: 2400, 4800, 9600, 19200 (біт на секунду).

  • «Биты данных» - вибір 7 або 8. [7] – передача даних проводиться пакетами по 7 біт. Це значення встановлюється автоматично, якщо парність вибрана як [Четность] або [Нечетность]. [8] – передача даних проводиться пакетами по 8 біт. Встановлюється автоматично, якщо парність встановлена [Нет].

  • «Четность» - [Четность] – парні, [Нечетность] – непарні, [Нет] – перевірка парності не проводиться (якщо біти даних встановлені 8).

  • «Конечная метка» - є можливість обрати [CRLF] – повернення курсору; перехід на новий рядок. [CR] – повернення курсору.

  • «Стоп-биты» -по замовчуванню встановлено 1.

      1. Меню «обмен даными».

Цей розділ меню надає можливість передавати дані на комп’ютер. Є такі доступні підпункти:

  • «Проект» - вибір проекту, дані з якого повинні бути передані на комп’ютер.

  • «Дата» - вибір сегменту передачі даних. По замовчуванню це формат GSI, його характеристику наведено у таблиці 1.6

  • «Формат» - формат даних, які передаються.

  • [SEND] – клавіша для запуску передачі даних.

Таблиця 1.6

Ідентифікатори формату gsi

Ідентифікатори формату

11

PtID (ідентифікатор)

21

Відлік по ГК

22

Вертикальний кут

25

Орієнтування

31

Похила віддаль

32

Горизонтальне прокладення

33

Перевищення

41-49

Коди і атрибути

51

ppm [в мм на км]

58

Постійна складова відбивача

81-83

Координати (E, N, H) точки спостереження

84-86

Координати (E, N, H) точки стояння

87

Висота відбивача

88

Висота приладу

      1. Меню «системная информация».

Розділ меню, в якому відображається корисна інформація для роботи. А саме:

  • «Аккумулятор» - індикація заряду акумулятора.

  • «Темп. инстр» - температура приладу.

  • «Дата» - поточна дата.

  • «Время» - поточний час.

  • [ДАТА] – клавіша для встановлення дати (доступні формати ДД.ММ.ГГГГ., ММ.ДД.ГГГГ., ГГГГ.ММ.ДД.).

  • [ВРЕМЯ] – клавіша для встановлення часу.

  • [ПО] – клавіша для перегляду програмного забезпечення приладу (Опер. Система, Прикладное ПО, Раскладка, Instr. Type, Serial Number).

      1. Меню «ПОРЯДОК ДЕЙСТВИЙ».

За допомогою цього розділу є можливість встановити вікно, з яким починає працювати прилад при його ввімкненні.

  • [OK] - зберегти поточні налаштування.

  • [ЗАПИСЬ] - визначаються клавіші, які при запусту тахеометра спрацьовують автоматично.

  • [ИГРАТЬ] – клавіша, яка запускає записану послідовність.

      1. Меню «НАСТРОЙКИ PIN».

Розділ для налаштування блокування тахеометра pin-кодом. Якщо дана функція увімкнена і pin-код введений 5 разів не правильно, для розблокування буде потрібний PUK-код (зазначений в документах до приладу). Після введення правильного PUK-коду PIN буде по замовчуванню встановлений «0» і захисна функція відключена.

  1. Набір прикладних програм меню «ПРОГРАММЫ»

Меню «ПРОГРАММЫ» включає в собі набір прикладних програм, які використовуються в геодезичному виробництві. Перелік кожної програми та короткі їх характеристики подані в розділі 1.3, в цьому розділі ми більш детально ознайомимося з кожною із програм їх налаштуванням та порядком виконання.

    1. Програма «Съемка»

Програма «СЪЕМКА» використовується для виконання тахеометричного знімання.

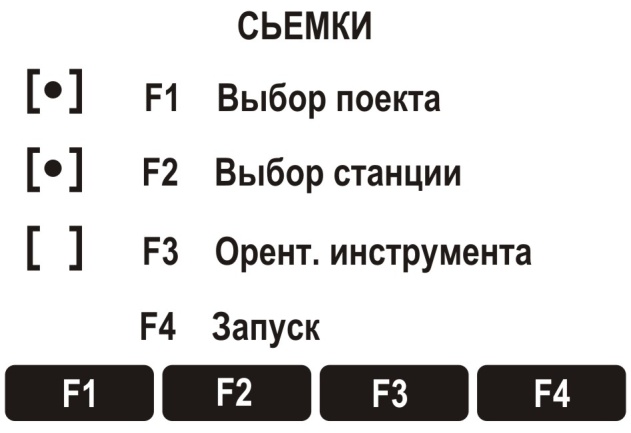

Після запуску програми необхідно виконати її налаштування з допомогою набору спеціальних функцій (Рис. 1.6).

На рисунку 2.1 значок навпроти функцій означає, що її налаштування записані.

Всі дані записуються в проекти (JOBS) аналогічно до комп'ютерних директорій. Проекти містять результати різного типу (наприклад, виміри, коди об'єктів, координати твердих точок, відомості про точки стояння й т.п.), Ці дані можна редагувати, налаштовувати під конкретні завдання, зчитувати й видаляти з допомогою функції [Выбор проекта].

Рис. 2.1 Вікно налаштування параметрів меню «СЪЕМКА»

Активні кнопки функції:

[НОВЫЙ] створення нового проекту;

[OK] - налаштування проекту й повернення в набір програм.

Для створення нового проекту користуємося дисплейною кнопкою [НОВЫЙ] і в полі [Проект] вводиться назва проекту, поля [Оператор], [Прим. 1], [Прим. 2] заповнювати не обов’язково, а поля [Дата] і [Время] заповнюються автоматично.

Ведення інформації виконується за допомогою функційних клавіш під відповідними символами в рядку дисплейних кнопок наступним чином:

Наводимо курсор на потрібну позицію.

  1. [ВВОД] активізуємо діалогове вікно введення даних.

  2. [F1]…[F4] вибираємо потрібний набір цифр або символів (Рис.2.2 а,б).

  3. [ ] підтверджуємо введення.

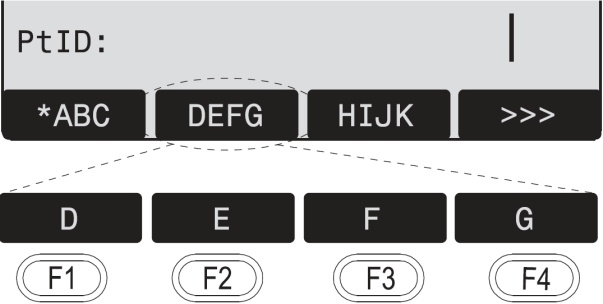

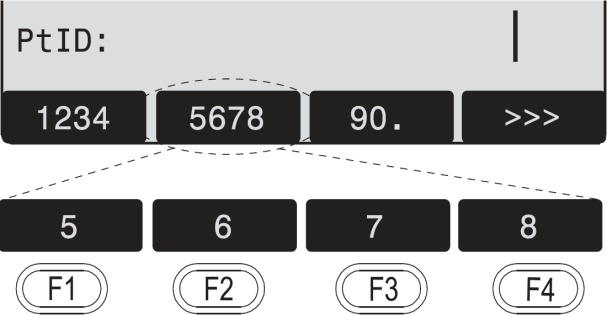

а) введення цифр

б) введення символів

Рисунко 2.2 Введення інформації

Вибір цифр обмежений допустимими значеннями величин, наприклад, для кутів у градусній мірі (до 360º).

Редагування введеної інформації здійснюється кнопками: [ ], [ ], [ ], [ ] – для вибору символу або цифри, яку необхідно замінити, [F1]…[F4] для введення нового символу і [ ] для підтвердження.

Після створення та вибору проекту необхідно задати координати станції стояння приладу. Оскільки всі розрахунки координат ведуться відносно координат поточної точки установки інструмента. Усі ці дані можуть водитися «вручну» або зчитуватися з пам'яті. Введення даних здійснюється функцією [Выбор станции].

Для введення точки необхідно обрати [XYH], де в полі [PtID] вводиться ідентифікатор станції, а в полях [X], [Y], [H] - її координати.

Для вибору точки з пам’яті приладу потрібно вибрати кнопку [СПИСОК], в результаті чого на дисплеї відобразиться список наявних в проекті точок, вибравши потрібну нам точку, натискаємо кнопку [OK]. Після введення або вибору координат станції автоматично відкриється меню висоти інструмента, яку вводимо в полі «h инст».

Останню операцію, яку необхідно виконати перед виконання знімання, є орієнтування горизонтального круга. Вона виконується з допомогою функції [Выбор станции]. Цю операцію можна виконати як за допомогою ручного введення, або із застосуванням точок з відомими координатами.

Для орієнтування ГК ручним введенням вибираємо опцію [Настройка измерений угла], вводимо потрібний нам відлік по ГК або встановлюємо відлік рівний 0º00’00’’, натиснувши кнопку [Hz=0], номер точки й висоту відбивача на ній. Для зміни режиму спостережень можемо перейти до настройок віддалеміра – кнопка [EDM]. Далі вибираємо дисплейну кнопку [ALL], в результаті чого вимірюємо віддаль та встановлюємо орієнтування станції.

Щоб виконати орієнтування станції за точками з відомими координатами вибираємо опцію [Координаты]. Вводимо координати орієнтирного пункту з допомогою клавіатури або вибираємо його з пам’яті тахеометра. Вводимо висоту відбивача й підтверджуємо введення.

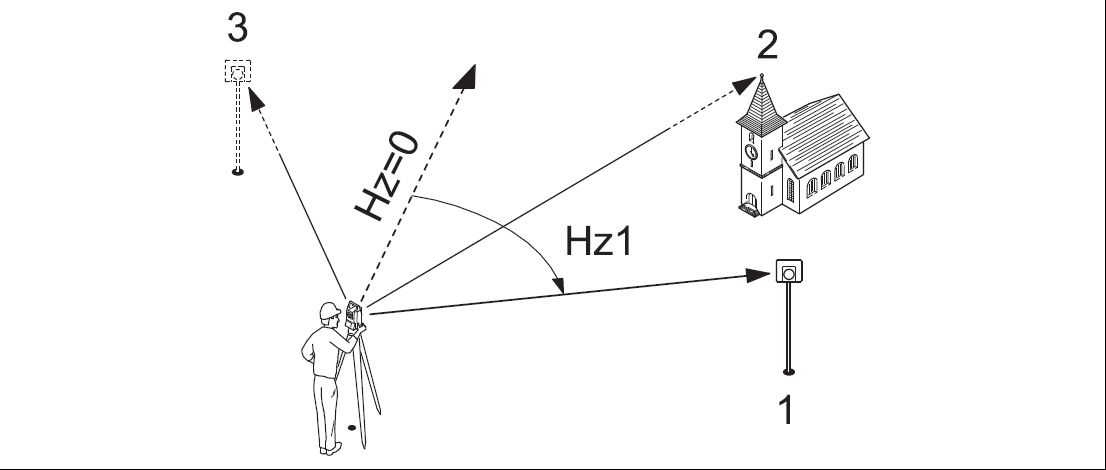

Для орієнтування ГК можна використовувати максимум 5 точок з відомими координатами (Рис.2.3).

На рисунку 2.3: 1. Вимірювана точка (відбивач). 2. Вимірювана точка (відбивач). 3. Вимірювана точка (відбивач).

Координати для виконання цієї операції можна одержати з внутрішньої пам'яті або ввести вручну.

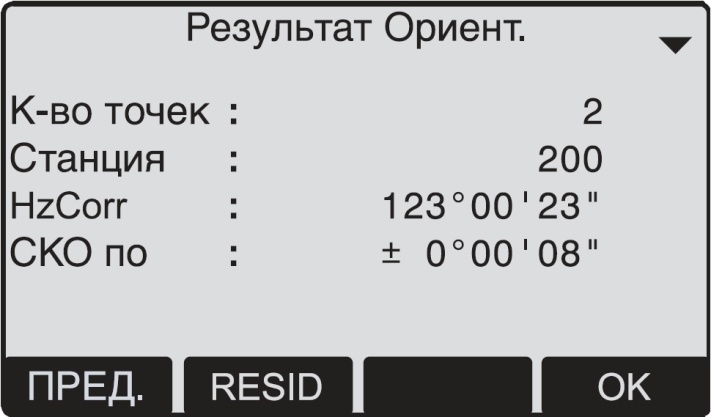

Після закінчення кожного виміру прилад запитує підтвердження про продовження або припинення вимірів. Позитивна відповідь [ДА] повертає користувача в меню вимірів для виконання наступного виміру. Негативна відповідь [НЕТ] переводить у вікно діалогу результатів (Рис. 2.4). Для обчислення та перегляду результатів визначення орієнтації користуємось кнопкою [ВЫЧ]. Щоб додати ще одну точку: [Сл. т-ка]

Рис. 2.3 Орієнтування ГК з допомогою декількох візирних цілей

Рис. 2.4 Вікно результатів орієнтування

На рисунку 2.4 кнопка [OK] показує обчислені елементи орієнтації ГК. Якщо виконується спостереження за двома й більше точками, то для обчислення орієнтації ГК застосовується метод найменших квадратів. Перегляд помилок здійснюється натисканням на кнопку [RESID] (рис. 2.5).

Рис. 2.5 Вікно помилок орієнтування

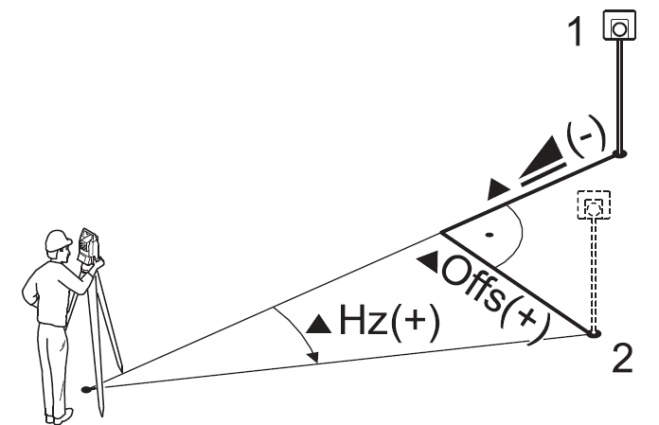

На рисунку 2.5 Гор – поправки в горизонтальні кути; - поправки в горизонтальне прокладення; Н - поправки в висоти. Зміст поправок наведено на рисунку 2.6.

Рис. 2.6 Зміст поправок для орієнтування

Орієнтування можна виконувати при двох кругах.

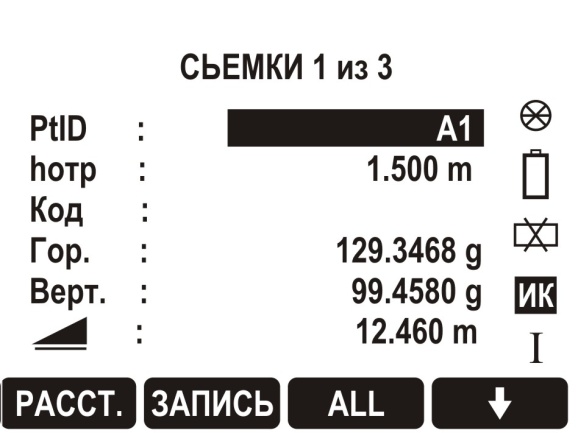

Після виконання орієнтування станції вибираємо функцію [Запуск], з допомогою якої здійснюється вимір пікетних точок. Діалогове вікно меню наведено на рисунку 2.7.

Рис. 2.7 Зовнішній вигляд меню тахеометричного знімання

На рисунку 2.7 в полі [PtID] вказується номер або пікетної точки або наступної станції. Можливо три варіанти нумерації: цифрова, символьна та цифрово-символьна. В першому та третьому варіанті номери точок під час знімання будуть змінюватися автоматично. В другому варіанті прилад автоматично після символу буде додавати цифру, починаючи від 1.

[hотр] – поле для введення висоти.

[Код] – поле для введедння кодів У кодах зберігається інформація про записані в пам'ять приладу об’єкти знімання. Операції кодування дозволяють формувати групи об'єктів, що спрощує подальшу обробку.

[Гор.] – значення горизонтального кута, в нашому випадку на рисунку 2.7 наведено в градах.

[Верт.] – значення вертикального кута.

[ ] – значення обчисленої горизонтальної проекції.

Дисплейна функція [РАССТ.] використовується для вимірювання віддалі та горизонтального, вертикального кутів, кнопка[ЗАПИСЬ] – для запису результатів вимірів, кнопка [ALL] – для виміру та запису результатів, [ ] – служить для перемикання до другої групи клавіш (Рис 2.8).

Рис. 2.8 Друга група кнопок в меню [СЬЕМКИ]

На рисунку 2.8 дисплейна кнопка [I-ID] для перемикання між індивідуальним номером точки та поточним номером точки, кнопка [КОД] запускає меню керування кодами.

Крім цього з правого краю рисунку 2.7 ми можемо побачити 5 індикаторів стану приладу:

[ ] – характеризує тип відбивача, що використовується (в даному випадку цей значок означає, що використовується стандартний відбивач);

[ ] – індикатор заряду батареї;

[ ] – індикатор стану компенсатора (компенсатор ввімкнено), - компенсатор вимкнено;

[ИК] – режим виміру віддалі в даному випадку режим на відбивач, [RL] – режим «без відбивача»

[I], [II] – індикатор положення горизонтального круга.

Також з допомогою кнопки [PAGE] на панелі приладу можна перейти до двох наступних сторінок меню, на яких відображається похила віддаль, перевищення та координати пікетних точок.
