Діапазон вимірюваних ліній на відбивач електронним тахеометром tcr405 Ultra в режимі rl-prism.

Атмосферні умови*	Станд. призма	Катафоти 60мм x 60мм
1	2200 m	600 m
2	7500 m	1000 m
3	> 10000 m	1300 m

*Атмосферні умови аналогічні до умов, наведених в таблиці 1.2

_{До комплекту} обладнання електронного тахеометра TCR405 Ultra входять: _{1) кабель для під’єднання до ПК;} 2) зеніт-окуляр або окуляр для спостереження при значних кутах нахилу труби (опція; 3) електронний тахеометр; 4) трегер; 5) зарядний пристрій; 6) юстувальне пристосування; 7) акумулятор GEB111; 8) адаптер GAD105 для міні-призми; 9) акумулятор GEB121; 10) наконечник для міні-призми; 11) пристрій GHT196 для вимірника висоти приладу; 12) вимірник висоти інструмента GHM007; 13) захисна кришка / кришка об'єктива; 14) віхи для міні-призми; 15) міні-призма з кріпленням; _{16) посібник користувача; 17) противага для установки зеніт-окуляра.}

Рис. 1.1. Комплект електронного тахеометра TCR405 Ultra

Зовнішній вигляд електронного тахеометра TCR405 Ultra наведено на рисунку 1.3. Керування роботою тахеометра, введення необхідних даних, вибір режиму роботи виконують за допомогою панелі керування (Рис. 1.3 – 11). Зовнішній вигляд панелі керування представлено на рисунку 1.2.

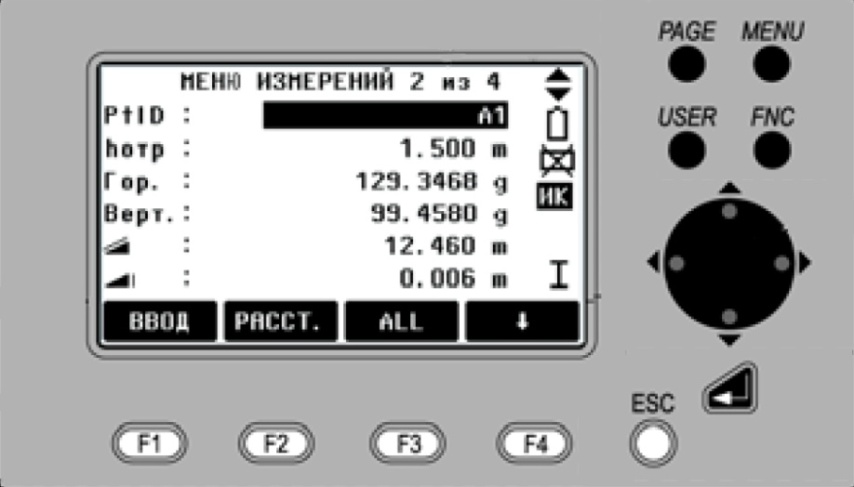

Рис. 1.2. Зовнішній вигляд панелі керування електронного тахеометра TCR405 Ultra

Пояснення до клавіш панелі керування:

[PAGE] – перехід до наступної сторінки для діалогових вікон, що включають кілька сторінок;

[MENU] – доступ до системної інформації, налаштувань приладу, до менеджера даних, меню перевірок та до параметрів обміну даними;

[USER] – визначається для функції, обраної в меню FNC;

[FNC] – швидкий доступ до функцій виконання вимірювань;

[ESC] – вихід з діалогового вікна або режиму редагування з поверненням до попередніх значень. Перехід до найближчого верхнього рівня;

[ ] – підтвердження введення, перехід до наступного розділу;

[F1]…[F4] – функційні клавіші. Вони розташовані в нижній частині дисплея і їм відповідають дисплейні функції. Наприклад з рис 1.2. клавіші [F1] відповідає дисплейна клавіша «ВВОД», клавіші [F2] – «РАССТ.», [F3] – «ALL», [F4] – « ».

[ ], [ ], [ ], [ ] –клавіша маніпулятор, дозволяє переміщувати курсор ліворуч, праворуч, в верх та в низ.

Основні компоненти електронного тахеометра TCR405 Ultra згідно з рисунком 1.3:

1) коліматорний приціл;

2) навідний ґвинт вертикального круга;

3) навідний ґвинт горизонтального круга;

4) кришка акумуляторного відсіку;

5) окуляр; кільце фокусування сітки ниток;

6) кільце фокусування зображення;

7) ручка із ґвинтами кріплення;

8) послідовний порт rs232;

9) підіймальний ґвинт;

10) зорова труба із вбудованим електронним віддалеміром;

11) дисплей;

_{12) клавіатура;}

_{13) сферичний рівень;}

_{14) клавіша увімкнення (POWER);}

_{15) клавіша виконання вимірювань;}

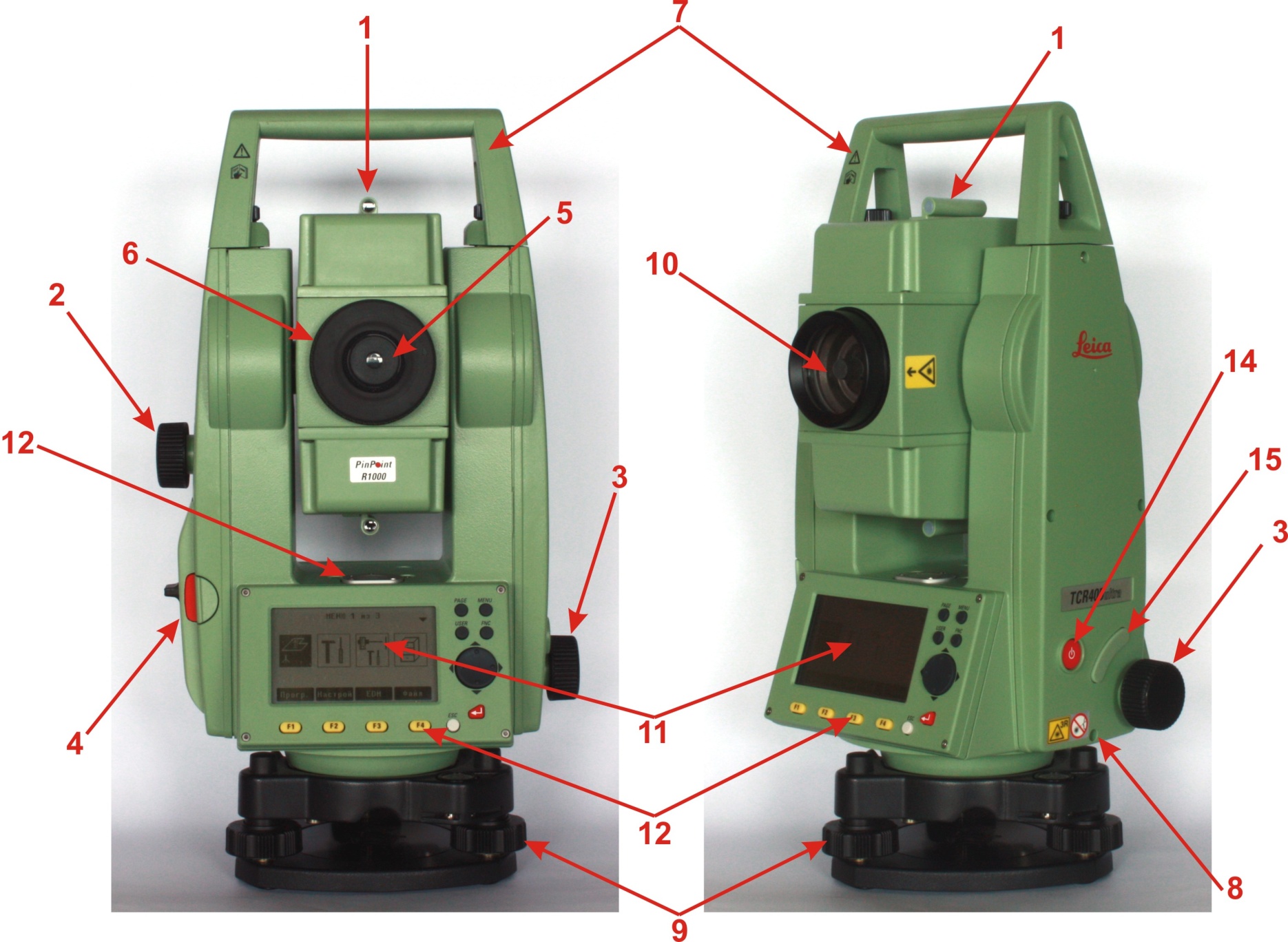

Рис. 1.3 Зовнішній вигляд електронного тахеометра TCR405 Ultra
