Перевірка лазерного центрира
Лазерний центрир вмонтований у вісь обертання приладу. Загалом немає потреби в його юстуванні, але якщо буде така потреба, то прилад необхідно відправити в сервісний центр фірми Leica.
Для перевірки лазерного центрира необхідно:
Встановити інструмент на висоті 1,5 м від поверхні землі.
Включити лазерний центрир та відмічаємо на землі положення центра лазерної плями.
Повільно обертати прилад навколо своєї осі до повного оберту при цьому стежимо за положенням червоної точки на землі.
Перевірка лазерного центриру повинна проводитися при проектуванні променя на добре освітлену поверхню, рівну і приблизно горизонтальну (наприклад на листок паперу) (Рис.4.2). Якщо центр лазерного пучка буде рухатися практично по колу або зміститься більш ніж на 3 мм від зробленої раніше позначки, то лазерний центрир потребує юстування. Для цього необхідно звертатися в сервісний відділ фірми Leica.

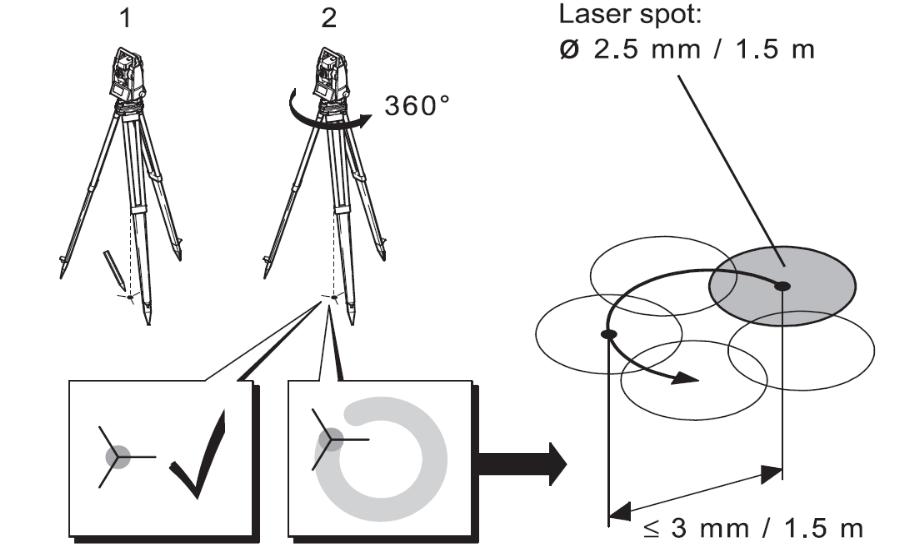

Рис. 4.2 перевірка лазерного центриру
Залежно від освітленості та типу поверхні під штативом, розмір лазерної точки може змінюватися. При висоті приладу 1,5 м середній діаметр точки складає приблизно 2,5 мм. Максимально допустимий діаметр кола, який описує лазерна точка при обертанні приладу, не повинен перевищувати 3 мм при висоті приладу 1,5 м.
Перевірки циліндричного рівня та сітки ниток виконуються аналогічно, як і в звичайному оптичному теодоліті.
