3.3. Насыщенность коллекторов

Фазовая и относительная проницаемости для различных фаз зависят от нефте–, газо– и водонасыщенности порового пространства породы, градиента давления, физико-химических свойств жидкостей и поровых фаз.

Насыщенность – один из важных параметров продуктивных пластов, тесно связанный с фазовой проницаемостью и характеризует водонасыщенность (S_в), газонасыщенность (S_г), нефтенасыщенность (S_н).

Предполагается, что продуктивные пласты сначала были насыщены водой. Водой были заполнены капилляры, каналы, трещины. При миграции и аккумуляции углеводороды, вследствие меньшей плотности, стремятся к верхней части ловушки, выдавливая вниз воду. Вода легче всего уходит из трещин и каналов. Из капиллярных пор и микротрещин вода плохо уходит в силу капиллярных явлений. Она может удерживаться молекулярно-поверхностными и капиллярными силами. Таким образом, в пласте находится остаточная (погребенная) вода. Количество остаточной воды (S_в.ост.) связано с генетическими особенностями формирования залежей нефти и газа (см. ниже). Её величина зависит и от содержания цемента в коллекторах, и в частности, от содержания в них глинистых минералов: каолинита, монтмориллонита, гидрослюд и других.

Обычно, для сформированных нефтяных месторождений остаточная водонасыщенность изменяется в диапазоне от 6 до 35 %. Соответственно, нефтенасыщенность (S_Н), равная 65 % и выше (до 90 %), в зависимости от "созревания" пласта, считается хорошим показателем.

Однако, эта закономерность наблюдается далеко не для всех регионов. Например, в Западной Сибири встречается много, так называемых, недонасыщенных нефтью пластов. В залежах иногда наблюдаются переходные зоны (ПЗ), в которых содержится рыхлосвязанная вода. Толщины ПЗ могут достигать десятков метров. При создании депрессий на забоях добывающих скважин вода из этих зон попадает в фильтрационные потоки и увеличивает обводнённость продукции, что осложняет выработку запасов нефти. Такие явления характерны для месторождений: Суторминского, Советско-Соснинского, Талинского, Средневасюганского и др.

В пределах нефтяных залежей, большая начальная нефтенасыщенность отмечается в купольной части структур, к зоне водонефтяного контакта (ВНК) ее величина, как правило, может значительно снижаться. Остаточная водонасыщенность, обусловленная капиллярными силами, не влияет на основную фильтрацию нефти и газа.

Количество углеводородов, содержащихся в продуктивном пласте, зависит от насыщенности порового пространства породы водой, нефтью и газом.

Водонасыщенность (S_В) характеризует отношение объёма открытых пор, заполненных водой к общему объёму пор горной породы. Аналогичны определение для нефте- (S_Н) и газонасыщенности (S_Г):

, (3.40)

где: V_В, V_Н, V_Г – соответственно объёмы воды, нефти и газа в поровом объёме (V_пор) породы.

От объёма остаточной воды зависит величина статической полезной ёмкости коллектора. Статическая полезная ёмкость коллектора (П_ст) характеризует объём пор и пустот, которые могут быть заняты нефтью или газом. Эта величина оценивается как разность открытой пористости и объёма остаточной воды:

П_ст = V_{соб. пор} – V_{в. ост.}. (3.41)

В зависимости от перепада давления, существующих в пористой среде, свойств жидкостей, поверхности пород та или иная часть жидкости (неподвижные пленки у поверхности породы, капиллярно удерживаемая жидкость) не движется в порах. Её величина влияет на динамическую полезную ёмкость коллектора. Динамическая полезная ёмкость коллектора (П_дин) характеризует относительный объём пор и пустот, через которые может происходить фильтрация нефти или газа в условиях, существующих в пласте.

Для месторождений параметр насыщенности нормирован и равен единице (S = 1) или 100 %. То есть, для нефтяных месторождений справедливо следующее соотношение:

S_Н + S_В = 1. (3.42)

Для газонефтяных месторождений соответственно:

S_В + S_Н + S_Г = 1, S_г = 1 – (S_B + S_H). (3.43)

На практике насыщенность породы определяют в лабораторных условиях по керновому материалу в аппаратах Закса или по данным геофизических исследований в открытых стволах скважин.

3.4. Зависимости проницаемости от насыщенности коллекторов

В условиях реальных пластов при разработке месторождений возникают различные виды многофазных потоков:

1. движение нефти и воды в нефтяных залежах;

2. движение газированной нефти – трехфазного потока нефти, воды и газа одновременно.

Характеры этих потоков изучены экспериментально. Результаты исследований обычно изображаются в виде графиков (диаграмм фазовых относительных проницаемостей) зависимости относительной проницаемости от степени насыщенности порового пространства различными фазами.

Движение смеси нефти и воды проиллюстрируем на примере фильтрации нефти и воды через песок (рис. 3.9).

Рис. 3.9. Зависимость относительных проницаемостей песка для нефти (1) и воды (2) от насыщенности водой порового пространства

Если в несцементированном песке содержится 20 % воды, относительная проницаемость для нее все еще остается равной нулю. Вода будет себя вести как неподвижная фаза, за счет проявления капиллярных и молекулярно-поверхностных сил.

Вода удерживается в субкапиллярных и тупиковых (открытых, но не сообщающихся) порах, в местных контактах зерен, в виде неподвижных полимолекулярных пленок и микрокапель на поверхности породы и др.

При возрастании водонасыщенности выше порогового значения, вода начинает участвовать в фильтрации. Как видно из приведенных зависимостей (рис. 3.9), при возрастании водонасыщенности до 30 %, относительная проницаемость для нефти снижается в два раза. Если водонасыщенность песка достигнет 80 % (рис. 3.9) относительная проницаемость для нефти равна нулю. Остаточная нефть будет прочно удерживаться породой за счет капиллярных и молекулярно-поверхностных сил. Для других пород: песчаников, известняков, доломитов, процент остаточной нефтенасыщенности (как неподвижной остаточной фазы) еще выше.

Из выше сказанного следует, что при разработке и эксплуатации нефтяных месторождений необходимо применять меры для предохранения нефтяных пластов и забоев скважин от преждевременного обводнения.

Кроме того, при проникновении в породу фильтрата бурового раствора возрастает водонасыщенность в призабойной зоне пласта (ПЗП), что значительно уменьшает относительную проницаемость пород для нефти и, как следствие, уменьшается дебит скважины, усложняется и удлиняется процесс освоения скважины. Водные фильтраты промывочных жидкостей имеют, как правило, гидрофильную природу, хорошо смачивают и прочно удерживаются породами пласта. Удаление их из ПЗП затруднено даже при повышенных депрессиях (разность между пластовым и забойным давлением).

Движение смеси жидкости и газа на примере их фильтрации через песок, песчаник, пористые известняки и доломиты проиллюстрировано на рисунках 3.10-3.11.

Рис. 3.10. Зависимость относительной проницаемости песка (а) и песчаника (б) для газа и жидкости от водонасыщенности

Анализ приведенных зависимостей отражает закономерности в движении жидкости и газа в различных типах коллекторов. При содержании в поровом пространстве до 30 % жидкости для песков, известняков, доломитов, а в песчаниках до 60 %, относительная проницаемость для жидкой фазы (k'_Ж) равна нулю.

Относительная проницаемость для газа (k'_Г) для песков, известняков и доломитов ~ 60 %, песчаников ~ 30 %. Жидкость с увеличением ее содержания в пористой среде приблизительно от 30 до 60 % не влияет на фильтрацию газа. То есть, при обводнённости до 60 % из пласта можно добывать чистый газ.

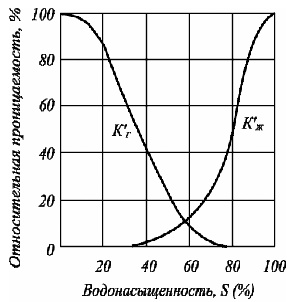

Рис. 3.11. Зависимость относительной проницаемости пористых известняков и доломитов для газа и жидкости от водонасыщенности

При газонасыщенности песка и песчаника до 10-15 %, известняка до 25–30 %, газ остается неподвижной фазой. Относительная проницаемость для него (k'_Г) равна нулю. Однако наличие свободного газа, выделившегося из нефти в пласте, отрицательно влияют на условия ее фильтрации.

При небольших количествах свободного газа, находящегося в поровом пространстве, сильно снижается проницаемость среды для нефти.

Относительные проницаемости для жидкой фазы при газонасыщенности пород до 10-15 %, снижается для известняков и доломитов до 22 %, для песков до 70 %, для песчаников до 60 %.

Движение смеси нефти, воды и газа проиллюстрировано на рис. 3.12, где представлены результаты экспериментального исследования газо-водо-нефтяного потока при одновременном содержании в пористой среде нефти, воды и газа в виде треугольной диаграммы.

Опытами установлено, что в зависимости от объёмного насыщения порового пространства различными компонентами возможно одно–, двух– и трёхфазное движение.

Вершины треугольника соответствуют стопроцентному насыщению породы одной из фаз; стороны, противолежащие вершинам, – нулевому насыщению породы этой фазой. Кривые, проведённые на диаграмме, ограничивают возможные области одно–, двух–, и трёхфазного потока.

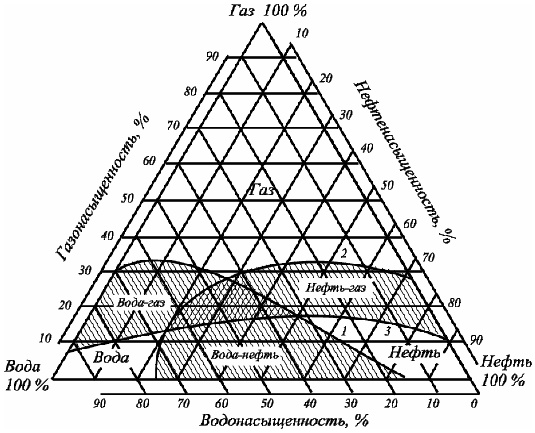

Рис. 3.12. Области распространения одно– , двух– и трёхфазного потоков, в которых содержится: 1 – 5 % воды; 2 – 5 % нефти; 3 – 5 % газа

При водонасыщенности до 25 % нефте-, газонасыщенность пород максимальная (45-75 %), а относительная фазовая проницаемость для воды равна нулю. При увеличении водонасыщенности до 40 %, фазовая проницаемость для нефти и газа уменьшается в 2-2,5 раза. При увеличении водонасыщенности до 80 % фильтрация флюидов в пласте стремится к нулю.

При газонасыщенности меньше 10 % и нефтенасыщенности меньше 23 % в потоке будет практически одна вода. При газонасыщенности меньше 10 % движение газа не будет происходить. При содержании в породе газа свыше 33-35 % фильтроваться будет один газ.

При нефтенасыщенности меньше 23 % движение нефти не будет происходить. При содержании воды от 20 до 30 % и газа от 10 до 18 % фильтроваться может только одна нефть.

Области, отвечающие двухфазным потокам (газ-вода, газ-нефть, вода–нефть) – промежуточные (заштрихованные), примыкают к сторонам треугольника.

Область существования трехфазного потока (совместного движения в потоке всех трех фаз) выделена двойной штриховкой. Для несцементированных песков она находится в пределах насыщенности: нефтью от 23 до 50 %, водой от 33 до 64 %, газом от 14 до 30 %.
