Антенно-волноводная система (авс) рлс мрл-5

1. Назначение и технические характеристики авс.

2. Структурная схема и элементы авс.

1. Назначение и технические характеристики авс

Назначение: АВС предназначена для передачи ВЧ импульсов ЭМЭ от передатчиков к антенне и излучения в пространство, формирования диаграммы направленности*, приёма отражённых сигналов, передачи их к приёмникам и защиты чувствительного входа приёмника от мощных зондирующих импульсов передатчиков.

* Диаграмма направленности антенны

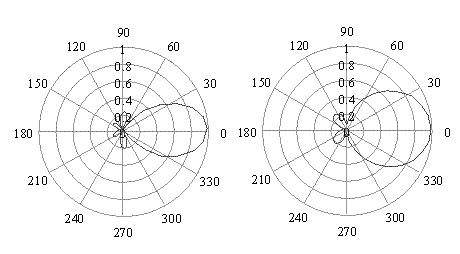

 Одной из основных характеристик является диаграмма направленности  антенны, характеризующая зависимость амплитуды излучаемого поля от угловых координат при неизменном расстоянии от антенны до точки наблюдения. Обычно ограничиваются  построением  диаграммы направленности в двух взаимно перпендикулярных E и H плоскостях. Пример диаграммы направленности показан на рисунке. По радиусу отложено значение амплитуды излучаемого поля, нормированное к значению амплитуды в главном максимуме.

Диаграмма направленности  (антенны)  — графическое представление зависимости коэффициента усиления антенны или коэффициента направленного действия антенны от направления антенны в заданной плоскости.

                  а) Е-плоскость                  б) Н-плоскость

Ширина диаграммы направленности - угол между двумя направлениями диаграммы направленности передающей антенны, на границах которого напряженность поля падает до определенного значения.

Диаграмма направленности антенны характеризуется следующими параметрами:

·        Ширина главного лепестка   в Е и Н плоскостях по уровню 3 дБ** (в градусах);

·        Максимальный уровень боковых лепестков Абок (дБ);

·        Максимальный уровень заднего излучения  Азд (дБ).

Наличие задних и боковых лепестков свидетельствует о том, что антенна излучает радиоволны не только в области главного лепестка, но и в других направлениях, что может создавать помехи  другим радиотехническим системам и снижает помехоустойчивость, если антенна работает на прием. Поэтому при проектировании антенн стремятся к уменьшению уровней бокового и  заднего излучения.

Уровень боковых лепестков — относительный (нормированный к максимуму ДН) уровень излучения антенны в направлении боковых лепестков.

Коэффициент усиления антенны - отношение мощности на входе эталонной антенны к мощности, подводимой ко входу рассматриваемой антенны, при условии, что обе антенны создают в данном направлении на одинаковом расстоянии равные значения напряженности поля или такой же плотности потока мощности.

** Децибел — это безразмерная единица, применяемая для измерения отношения некоторых величин — «энергетических» (мощности, энергии, плотности потока мощности и т. п.) или «силовых» (силы тока, напряжения и т. п.). Иными словами, децибел — это относительная величина. Не абсолютная, как, например, ватт или вольт, а такая же относительная, как кратность («трёхкратное отличие») или проценты, предназначенная для измерения отношения («соотношения уровней») двух других величин, причем к полученному отношению применяется логарифмический масштаб.

Технические характеристики:

Характеристика	Режим градозащиты		Режим штормооповещения
	1 канал	2 канал	1 канал	2 канал
Ширина ДН на уровне 0.707 (по полю)	1.5°		0.5°	1.5°
Уровень боковых лепестков	не более 23 дБ			не более 25 дБ
Коэффициент усиления антенны	40 дБ	39 дБ	49 дБ	40 дБ
Поляризация поля антенны (линейная)	вертикальная	горизонтальная
Коэффициент стоячей волны в волноводном тракте	не более 1.5	не более 1.3
Потери в тракте в режиме передачи	2.3 дБ	1.9 дБ
Потери в тракте в режиме приёма	3.5 дБ	3.2 дБ

Электропривод обеспечивает следующие режимы работы антенной системы станции:

1. Вращение по азимуту (1 программа) с регулируемой скоростью от 0 до 6 об/мин.

2. Сканирование по углу места (2 программа) от -1 до 93° и обратно с регулируемым периодом от 24 до 72 секунд.

3. Сканирование в секторе как по α, так и по ε, выбираемом в любом углу, с величиной сектора 45° и регулируемым периодом от 12 до 36 секунд.

4. Автоматический программный обзор пространства двух видов:

1. автоматический круговой обзор со ступенчатым изменением угла наклона с шагом 0.5°, 1.5°, 3°;

2. автоматическое вертикальное сканирование по ε с дискретным изменением α в верхнем и нижнем положениях с шагом 0.5°, 1.5°, 3°.

5. Режим ручного управления антенной, как в азимутальном, так и в угломестных плоскостях с регулируемыми скоростями 0-36° в секунду (по α) и 0-15° в секунду (по ε).
