Предельно допустимое приращение расчетного массового отношения влаги в материале Δw , %, [2] табл. 12
Материал ограждающей конструкции |
Δw, % |
1.Кладка из глиняного кирпича и керамических блоков |
1,5 |
2.Кладка из силикатного кирпича |
2 |
3.Легкие бетоны на пористых заполнителях (керамзитобетон, шунгизитобетон, перлитобетон, пемзобетон и др) |
5 |
4.Ячеистые бетоны (газобетон, пенобетон, газосиликат и др.) |
6 |
5.Пеногазостекло |
1,5 |
6.Фибролит и арболит цементные |
7,5 |
7.Минераловатные плиты и маты |
3 |
8.Пенополистирол и пенополиуретан |
25 |
9. Фенольно-резольный пенопласт |
50 |
10.Теплоизоляционные засыпки из керамзита, шунгизита, шлака |
3 |
11.Тяжелый бетон, цементно-песчаный раствор |
2 |
Приложение 19
СОПРОТИВЛЕНИЕ ПАРОПРОНИЦАНИЮ ЛИСТОВЫХ МАТЕРИАЛОВ И ТОНКИХ СЛОЕВ ПАРОИЗОЛЯЦИИ [4] приложение Ш
Материал |
Толщина слоя, мм |
Сопротивление паропроницанию Rп, м2.ч.Па/мг |
1. Картон обыкновенный |
1,3 |
0,016 |
2. Листы асбестоцементные |
6 |
0,3 |
3. Листы гипсовые обшивочные (сухая штукатурка) |
10 |
0,12 |
4. Листы древесно-волокнистые жесткие |
10 |
0,11 |
5. Листы древесно-волокнистые мягкие |
12,5 |
0,05 |
6. Окраска горячим битумом за один раз |
2 |
0,3 |
7. Окраска горячим битумом за два раза |
4 |
0,48 |
8. Окраска масляная за два раза с предварительной шпатлевкой и грунтовкой |
- |
0,64 |
9. Окраска эмалевой краской |
- |
0,48 |
10. Покрытие изольной мастикой за один раз |
2 |
0,60 |
11. Покрытие битумно-кукерсольной мастикой за один раз |
1 |
0,64 |
12. Покрытие битумно-кукерсольной мастикой за два раза |
2 |
1,1 |
13. Пергамин кровельный |
0,4 |
0,33 |
14. Полиэтиленовая пленка |
0,16 |
7,3 |
15. Рубероид |
1,5 |
1,1 |
16. Толь кровельный |
1,9 |
0,4 |
17. Фанера клееная трехслойная |
3 |
0,15 |
Приложение 20
ЗНАЧЕНИЯ КОЭФФИЦИЕНТОВ Кдин, С ПОМОЩЬЮ КОТОРЫХ УЧИТЫВАЮТ ИЗМЕНЕНИЕ ВЕТРОВОГО ДАВЛЕНИЯ ОТ ВЫСОТЫ ЗДАНИЯ [5]
Высота h, м
|
Коэффициент kдин для типов местности* |
||
А |
В |
С |
|
≤ 5 |
0,75 |
0,5 |
0,4 |
10 |
1,0 |
0,65 |
0,4 |
20 |
1,25 |
0,85 |
0,55 |
40 |
1,5 |
1,1 |
0,8 |
60 |
1,7 |
1,3 |
1,0 |
80 |
1,85 |
1,45 |
1,15 |
100 |
2,0 |
1,6 |
1,25 |
150 |
2,25 |
1,9 |
1,55 |
200 |
2,45 |
2,1 |
1,8 |
250 |
2,65 |
2,3 |
2,0 |
300 |
2,75 |
2,5 |
2,2 |
350 |
2,75 |
2,75 |
2,35 |
≥ 480 |
2,75 |
2,75 |
2,75 |
*Принимаются следующие типы местности:
А – открытые побережья морей, озер и водохранилищ, пустыни, степи, лесостепи, тундра;
В – городские территории, лесные массивы и другие местности, равномерно покрытые препятствиями высотой более 10 м;
С – городские районы с застройкой зданиями высотой более 25 м.
Сооружение считается расположенным в местности данного типа, если эта местность сохраняется с наветренной стороны сооружения на расстоянии 30h – при высоте сооружения h до 60 м и 2 км – при большей высоте.
Приложение 21
МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ КОЭФФИЦИЕНТОВ ПРЕРЫВИСТОСТИ [6] стр.336
m/T |
2/24 |
4/24 |
6/24 |
8/24 |
10/24 |
12/24 |
16/24 |
20/24 |
Ωмакс |
0,640 |
0,787 |
0,843 |
0,849 |
0,818 |
0,760 |
0,575 |
0,475 |
Приложение 21
КОЭФФИЦИЕНТЫ ОБЛУЧЕННОСТИ С ПОВЕРХНОСТИ НА ПОВЕРХНОСТЬ [6] рис. 1-12, 1-11.

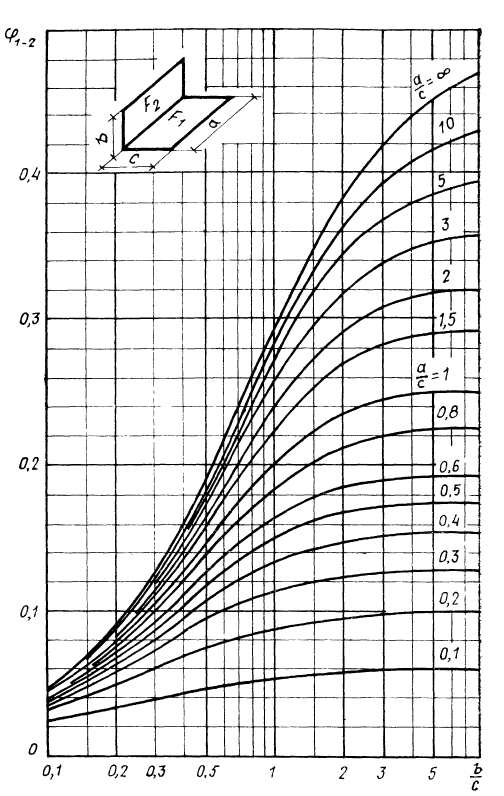

Рис.П21-1 Коэффициент облученности с одной прямоугольной плоской поверхности на другую при перпендикулярном их расположении

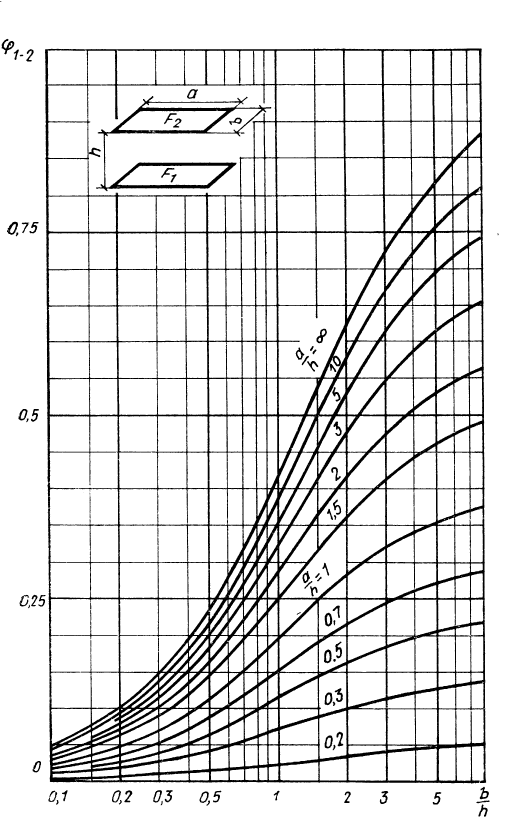

Рис. П 21-2. Коэффициент облученности с одной прямоугольной плоской поверхности на другую при параллельном их расположении
Приложение 22
КОЭФФИЦИЕНТЫ ОБЛУЧЕННОСТИ С ЧЕЛОВЕКА НА СТЕНУ ПРИ РАЗНЫХ СООТНОШЕНИЯХ РАЗМЕРОВ СТЕНЫ И РАССТОЯНИЯ ЧЕЛОВЕКА ОТ НЕЕ [6] рис.1.40 в
Приложение 23
КОЭФФИЦИЕНТЫ ОБЛУЧЕННОСТИ С ЧЕЛОВЕКА НА ПОТОЛОК ПРИ РАЗНЫХ СООТНОШЕНИЯХ РАЗМЕРОВ ПОТОЛКА И ВЫСОТЫ ПОМЕЩЕНИЯ [6] рис.1.40 б
Приложение 24
КОЭФФИЦИЕНТЫ ОБЛУЧЕННОСТИ С ЧЕЛОВЕКА НА ПОЛ ПРИ РАЗНЫХ СООТНОШЕНИЯХ РАЗМЕРОВ ПОЛА [6] рис. 1.40 а
Приложение 25

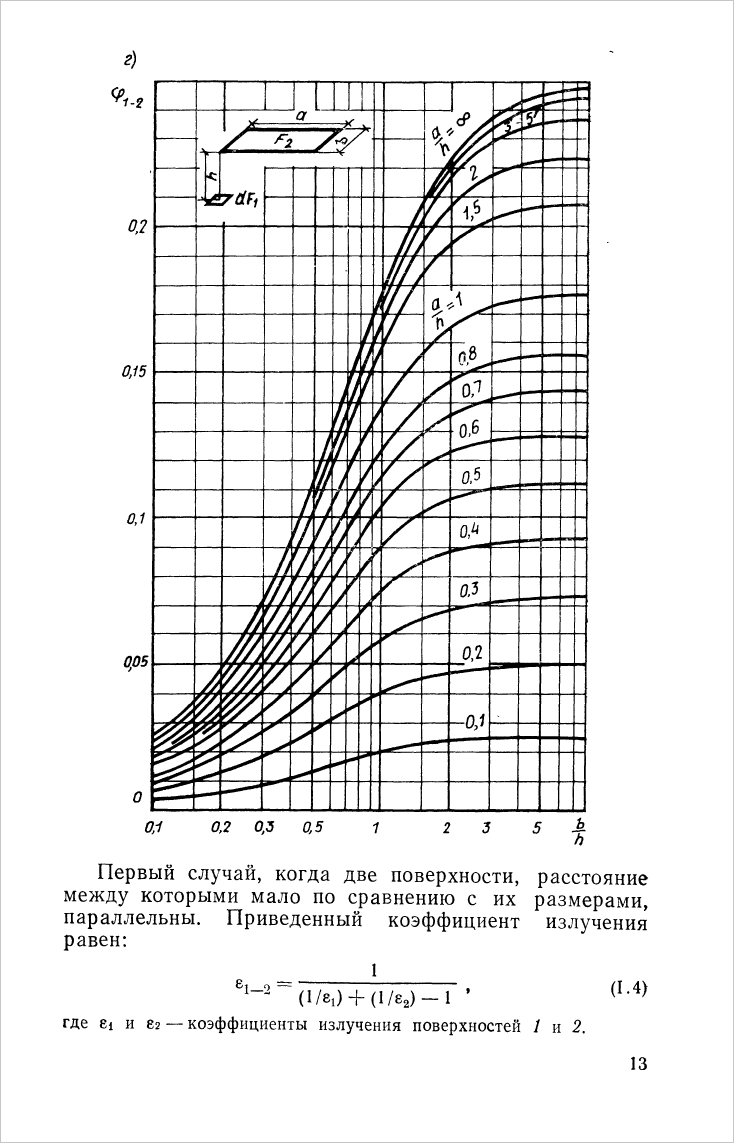

КОЭФФИЦИЕНТЫ ОБЛУЧЕННОСТИ С ЭЛЕМЕНТАРНОЙ ПЛОЩАДКИ НА ПАРАЛЛЕЛЬНУЮ ЕЙ ПРЯМОУГОЛЬНУЮ ПЛОСКОСТЬ [6] рис. 1.9.
