Алматинский колледж связи при КАУ HAND –OUTS
Ц и ВОСП 2 кредита Лекция №4-5 1 час.	2 с1 2семестр, 09-РЭиС-609-3р. 2011--2012 учебный год Айгараева Гайни Абдибаевна ассоц. проф. КАУ. к.п.н.

Объединение и разделение цифровых потоков.

ИКМ - 30

Стандартизация цифровых систем передачи. Временное объединение цифровых потоков. Принцип построения оборудования временного группообразования

Основные требования к ЦСП

возможность передачи всех видов аналоговых и дискретных сиг­налов

обеспечение как синхронного, так и асинхронного объединения, разделения и транзита цифровых потоков и сигналов в цифровом виде

выбор стандартизированных скоростей передачи цифровых по­токов с учетом возможности использования цифровых и аналого­вых систем передачи

Рисунок 1. Построение иерархии ЦСП

ВРЕМЕННОЕ ОБЪЕДИНЕНИЕ ЦИФРОВЫХ ПОТОКОВ

Объединение цифровых потоков происходит при формировании группового цифрового сигнала из цифровых потоков систем более низкого порядка, а также при объединении различных сигналов передаваемых в цифровом виде, в единый цифровой поток.

Способы объединение цифровых потоков

Посимвольный

(поразрядный)

Поканальный

(по кодовым группам каналов)

Посистемный

(по циклам потоков объединяемых систем)

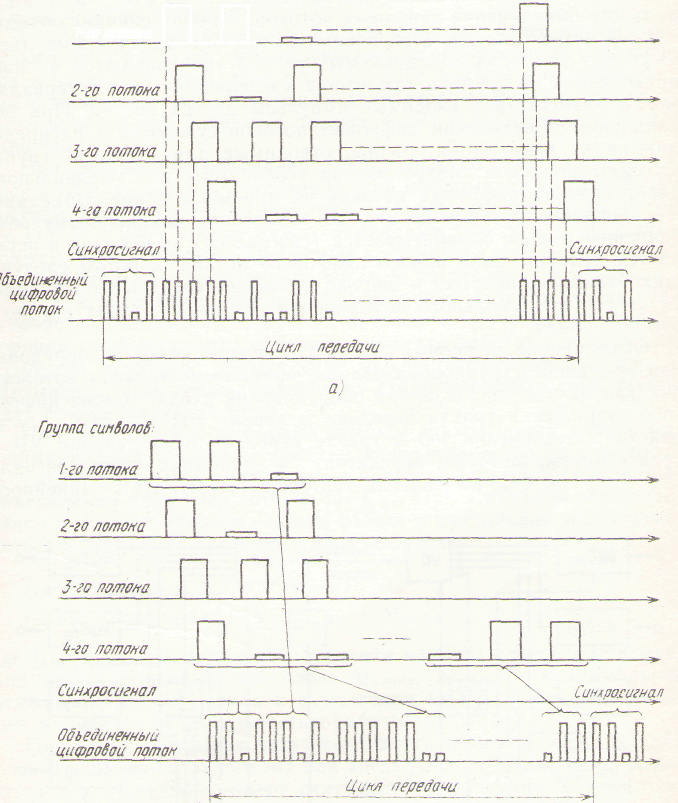

Рисунок 2. Формирование группового цифрового сигнала различными способами объединения цифровых потоков: а) посимволный, б) поканальный.

Объединение цифровых потоков осуществляется в оборудова­нии временного группообразования, принцип построения которого показан на рис. 3. В состав оборудования входят:

- блоки цифро­вого сопряжения тракта передачи и приема БЦС_пер, БЦС_пр;

- уст­ройства объединения УО в тракте передачи;

- разделения УР в тракте приема потоков;

- передатчик Пер.СС

- приемник синхросигнала Пр.СС;

- выделитель тактовой частоты ВТЧ;

- генераторное оборудование ГО передающей и приемной станции.

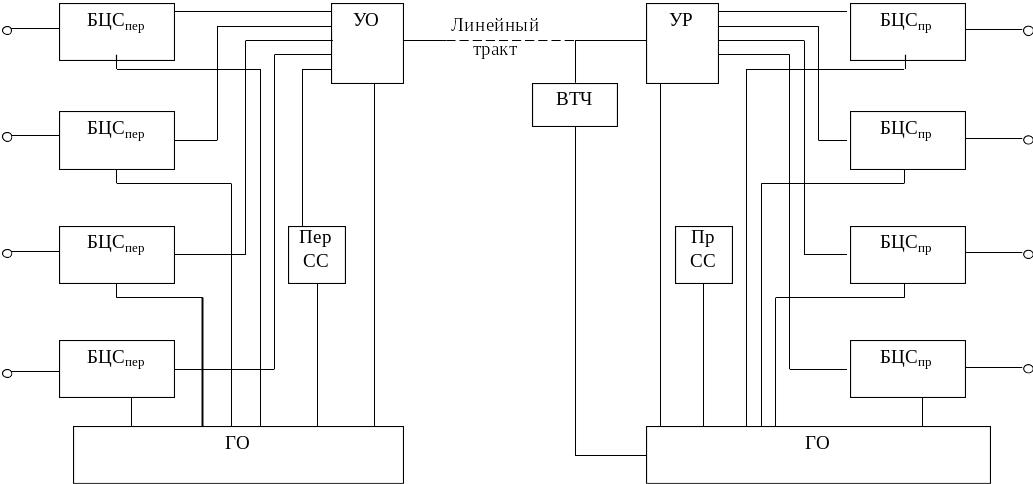

Рисунок 3. Принцип построения оборудования временного группообразования

Оборудование временного групгюобразования асинхронных цифровых потоков

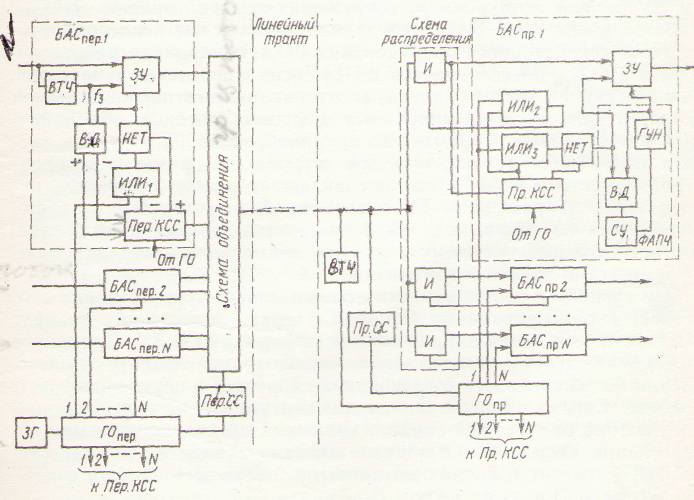

Рисунок 4. Структурная схема оборудования временного группообразования с асинхронным сопряжением цифровых потоков, построенного по системе с дву­сторонним согласованием скоростей передачи

При:

- I₃<Iсч.и производится положительное выравнивание скоро­стей (балластный тактовый интервал)

- I₃>Iсч.и, производится отрицательное согласование ско­ростей (передается по специальному временному каналу)

Оборудование передающей станции содержит блоки:

• асинхронного сопряжения тракта передачи БАС_пер, БАС_Пр.

• запоминающее устройство ЗУ.

• выделитель тактовой частоты ВТЧ.

• устройство объеди­нения УО,

• временной де­тектор ВД,

• передатчик команд со­гласования скоростей Пер. КСС. (ячейка НЕТ, ячейка ИЛИ),

• генераторного оборудования ГО_пер

• ВТЧ,

• Пр СС,

• схема распределения (УР-И)

• приемник команд со­гласования скоростей Пр. КСС (ячейки НЕТ, ИЛИ_2,ИЛИ₃

• генераторного оборудования ГО_пр,

• ФАПЧ (ГУН, ВД, СУ)

По сигналу о необходимости положительного согласования ско­ростей, зафиксированному Пр. КСС, через логический элемент НЕТ осуществляется запрет записи информации в ЗУ. Временное положение сигнала запрета записи соответствует моменту осущест­вления положительного согласования скоростей в передающем уст­ройстве. Сигнал запрета записи должен убрать из информацион­ного потока балластный символ, вводимый при положительном со­гласовании скоростей. Отсутствие сигнала записи на выходе схе­мы НЕТ отметит и временной детектор, после чего частота считы­вания плавно уменьшится, _

По сигналу о необходимости отрицательного согласования ско­ростей с помощью логического элемента ИЛИ₂ открывается эле­мент И схемы распределителя и в передаваемый информационный поток вводится дополнительный символ, изъятый при отрицатель­ном согласовании скоростей. Одновременно через схему ИЛИ₃ вво­дится дополнительный импульс управления записью, который по­ступает на ВД, в результате чего частота считывания плавно уве­личивается. Таким образом, плавное изменение в допустимых пре­делах частоты считывания позволяет согласовать скорости записи и считывания.

ИКМ-30

Цифровая система передачи ИКМ-30 предназначена для формиро­вания абонентских и соединительных линий ГТС и пригородной связи и позволяет организовать до 30 каналов ТЧ по парам низко­частотного кабеля ГТС, а при наличии соответствующего оборудо­вания сопряжения и линейного тракта каналоформирующая ап­паратура ИКМ-30 может использоваться для систем передачи по оптическим кабелям и РРЛ. Предусмотрена возможность органи­зации канала звукового вещания вместо четырех каналов ТЧ и от одного до девяти каналов передачи дискретной информации со скоростью 8 кбит/с. Один канал передачи дискретной информации организуется в групповом тракте, остальные восемь--вместо од­ного из каналов ТЧ. Каналы ТЧ ИКМ-30 можно загружать нете­лефонной информацией любого вида без ограничения их числа и способа группировки.

Линейный тракт ИКМ-30

низкочастотные симмет-ные кабели типов Т и ТПП

с диаметром жил 0,5 и 0,7 мм

высокочастотные кабели ТЗ, ЗК, МКС

с диаметром жил 1,2 мм

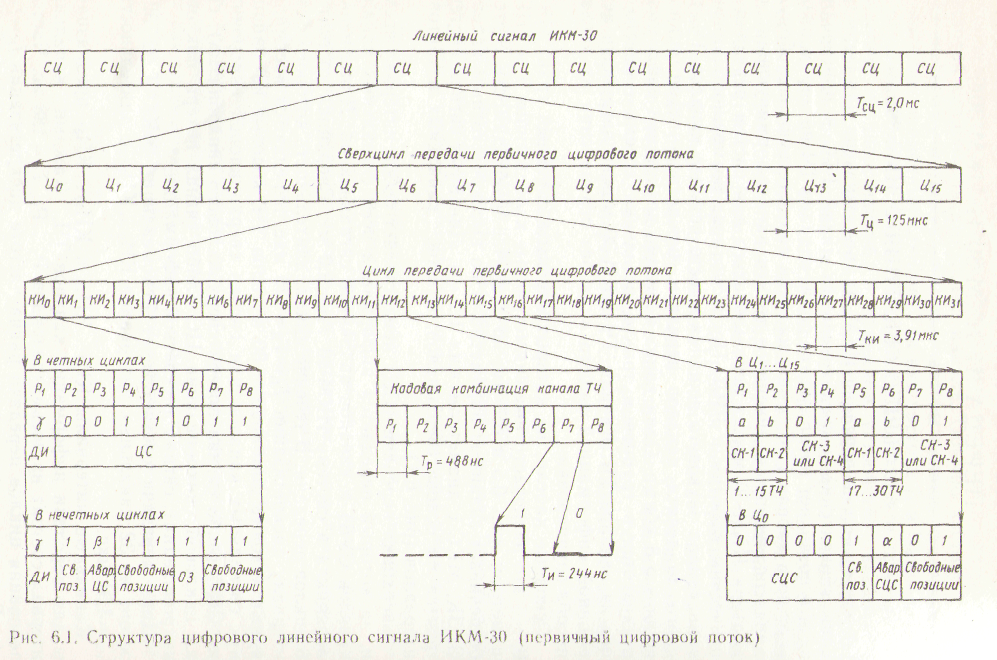

Линейный сигнал системы строится на основе сверхциклов, циклов, канальных и тактовых интервалов. Линейный сигнал на тактовых интервалах представляет собой импульсы и пробелы, длительность символа 240±30 нс, амплитуда импульса 3+0,3 В на нагрузке 120 Ом. В системе применен ква­зитроичный линейный код с чередованием полярности импульсов чпи.

Система цикловой и сверх­цикловой синхронизации позволяет восстанавливать состояние синхронизма в течение 2 мс.

Остаточное затухание каналов систе­мы в двухпроводном окончании может быть установлено равным 1,8; 3,5 и 7,0 дБ, а в четырехпроводном 0 и — 17,3 дБ.

Линейный тракт системы строится на основе необслуживаемых регенерационных пунктов (НРП) и обслуживаемых регенераци­онных пунктов (ОРП).

Затухание регенерационного участка на полутактовой частоте 1024 кГц не должно пре­вышать 36 дБ.

Электропитание оборудования оконечных станций и ОРП осу­ществляется от станционной

батареи напряжением -- 60 В.

Дисстанционное питание НРП -- по искусственным цепям постоянным током 110 мА±10°/о по системе «провод -- провод». Напряжение дистанционного питания в зависимости от числа НРП может ме­няться в пределах 16...48 В для коротких линий и 35... 245 В для длинных. Линейный тракт охвачен системой телеконтроля, позво­ляющей выявить поврежденный регенерационный участок или регенератор.

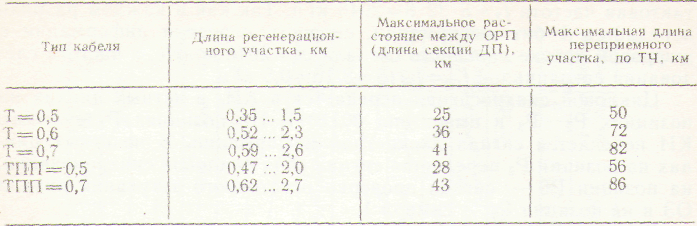

Таблица 1

Аналого- цифровое оборудование ИКМ-30.

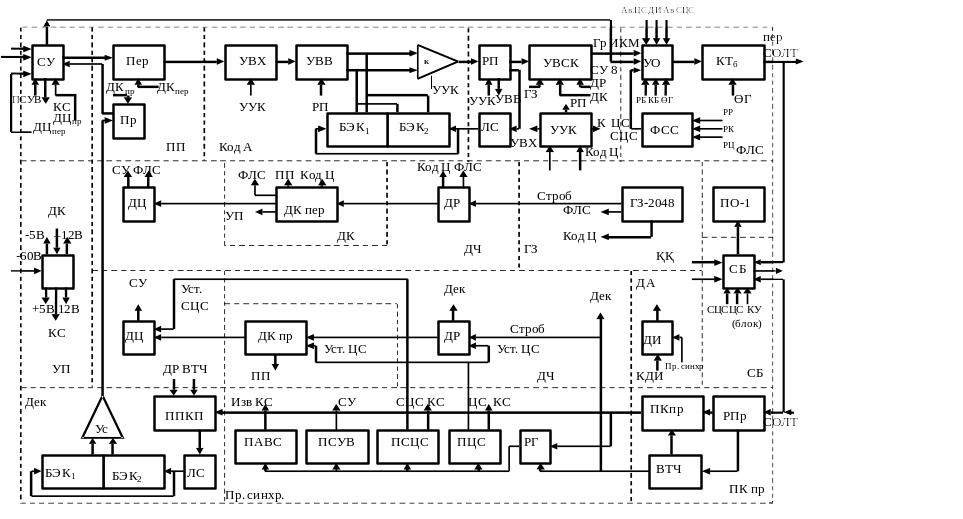

Аналого-цифровое оборудование АЦО пред­назначено для формирования 30-канального цифрового сигнала с временным разделением каналов (первичного цифрового потока ПЦП) со скоростью 2048 кбит/с и формирования 30 сигналов ТЧ на приеме из первичного цифрового потока.

На стойке САЦО размещаются четыре комплекта АЦО и панель обслуживания ПО-1, таким образом, одна стойка САЦО обеспечивает работу четырех систем ИКМ-ЗО. Оборудование АЦО размещается в специальном каркасе на стойке и содержит следующие блоки:

УП — устройство питающее;

СИ (СВ, СВМ) -- согласующее устройство исходящее (входя­щее, входящее междугородного шнура), 30 шт.;

ПП — приемопередатчик, 15 блоков;

ФЛС — формирователь линейного сигнала;

ГЗ — генератор задающий;

ДКпр, ДКщф -- делитель канальный (приема и передачи):

ДЧ_пр, ДЧ_пер — делитель частоты {приема и передачи);

КодЦ — кодер (цифровая часть);

Код А — кодер (аналоговая часть);

КС — блок контроля и сигнализации;

Дек — декодер;

Пр. Синхр — приемник синхросигналов".

ПКпр — преобразователь кода приема.

Контрольные вопросы:

1. Как строится иерархия ЦСП?

2. Назовите способы обьединения цифровых потоков.

3. Объясните принципа построения временного разделения каналов.

4. В чем отличия объединения синхронных и асинхронных цифровых потоков.

5. Как производится выравнивание скоростей записи и считывания при асинх.цифровых потоках?

6. Поясните работу схемы оборудования временного группообразования с асинхронным сопряжением цифровых потоков.

7. Назначение Пер. КСС.

8. Поясните назначение ИКМ-30.

9. Поясните принципа построения цикла системы передачи ИКМ-30.

10. Перечислите основные параметры ИКМ-30.

11. Назовите основные блоки передающей части АЦО.

12. Какие функции выполняют ГОпер?

13. Где и каким оброзом формируется линейный сигнал?

14. Какую функцию выполняет УП?

15. Назначение УВХ.

Тестовые вопросы:

1. Выделитель тактовой частоты в ГО тракта приема

А) стабилизирует тактовую частоту

В) выделяет тактовую частоту из линейного сигнала

С) выделяет тактовую частоту из аналогового сигнала

Д) автоматически регулирует сигнал Е) формирует цифровой сигнал

2. Какая скорость передачи аппаратуры ИКМ-30?

А) 1024 кБит/с; В) 2048 кБит/с; С) 34368 кБит/с; Д) 8448 кБит/с; Е) 139264 кБит/с.

2. Какая скорость передачи аппаратуры ИКМ-120?

А) 1024 кБит/с; В) 2048 кБит/с; С) 34368 кБит/с; Д) 8448 кБит/с; Е) 139264 кБит/с.

3. Какие способы объединение Вы знаете?

А) асинхронный, синхронный В) 2048 кБит/с; С) 34368 кБит/с; Д) 8448 кБит/с; Е) 139264 кБит/с.

4. Первичная аппаратура ЦСП

А) ИКМ-15; В) ИКМ-120; С) ИКМ-30; Д) ИКМ-24; Е) ИКМ-480.

5. Вторичная аппаратура ЦСП

А) ИКМ-15; В) ИКМ-120; С) ИКМ-30; Д) ИКМ-24; Е) ИКМ-480.

6. В состав передающей части оборудования временного группообразования входят блоки:

А) БЦСпер, УО, Пер СС; В) БЦСпер, ГО, УО, Пер СС; С) БЦАпер, ГО, УО, Пер СС; Д) БЦСпер, ГО, УО, Пр СС; Е) БЦСпр, ГО, УО, Пер СС.

7. Какой способ объединения цифровых потоков используется?

А) посимволный, поканальный; В) поканальный; С) посимволный; Д) посимволный, б) асинхронный; Е) синхронный, поканальный.

8. При положительном соглосование скоростей выполняется условие

А) fсч.и < f з; В) fсч.и > f з; С) fсч.и ₌ f з; Д) fт < f з; Е) fсч.и < f т.

8. При отрицателььном соглосование скоростей выполняется условие

А) fсч.и < f з; В) fсч.и > f з; С) fсч.и ₌ f з; Д) fт < f з; Е) fсч.и < f т.

9. При синхронном объединении цифровых потоков

А) fсч.и < f з; В) fсч.и > f з; С) fсч.и ₌ f з; Д) fт < f з; Е) fсч.и < f т.

10. При асинхронном режиме используется

А) одностороннее соглосование скоростей; В) двустороннее соглосование скоростей; С) скорости остаются без изменения; Д) синфазное согласование;

Е) асинхронное согласование.

11. Какие блоки входят в состав ГО тракта передачи ЦСП?

А) ЗГ, ДР, ДК, ДЦ; В) ЗГ, ДЧ,ФВЧ, ФНЧ; С) ЗГ, ДЧ, ДК, ДР

Д) ВТЧ, ДК, ДР, ДЦ; Е) ВТЧ, ФНЧ, ФВЧ.

12. Какие блоки входят в состав ГО тракта приема ЦСП?

А) ЗГ, ДР, ДК, ДЦ; В) ЗГ, ДЧ, ДК, ФНЧ; С) ЗГ, ДЧ, ДК, ДР;

Д) ВТЧ, ДК, ДР, ДЦ; Е) ВТЧ, ФНЧ, ФВЧ.

13. На вход преобразователя кода приема поступает сигнал

А) световой; В) аналоговый; С) параметрический;

Д) квазитроичный; Е) стыковочный.

14. Опорной частотой генераторного оборудования ЦСП является

А) 12 кГц; В) 108 кГц; С) 2048 кГц; Д) 128 кГц; Е) 4 кГц:

СРС: Оборудование временного группообразование синхронных цифровых потоков

Л1 стр. 140-141. Назначение основных блоков АЦО и структурные схемы блоков

Л1 стр. 153-162.

СРСП: Построение временного цикла системы передачи ИКМ-120. Л1 стр. 130-131

Глоссарий

Қазақша	Орысша	Ағылшынша
Келісу	Согласование	Consultation matching
Жылдамдық	Скорость	Velocity speed
Синхрондау	Синхронизация	Synchronization, timing
Жүйе	Система	System
Бірлестік	Объединение	Union, society
Бөліктеу	Разделение	Separation, division
Бейсинхронды, асинхронды	Асинхронный	Asynchronous
Аппаратура	Аппаратура	Apparatus
Жабдық,құрал-сайман	Оборудование	Equipment, gear
