МЕТОДИЧЕСКИЕ УКАЗАНИЯ

По выполнению практической работы

Тема: Разработка проекта планово-высотного обоснования на участке производства работ по созданию топографических планов для проектных работ.

по ОП. 10 Спутниковые навигационные системы

в рамках основной профессиональной образовательной программы (ОПОП) по специальности СПО

120101 Прикладная геодезия

Краснодар, 2012

СОГЛАСОВАНО цикловой общетехнических и геодезических дисциплин протокол №___ от « __» _________2012г. . Председатель цикловой комиссии: ____________________/ Курочкина О.И./

УТВЕРЖДАЮ Заместитель директора по УР _________/Артюшкова Л.М./ «___»__________2012 г.

Методические указания

По выполнению практической работы по теме: «Разработка проекта планово-высотного обоснования на участке производства работ по созданию топографических планов для проектных работ»

по ОП. 10 Спутниковые навигационные системы разработанной на основе рабочей программы учебной дисциплины ОП. 10 Спутниковые навигационные системы (утв. зам. директора по УР Л.М. Артюшковой), положения о текущем контроле знаний и промежуточной аттестации студентов ГБОУ СПО КАСТ КК

Разработчик:	__________________Т.Н. Таранец преподаватель ГБОУ СПО КАСТ КК Квалификация по диплому: Инженер- геодезист
Рецензенты:	_________________ Т.В. Пушкарская преподаватель ГБОУ СПО КАСТ КК Квалификация по диплому: Инженер-землеустроитель
	_______________В.С. Воронович преподаватель высшей категории ГБОУ СПО ПСХК КК Квалификация по диплому: Инженер геодезист

Практическия работа Тема: Разработка проекта планово-высотного обоснования на участке производства работ по созданию топографических планов для проектных работ.

Указания по проектированию съёмочного обоснования

Проектирование съёмочного обоснования должно производиться с учётом требований настоящей Инструкции в зависимости от масштаба и метода предстоящей съёмки. При этом должны быть также учтены специальные требования к геодезическим сетям проектных и других организаций. Основой для проектирования должны служить: сбор и анализ сведений и материалов обо всех ранее выполненных геодезических работах на объекте съёмки; изучение района предстоящих работ по имеющимся картам наиболее крупного масштаба и литературным источникам; изучение материалов проведённого специального обследования района работ, включающее обследование и инструментальный поиск геодезических знаков ранее выполненных работ; выбора наиболее целесообразного варианта развита я геодезических построений с учётом перспективы развитая территорий (раздел 6 ГКИНП (ОНТА)- 02 -262 -02).

Основанием для выполнения съёмочных работ с применением глобальных навигационных спутниковых систем служат соответствующие структурные единицы (разделы, подразделы, пункты, подпункты) технического задания, технического проекта или программы выполнения топографо-геодезических работ на объекте.

Содержание, объём, трудовые затраты, сметная стоимость, основные технические условия, сроки и организация выполнения съёмочных работ с применением глобальных навигационных спутниковых систем должны определяться соответствующими структурными единицами технического проекта (программы).

Содержание, объём, трудовые затраты, сметная стоимость, основные технические условия, сроки и организация выполнения съёмочных работ с применением глобальных навигационных спутниковых систем должны определяться соответствующими структурными единицами технического проекта (программы). *) Далее в тексте - технического проекта.

Проектирование работ выполняют в соответствии с действующими общеобязательными и ведомственными нормативными актами.

Материалы технического проекта, касающиеся применения глобальных навигационных спутниковых систем для выполнения съёмочных работ, должны с исчерпывающей полнотой описывать порядок получения конечных результатов - съёмочного обоснования или плана спутниковой съёмки (полевого оригинала плана, полученного в результате съёмки ситуации и рельефа с применением глобальных навигационных спутниковых систем).

Обязательным в техническом проекте является обоснование выбора масштаба съёмки и высоты сечения рельефа.

Масштабы съёмок и сечение рельефа устанавливают в зависимости от назначения и использования топографических планов, определённых подразделом 3.1 данной Инструкции, требуемой точности последующих инженерных работ (проектно-изыскательских, геологоразведочных, гидромелиоративных и т.п.). При выборе сечения рельефа необходимо учитывать крутизну скатов.

Материалы технического проекта, относящиеся к применению глобальных навигационных спутниковых систем для выполнения съёмочных работ, должны содержать текстовую, графическую и сметную части, подготовленные с учётом требований, изложенных и подразделах 6.2 и 7.1. ГКИНП (ОНТА)- 02 -262 -02.

В текстовой части проекта отражают следующие вопросы:

1) целевое назначение проектируемых работ;

2) краткая физико-географическая характеристика района работ;

3) сведения о топографо-геодезической обеспеченности района работ;

4) обоснование необходимости и способов построения планово-высотной основы и выбор масштаба съёмки;

5) организация и сроки выполнения работ, мероприятия по технике безопасности и охране труда;

6) перечень топографо-геодезических, картографических и других материалов, подлежащих сдаче по окончании работ.

 Графическая часть проекта содержит:

1) схему обеспечения района работ исходными геодезическими данными, топографическими и картографическими материалами с указанием границ проектируемой съёмки;

2) проект планово-высотных геодезических построений;

3) картограмму расположения участков топографических съёмок с разграфкой листов карт и планов.

 В сметной части проекта приводят расчёт необходимых затрат на выполнение проектируемых работ.

До начала работ по проектированию:

изучить

ИНСТРУКЦИЮ ПО РАЗВИТИЮ СЪЕМОЧНОГО ОБОСНОВАНИЯ И СЪЕМКЕ СИТУАЦИИ И РЕЛЬЕФА С ПРИМЕНЕНИЕМ ГЛОБАЛЬНЫХ НАВИГАЦИОННЫХ СПУТНИКОВЫХ  СИСТЕМ ГЛОН АСС И GPS ГКИНП (ОНТА)- 02 -262 -02

Геодезические, картографические инструкции, нормы и правила обязательны для исполнения всеми субъектами  геодезической и картографической деятельности

Оформление проекта и приложений выполнять в соответствии с требованиями ГОСТ 2.104-68* ЕСКДС Основные надписи.

Согласно «Инструкции о порядке осуществления государственного геодезического надзора в Российской Федерации» ([7]), топографо-геодезические работы производят только после утверждения технического проекта в установленном порядке и согласования его с организациями, выдающими разрешения на производство этих работ.

Практическая работа № 1

«Получение задания на практическую работу. Определение географических координат участка производства работ. Составление схемы обеспечения работ исходными геодезическими данными».

План работы:

1. По указанным в техническом задании географическим координатам на караты М 1:25000 или М 1:10000, в зависимости от масштаба топографической съемки, нанести границы участка производства работ.

Образец технического задания указан ниже.

образец

ТЕХНИЧЕСКОЕ ЗАДАНИЕ

на выполнение топографо-геодезических работ с применением

глобальных навигационных спутниковых систем

Объект____________________________________________________________

Масштаб съемки: _________________________________________________

Сечение рельефа: _________________________________________________

Площадь участка:__________________________________________________

Координаты границ участка:

__________________________________________________________________

Приложения_________________________________________________________________________________________________________________________

Составил руководитель проекта Т.Н. Таранец

1.Техническое задание (бланк) на выполнение работы заполняется на основании:

- объект: выбирается назначение топографических планов согласно §3.1 инструкции ГКИНП (ОНТА)- 02 -262 -02 и масштабу в соответствии с вариантом;

-масштаб съемки: выбирается из таблицы 1, приведенной ниже, в соответствии с вариантом;

- координаты границ участка: выбираются из таблицы 1, приведенной ниже, в соответствии с вариантом;

- площадь участка: определяется по карте, после нанесения границ участка производства работ по координатам,площадь участка определить в гектарах и километрах квадратных.

- сечение рельефа: выбирается из таблицы 1, приведенной ниже, в соответствии с вариантом;

- приложения: указать какие исходные материалы применялись при проектировании (карты, топопланы, тематические карты, справочники, инструкции).

данных таблицы вариантов, Вариант задания соответствует порядковому номеру в классном журнале.

Таблица 1

№ п/п	вариант	Масштаб топосъемки	Координаты границ участка производства работ
			φ	λ
1	2	3	4	5
1	01	1:500	φ1 54°42´30", φ2 54°42´30" φ354°42´18", φ4 54°41´38" φ5 54°41´34", φ6 54°41´47" φ7 54°41´48"	λ1 18°05´30",λ2 18°06´20" λ3 18°06´52", λ4 18°06´58" λ5 18°05´59", λ618°05´42" λ718°05´12"
2	02	1:500	φ1 54°40´00", φ2 54°40´20" φ3 54°41´13", φ4 54°41´16"	λ1 18°03´45", λ218°04´20", λ3 18°03´45", λ4 18°04´20"
3	03	1:500	φ1 54°40´11", φ2 54°41´00" φ3 54°41´10, φ4 54°40´10"	λ1 18°03´49" λ218°03´52", λ3 18°05´37", λ4 18°05´40"
4	04	1:500	φ1 54°40´08", φ2 54°41´27" φ3 54°41´30", φ4 54°40´07"	λ1 18°05´40", λ218°05´42", λ3 18°06´20", λ4 18°06´18"
5	05	1:500	φ1 54°41´07", φ2 54°41´08", φ3 54°42´10", φ4 54°42´15"	λ1 18°06´18", λ218°04´25", λ3 18 °03"48, λ,4 18°06´33"
6	06	1:500	φ1 54°40´52", φ2 54°41´48", φ3 54°41´41", φ4 54°40´48"	λ1 18°04´12", λ2 18°04´18", λ3 18°05´11", λ4 18°05´18"
7	07	1:500	φ1 54°40´31", φ2 54°41´32" φ3 54°41´33", φ4 54°40´28",	λ1 18°05´25", λ2 18°05´30", λ3 18°07´08", λ4 18°07´12"
8	08	1:1000	φ1 54°41´14", φ2 54°41´13", φ3 54°40´43", φ4 54°40´01", φ5 54°40´29",	λ118°04´09", λ2 18°06´51", λ3 18°06´49", λ418°04´51", λ5 18°04´11",
9	09	1:1000	φ1 54°42´31", φ2 54°43´37", φ354°43´44", φ4 54°42´41",	λ118°03´02", λ218°02´58", λ3 18°05´48", λ4 18°06´51"
10	10	1:1000	φ1 54°40´21", φ2 54°41´00" φ3 54°41´20, φ454°40´10"	λ1 18°03´49" λ218°03´52", λ3 18°05´47", λ4 18°05´50"
11	11	1:1000	φ1 54°48´08", φ2 54°41´27" φ3 54°56´30", φ4 54°40´07"	λ1 18°05´40", λ218°05´42", λ3 18°06´40", λ4 18°06´48"
12	12	1:1000	φ1 54°41´07", φ2 54°41´08", φ3 54°42´30", φ4 54°42´25"	λ1 18°06´18", λ218°04´25", λ3 18 °03"48, λ,4 18°06´33"
13	13	1:2000	φ1 54°40´13", φ2 54 °42´01" φ3 54°42´16", φ4 54°40´23"	λ1 18°00´47", λ2 18°01´13", λ1 18°07´29", λ2 18°07´11",
14	14	1:2000	φ1 54°41´09", φ2 54°41´06", φ3 54°42´32", φ4 54°42´28"	λ1 18°06´18", λ218°04´23", λ3 18 °03"48, λ,4 18°06´32"
15	15	1:2000	φ1 54°40´21", φ2 54°41´38" φ3 54°41´40, φ4 54°40´10"	λ1 18°03´49" λ218°03´52", λ3 18°05´49", λ4 18°05´55"
16	16	1:2000	φ1 54°40´21", φ2 54°41´00" φ3 54°41´20, φ454°40´10"	λ1 18°04´49" λ218°04´52", λ3 18°06´47", λ4 18°06´50"
17	17	1:2000	φ1 54°40´51", φ2 54°41´50" φ3 54°41´40, φ454°40´40"	λ1 18°04´49" λ218°04´52", λ3 18°06´47", λ4 18°06´50"
18	18	1:2000	φ1 54°41´09", φ2 54°41´06", φ3 54°42´32", φ4 54°42´28"	λ1 18°04´49" λ218°04´52", λ3 18°06´47", λ4 18°06´50"
19	19	1:2000	φ1 54°40´21", φ2 54°41´00" φ3 54°41´20, φ454°40´10"	λ1 18°06´18", λ218°04´23", λ3 18 °03"48, λ,4 18°06´32"
20	20	1:2000	φ1 54°41´07", φ2 54°41´08", φ3 54°42´30", φ4 54°42´25"	λ1 18°04´49" λ218°04´52", λ3 18°06´47", λ4 18°06´50"
21	21	1:2000	φ1 54°40´15", φ2 54 °42´11" φ3 54°42´16", φ4 54°40´23"	λ1 18°03´46" λ218°03´58", λ3 18°05´42", λ4 18°05´55"
22	22	1:2000	φ1 54°40´21", φ2 54°41´38" φ3 54°41´40, φ4 54°40´10"	λ1 18°04´41" λ218°04´50", λ3 18°06´40", λ4 18°06´43"
23	23	1:2000	φ1 54°42´31", φ2 54°43´37", φ354°43´44", φ4 54°42´41",	λ118°04´02", λ218°04´58", λ3 18°06´48", λ4 18°07´21"
24	24	1:2000	φ1 54°42´31", φ2 54°43´27", φ354°43´34", φ4 54°42´31",	λ118°03´12", λ218°02´58", λ3 18°06´48", λ4 18°06´51"
25	25	1:2000	φ1 54°41´19", φ2 54°41´09", φ3 54°42´32", φ4 54°42´38"	λ118°03´02", λ218°02´58", λ3 18°06´48", λ4 18°07´11"
26	26	1:5000	φ1 54°40´12", φ2 54 °42´22" φ3 54°42´45", φ4 54°40´23"	λ1 18°00´12" λ2 18°00´22", λ3 18°05´21", λ4 18°05´37"
27	27	1:5000	φ1 54°42´00", φ2 54 °44´32" φ1 54°42´10", φ2 54 °44´32"	λ1 18°00´48", λ2 18°01´12", λ1 18°07´48", λ2 18°07´12",
28	28	1:5000	φ1 54°40´13", φ2 54 °42´21" φ3 54°42´46", φ4 54°40´23"	λ1 18°00´47", λ2 18°01´13", λ1 18°07´49", λ2 18°07´11",
29	29	1:5000	φ1 54°42´08", φ2 54 °44´37" φ1 54°42´13", φ2 54 °44´32"	λ1 18°00´15" λ2 18°00´25", λ3 18°05´27", λ4 18°05´39"
30	30	1:5000	φ1 54°42´28", φ2 54 °44´33" φ1 54°42´33", φ2 54 °44´28	λ1 18°01´47", λ2 18°01´13", λ1 18°07´49", λ2 18°07´41",

2.Установить наличие геодезических пунктов в границах участка производства работ и непосредственной близости.

3. Составить схему обеспечения района работ исходными геодезическими данными, топографическими и картографическими материалами с указанием границ проектируемой съёмки.

Схема составляется на формате А-4 либо А-3 в зависимости от площади участка производства работ

Практическая работа № 2

«Разработать проект планово-высотных геодезических построений в соответствии с требованиями инструкции ГКИНП (ОНТА)- 02 -262 -022.

Работа выполняется в соответствии с требованиями раздела 4 ГКИНП (ОНТА)- 02 -262 -02.

План работ.

1. Разработка материалов технического проекта на объект работ, относящихся к применению глобальных навигационных спутниковых систем для выполнения съёмочных работ, должна производиться на основании собранных полных сведений по ранее выполненным топографо-геодезическим и аэрофотосъёмочным работам.

2. По результатам сбора и анализа материалов уточняют:

- топографо-геодезическую изученность объекта работ (наличие материалов выполненных работ и годы выполнения, их качество и соответствие техническому заданию на выполнение работ);

- топографо-геодезические материалы, подлежащие использованию, и те, которые не могут быть использованы при выполнении работ.

3. В результате сбора и анализа материалов должны быть разработаны следующие документы:

1) пояснительная записка;

2) сводный каталог исходных геодезических пунктов, составленный в принятой (см. п. 2.20) системе координат и высот с приложением уточнённых схем топографо-геодезической изученности объекта работ в масштабе, удобном для пользования;

3) сводная картосхема выполненных топографических работ (только геодезическое обоснование, рельеф, контурная нагрузка) с описанием степени их использования в новых работах и порядка и методов приведения координат и высот в принятую систему;

4) выполнить проектирование съемочного обоснования в соответствии с техническим заданием и требованиями разделов 6 и 7 ГКИНП (ОНТА)- 02 -262 -02.

В зависимости от масштаба съемки и требований инструкции обеспеченности планшетов пунктами ПВО запроектировать сеть ПВО (раздел 6 инструкции).

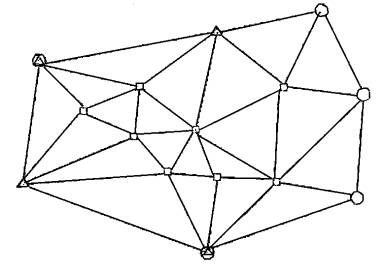

При проектировании развития съёмочного обоснования методом построения сети программа полевых работ на объекте должна быть составлена так, чтобы все линии сети были определены независимо друг от друга, включая линии, опирающиеся на пункты геодезической основы. При этом необходимо запроектировать определение линий от каждого вновь определяемого пункта съёмочного обоснования не менее чем до 3 пунктов. Пример схемы развития съёмочного обоснования методом построения сети приведен на рис. 1 .

○ - пункт высотной геодезической основы

Δ - пункт плановой геодезической основы

□ - пункт съемочного обоснования

Рис. 1. Пример схемы развития съёмочного обоснования методом построения сети

В качестве примера на рис. 2 показана схема, иллюстрирующая проект независимого определения 3 -х линий из сеанса, выполняемого на 4 -х пунктах. Как видно на рис. 2, ломаная, составленная из линий 1 -2 , 2 -3 , 3 -4 не пересекает сама себя в точках соединения линий и не замыкается. Для независимого определения линий 1 -3, 1 -4, 2 -4 необходимо выполнить ещё один сеанс на этих пунктах. Как видно на рисунке, и в этом случае ломаная из соединения этих линий не пересекает сама себя в точках соединения линий и не замыкается.

Рис. 2 . Схема, иллюстрирующая проект независимого определения 3 -х линий из сеанса, выполняемого на 4 -х пунктах

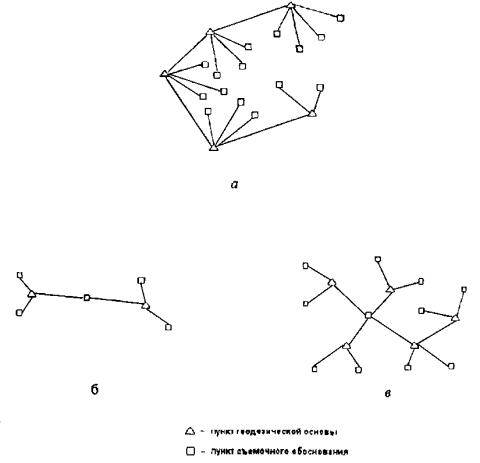

При планировании развития съёмочного обоснования методом определения висячих пунктов необходимо запроектировать определение линий от каждого пункта съёмочного обоснования до ближайшего к нему пункта геодезической основы, а также между соседними пунктами геодезической основы (как показано на рис. 3 а), либо, если это целесообразно, необходимо запроектировать определение линий от пунктов съёмочного обоснования до нескольких ближайших пунктов геодезической основы (рис. 3 б, в), получая таким образом, засечки. При этом во всех случаях геодезическое построение должно включать необходимое количество пунктов геодезической основы (см. п. 6.2.4).

Рис. 3 . Схемы, иллюстрирующие проект развития съёмочного обоснования методом определения висячих пунктов

1. Определить метод развития съемочного обосновании и метод спутниковых определений для различных масштабов съемки и высот сечения рельефа (таблица 6 инструкции).

2. Составить рабочую программу полевых работ по развитию съемочного обоснования с применением спутниковой технологии (пункт 6.2.8 инструкции).

3. Подготовить обоснование необходимости и способов построения планово - высотной основы и выбор масштаба съёмки, как раздел текстовой части проекта (см. раздел 6 ГКИНП (ОНТА)- 02 -262 -02).

4. Проектирование полевых работ (§ 6.4 ГКИНП (ОНТА)- 02 -262 -02.)

5. Определить продолжительность наблюдений на точке применительно к своему проекту (раздел 5 инструкции).

6. Проект планово-высотных геодезических построений оформить на листах кальки А-4 либо А-3 формата в зависимости от площади участка производства работ.

Пример приведен в приложениях в приложениях к данным методическим указаниям

Практическая работа № 3

Составить картограмму расположения участков топографических съёмок с разграфкой листов карт и планов.

План работ.

1. Определить размеры рамок планов в зависимости от масштаба топосъемки (см. тех. задание). Смотри раздел 2 ГКИНП (ОНТА)- 02 -262 -02.

2. Нанести границы планшетов, согласно определенным размерам, на лист кальки.

3. Определить номенклатуру планшетов.

4. Оформить картограмму расположения участков топографических съёмок с разграфкой листов карт и планов как приложение к проекту.

Пример указан в приложениях к данным методическим указаниям

Практическая работа № 4

Составление пояснительной записки технического проекта работ.

В текстовой части проекта отражают следующие вопросы:

1) целевое назначение проектируемых работ;

2) краткая физико-географическая характеристика района работ;

3) сведения о топографо-геодезической обеспеченности района работ;

4) обоснование необходимости и способов построения планово-высотной основы и выбор масштаба съёмки;

5) организация и сроки выполнения работ, мероприятия по технике безопасности и охране труда;

6) перечень топографо-геодезических, картографических и других материалов, подлежащих сдаче по окончании работ.

Пояснительная записка оформляется на листах бумаги А-4 формата.

Практическая работа № 5

Составление сметы запроектированных работ.

1. В сметной части проекта приводят расчёт необходимых затрат на выполнение проектируемых работ. На основании СУР-2002 «Сметные укрупненные расценки на топографо-геодезические работы» или Справочника базовых цен на инженерные изыскания для строительства» строительные и определить сроки выполнения работ выполнить расчет необходимых затрат на выполнение запроектированных работ.

2. Выполнить расчет сметной стоимости работ с учетом индексирующих коэффициентов.

3. Оформить смету как приложение к проекту.

4.Форма сметы на производство топографо-геодезических работ приведена в приложении 2 к данному КОС.

5. Картосхема районирования затрат на закладку центров геодезических знаков приведена в приложении 1.

6.В бланк сметы выписать виды и объемы работ, согласно проекту.

7.Из СУР-2002 «Сметные укрупненные расценки на топографо-географические работы» выбрать расценки и трудозатраты, с учетом категории трудности. Расчет трудозатрат можно выполнить по ЕНВ - Единые нормы выработки (времени) на топографо-геодезические работы.

Необходимо определить нормы времени и выработки, соответственно по каждому виду работ и занести в таблицу, приведенную ниже.

4. Таблица 3

Номер расценки	Наименование процесса	Категория трудности	Единица измерения	Расценки в руб.			Трудозатраты, Чел,-дни
				всего	В том числе зарплата
					специалистов	рабочих	специалистов	рабочих
1	2	3	4	5	6	7	8	9

ПРИМЕР выполнения работы.

Расчет затрат на создание опорной маркшейдерско-геодезической сети специального назначения с применением спутниковых систем на объекте: Маркшейдерское обеспечения строительства тоннеля «Южный» щитовой проходкой»

Проектом предусмотрена сеть тоннельной триангуляции III класса, ход основной полигонометрии и для обеспечения высотной геодезической основы ходы нивелирования II разряда, опирающиеся на ранее заложенные пункты государственной геодезической сети.

Процесс создания опорной маркшейдерско-геодезической сети подразделяется на три стадии:

• получение технического задания;

• составление технического проекта, предварительной сметы на основании утвержденного проекта, расчета трудозатрат и сетевого графика работ;

• комплекс работ по созданию опорной маркшейдерско-геодезической сети специального назначения с применением спутниковых систем.

При выполнении проектных работ определена техническая возможность и экономическая целесообразность прокладки опорной полигононометрии вдоль оси тоннеля, по просеке, вырубленной под охранную зону магистрального газопровода по 25 метров в обе стороны от оси газопровода (СНиП 2.05.06-85*). Поскольку для прокладки тоннельной триангуляции потребовалось бы увеличение объемов работ по дополнительной вырубке деревьев, дополнительному переводу земельных участков из покрытых лесом в непокрытые и как следствие дополнительных средств на возмещение убытков лесхозу, то опорная полигонометрия в сочетании с четырьмя пунктами тоннельной триангуляции, заложенными за пределами зоны возможных деформаций земной поверхности, возникшими в процессе строительства и далее в ходе эксплуатации, считается безальтернативным вариантом.

Предварительная смета и трудозатраты на выполняемые работы составлены по Сметным укрупненным расценкам (СУР-2002) на топографо-геодезические работы которые рассчитаны на основе Единых норм выработки(времени) на геодезические и топографическиеработы, ч.I. Полевые работы; ч.II. Камеральные работы, 2002 г.

Сметные расценки рассчитаны в соответствии с требованиями, предусмотренными действующими нормативными и техническими документами (указами Президента Российской Федерации и постановлениями Правительства Российской Федерации, приказами по отрасли, инструкциями, наставлениями и т.п.), утвержденными по состоянию на 01.12.2002 г.

Сметные расценки на топографо-геодезические работы даны в рублях на единицу работ по каждому процессу (пункт, кв. км и др.) в текущих ценах по состоянию на 01.12.2002 года. Расценки содержат затраты производства по статьям основных расходов:

· основная заработная плата(специалистов и рабочих);

· дополнительная заработная плата (10,2% и 12,7% соответственно для специалистов камерального и полевого производства и 10,2% для рабочих);

· единый социальный налог (35,6%, в том числе: отчисления в Пенсионный фонд Российской Федерации 28%, Фонд социального страхования Российской Федерации, 4%, фонды обязательного медицинского страхования 3,6%); страховой сбор от несчастных случаев (1,8%);

· налог на автодороги (в размере 1% от выручки);

· полевое довольствие на полевых работах в размере 150 руб. в день на одного работающего;

· материалы;

· износ;

· амортизация;

· транспорт.

Сметные расценки и трудовых затрат отражают только прямые затраты на производство топографо-геодезических работ без учета расходов на проведение организационных и ликвидационных мероприятий. Затраты на проведение организационных и ликвидационных мероприятий определяются по нормативам, установленным Федеральной службой геодезии и картографии России, от стоимости производства топографо-геодезических работ на зону деятельности предприятия. В особых случаях стоимость затрат на проведение организационно-ликвидационных мероприятий определяется прямым расчетом. В нашем случае затраты организационные и ликвидационные мероприятий не включены, поскольку бригады были расквартированы в общежитии поселка Северного, расположенного в 1,5 км от участка производства работ.

Сметные расценки установлены с учетом уровня рентабельности в размере 10%.

Сметные расценки и трудовых затрат рассчитаны на определенные комплексы полевых и камеральных работ и включают в себя затраты на все операции и процессы, необходимые для выпуска конечных материалов в соответствии с их наименованием и описанием состава работ.

Сметные расценки и нормативы в совокупности с расходами на проведение организационно-ликвидационных мероприятий учитывают затраты на все сопутствующие основному производству подготовительные и вспомогательные работы:

· техническую подготовку производства;

· рабочее проектирование;

· обучение специалистов, постоянных и сезонных рабочих безопасным методам производства топографо-геодезических работ;

· текущий ремонт, проверки и исследования геодезических инструментов и приборов;

· расходы по переезду производственного персонала к месту работы и обратно;

· доставку материалов, снаряжения, инструментов на участок работ и развозку по участку, возвращение снаряжения и инструментов на базу экспедиции;

· организацию и содержание временных полевых баз и средств радиосвязи в малоосвоенных и труднодоступных районах, устройство рабочих помещений или палаток на участках работ полевых бригад;

· производство контрольных операций;

· оформление материалов, сдачу и приемку работ.

Форма №2 п
