2Понятие падения и потери напряжения.
Падение напряжения - геометрическая (векторная) разность между комплексами напряжений начала и конца линии. Падение напряжения — это вектор АВ, т. е.
AB → = U1 – U2 = √3I12Z12
Продольной составляющей падения напряжения ∆U12К называют проекцию падения напряжения на действительную ось или на напряжение ∆U12К = АС.
Индекс «к» означает, что ∆U12К - проекция на напряжение конца линии U2. Обычно ∆U12К выражается через данные в конце линии: U2, P12К, Q12К.
Поперечная составляющая падения напряжения U12К - это проекция падения напряжения на мнимую ось,U12К = СВ. Таким образом,
U1 – U2 = √3I12Z12 = ∆U12К + jU12К
Часто используют понятие потеря напряжения — это алгебраическая разность между модулями напряжений начала и конца линии.U1 – U2 =AD. Если поперечная составляющая - мала (например, в сетях Uном ≥ 110 кВ), то можно приближенно считать, что потеря напряжения равна продольной составляющей падения напряжения.

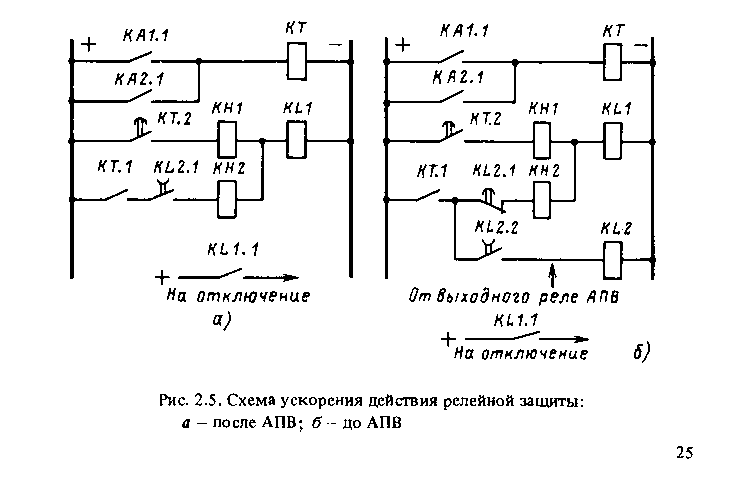

3Совместное действие релейной защиты и схемы апв. Ускорение защиты до апв, ускорение защиты после апв.
Назначение и принцип действия АПВ.
Назначением АПВ является автоматическое восстановление питания потребителей в случае отключения питающей линии устройством релейной защиты путем ее нового (повторного) включения. Возможность восстановления таким образом питания потребителей объясняется тем, что большинство к. з. на воздушных линиях оказываются неустойчивыми и исчезают, если линию кратковременно отключить. По статистическим данным однократное АПВ воздушных линий успешно в 65 – 70% случаев, а при двукратном АПВ удается восстановить в 80 – 90% случаев после отключения линий устройствами релейной защиты.
К устройствам АПВ предъявляется ряд требований:
обеспечение установленной кратности действия;
исключение возможности действия после отключения выключателя персоналом;
исключения возможности действия при аварийном отключении выключателя от устройств защиты сразу после его включения персоналом вручную, дистанционно или телемеханически;
автоматический возврат устройства АПВ в исходное состояние.
Выполнение первого требования необходимо для предохранения выключателя от разрушения в случае устойчивого к. з. При увеличении кратности АПВ вероятность исчезновения к. з. возрастает, однако не во всех случаях оно исчезает даже при многократном АПВ. В то же время многократное включение выключателя на к. з. с последующим его отключением приводит к быстрому износу выключателя и потере его работоспособности. В настоящее время чаще всего используется однократное АПВ, реже двукратное.
Третье требование связано с тем, что к. з., возникающие после подключения обесточенной ранее линии к источнику питания, бывают, как правило, устойчивыми (включение на закоротку). Повторное включение линии под напряжение в этом случае оказывается ненужным.
Автоматический возврат устройства АПВ в исходное состояние в случае успешного повторного включения линии обеспечивает его готовность к последующим действиям.
3.3.2. Устройства АПВ должны предусматриваться для быстрого восстановления питания потребителей или межсистемных и внутрисистемных связей путем автоматического включения выключателей, отключенных устройствами релейной защиты.
Должно предусматриваться автоматическое повторное включение:
1) воздушных и смешанных (кабельно-воздушных) линий всех типов напряжением выше 1 кВ. Отказ от применения АПВ должен быть в каждом отдельном случае обоснован. На кабельных линиях 35 кВ и ниже АПВ рекомендуется применять в случаях, когда оно может быть эффективным в связи со значительной вероятностью повреждений с образованием открытой дуги (например, наличие нескольких промежуточных сборок, питание по одной линии нескольких подстанций), а также с целью исправления неселективного действия защиты. Вопрос о применении АПВ на кабельных линиях 110 кВ и выше должен решаться при проектировании в каждом отдельном случае с учетом конкретных условий;
2) шин электростанций и подстанций (см. 3.3.24 и 3.3.25);
3) трансформаторов (см. 3.3.26);
4) ответственных электродвигателей, отключаемых для обеспечения самозапуска других электродвигателей (см. 3.3.38).
Для осуществления АПВ по п. 1-3 должны также предусматриваться устройства АПВ на обходных, шиносоединительных и секционных выключателях.
Допускается в целях экономии аппаратуры выполнение устройства группового АПВ на линиях, в первую очередь кабельных, и других присоединениях 6-10 кВ. При этом следует учитывать недостатки устройства группового АПВ, например возможность отказа в случае, если после отключения выключателя одного из присоединений отключение выключателя другого присоединения происходит до возврата устройства АПВ в исходное положение.
3.3.3. Устройства АПВ должны быть выполнены так, чтобы они не действовали при:
1) отключении выключателя персоналом дистанционно или при помощи телеуправления;
2) автоматическом отключении от релейной защиты непосредственно после включения персоналом дистанционно или при помощи телеуправления;
3) отключении выключателя защитой от внутренних повреждений трансформаторов и вращающихся машин, устройствами противоаварийной автоматики, а также в других случаях отключений выключателя, когда действие АПВ недопустимо. АПВ после действия АЧР (ЧАПВ) должно выполняться в соответствии с 3.3.81.
Устройства АПВ должны быть выполнены так, чтобы была исключена возможностью многократного включения на КЗ при любой неисправности в схеме устройства.
Устройства АПВ должны выполняться с автоматическим возвратом.
3.3.4. При применении АПВ должно, как правило, предусматриваться ускорение действия релейной защиты на случай неуспешного АПВ. Ускорение действия релейной защиты после неуспешного АПВ выполняется с помощью устройства ускорения после включения выключателя, которое, как правило, должно использоваться и при включении выключателя по другим причинам (от ключа управления, телеуправления или устройства АВР). При ускорении защиты после включения выключателя должны быть приняты меры против возможного отключения выключателя защитой под действием толчка тока при включении из-за неодновременного включения фаз выключателя.
Не следует ускорять защиты после включения выключателя, когда линия уже включена под напряжение другим своим выключателем (т. е. при наличии симметричного напряжения на линии).
Допускается не ускорять после АПВ действие защит линий 35 кВ и ниже, выполненных на переменном оперативном токе, если для этого требуется значительное усложнение защит и время их действия при металлическом КЗ вблизи места установки не превосходит 1,5 с.
3.3.5. Устройства трехфазного АПВ (ТАПВ) должны осуществляться преимущественно с пуском при несоответствии между ранее поданной оперативной командой и отключенным положением выключателя; допускается также пуск устройства АПВ от защиты.
