Билет №28
Вариант №2
Дано:
Асинхронный двигатель с короткозамкнутым ротором ( )
Параметры нагрузочной диаграммы:
ΔU, % |
Момент, Н · м |
Время, с |
||||||||
М1 |
М2 |
М3 |
М4 |
М5 |
t1 |
t2 |
t3 |
t4 |
t5 |
|
7 |
0 |
90 |
200 |
0 |
60 |
200 |
60 |
20 |
120 |
80 |
Найти:
1) определить необходимую мощность двигателя и выбрать его по каталогу с учетом режима работы двигателя, условий пуска и допустимой перегрузки, отклонения напряжения ΔU в сети
2) для выбранного двигателя рассчитать номинальный и пусковой токи
Решение
Нагрузочная диаграмма

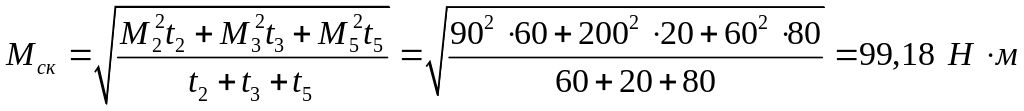

Для определения мощности двигателя по нагрузочной диаграмме вычисляем среднеквадратичный за время работы момент:
Фактическая продолжительность включения:

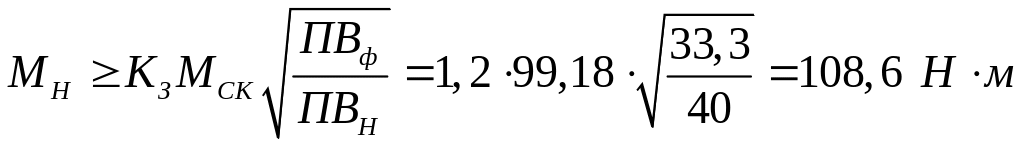

Из каталожных данных выбираем двигатель, номинальный момент которого ближайший больший:
где - коэффициент запаса, учитывающий влияние динамических нагрузок
ПВн – номинальная продолжительность включения , ПВн=40%
Номинальный момент двигателя по табличным данным вычисляется как:
Выбираем двигатель 4АС160S6 У3 с данными:
Параметры Двигатель |
Рн, кВт |
кпд, % |
cosφ |
Мп Мн |
Мпуск Мн |
Мmin Мн |
Iп Iн |
n, об/мин |
4АС160S6 У3 |
12 |
82 |
0,85 |
2,1 |
1,9 |
1,5 |
6,5 |
940 |
Номинальный момент выбранного двигателя:
Проверка по условию пуска:
Двигатель имеет короткозамкнутый ротор. Расчет проведем для прямого пуска двигателя (без каких либо устройств увеличивающих пусковой момент):
Максимальный момент в цикле работы двигателя:

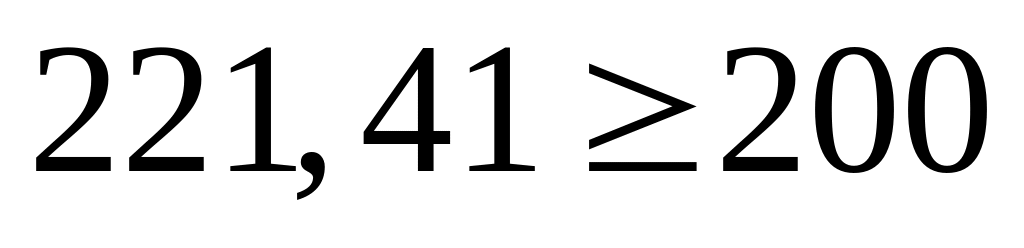

Условие проверки по возможности осуществления пуска:
-
условие выполняется
Проверка по допустимой перегрузке:
Критический момент двигателя (пиковый) по паспортным данным:
Максимальный момент в цикле работы двигателя:
Условие проверки по допустимой перегрузке:
-
условие выполняется
Проверка устойчивой работы при отклонении напряжения в сети:

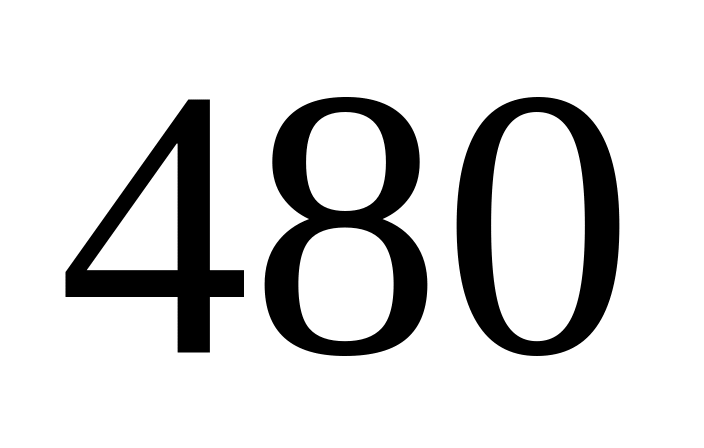

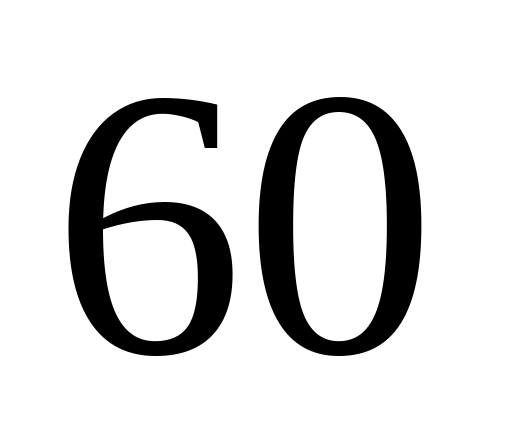

Момент асинхронного двигателя пропорционален квадрату питающего напряжения .
Найдем критический (пиковый) момент двигателя при отклонении напряжения на 7%:

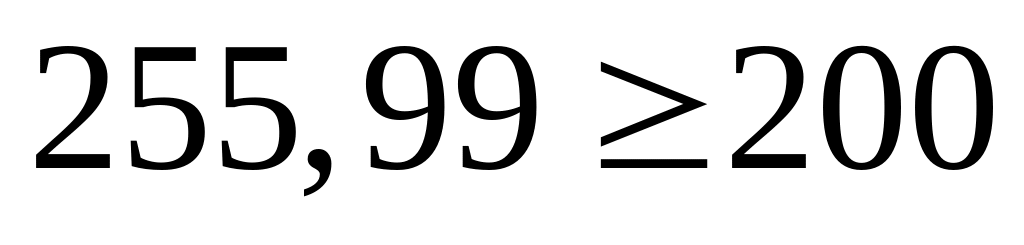

Условие проверки по допустимой перегрузке при отклонении питающего напряжения:
-
условие выполняется

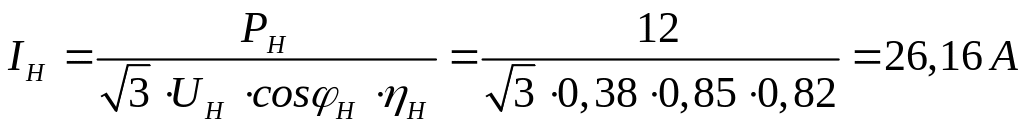

Номинальный ток выбранного двигателя:

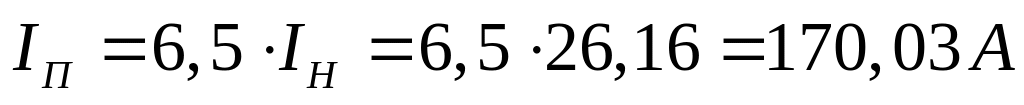

Пусковой ток:
1Потери мощности на корону: физический смысл, как определяются на действующей лэп ?
По физической природе П. на к. — главным образом тепловые, они обусловлены передачей кинетической энергии, запасаемой ионами в электрическом поле, нейтральным молекулам газа в результате их столкновений и повышением скорости молекул и температуры газа. Незначительная часть потерь (доли или единицы %) составляют потери на ионизацию газа, химические реакции в зоне короны (образование озона и окислов азота в воздухе) и высокочастотное излучение в диапазоне 104—107 гц (т. н. радиопомехи от короны).
При расчете и эксплуатации электрических сетей приходится считаться с потерями на корону на электрических линиях и с радиопомехами, создаваемыми этими линиями. Корона на проводах электрических линий возникает, если напряженность поля на поверхности провода Е достигает или становится выше начальной напряженности коронного разряда Ен
Е ≥ EН
Для гладких проводов воздушных линий принимают
EН = 24,5m(1+ 0,65/(r00,38)
где δ — относительная плотность воздуха; r0 — радиус провода; т — коэффициент гладкости провода (m = 0,6 при инее, гололеде или изморози; т = 0,57-4-0,73 при дожде или снеге, в зависимости от интенсивности осадков).
На поверхности одиночного проводника
E = 0,354U/ (r0lgDСР/ rЭК)
где U — линейное напряжение на линии; Dcp — среднее геометрическое расстояние между проводниками фаз.
Эффективным средством уменьшения потерь на корону и уменьшения радиопомех является расщепление проводников воздушных электрических линий на ряд проводников более мелкого сечения с изменением эквивалентного радиуса проводника. На поверхности расщепленного проводника
E = K 0,354U/ (nr0lgDСР/ rЭК)
где К— коэффициент, зависящий от числа проводников п в фазе; rЭК — эквивалентный радиус расщепленного проводника.
Расщепление проводников, как правило, требуется для сетей 330—1150 кВ. Обычно рекомендуют иметь напряженность электрического поля на поверхности проводника не более 28 кВ/см. Соответственно устанавливают минимально допустимые по условиям короны диаметры проводов воздушных линий.
