Билет №27
Вариант №1
Дано:
Исходные данные:
-
Рм3, кВт
Qм3, квар
I(2)к2, кA
j, А/мм2
t, c
250
250
7,5
1,2
0,81
Найти: Выбрать мощность силового трансформатора (без учета компенсации реактивной мощности), сечение кабеля W1 и определить чувствительность автоматического выключателя F1 к минимальному значению тока короткого замыкания в точке К1.
Решение
Выбор трансформатора:
Полная мощность нагрузки третьего уровня:
Выбор
мощности тр-ра осуществляется по
расчетной мощности (
):
N – кол-во трансформаторов
Кз – коэффициент загрузки трансформатора (Кз = 0,8…0,9 так как электроснабжение выполнено от одного источника питания)
Выбираем трансформатор мощностью
По справочнику Барыбина запишем сопротивления прямой и нулевой последовательности для выбранного трансформатора:
Sном.т, кВА |
Схема соединения обмоток |
uк, % |
Сопр-ние прямой последовательности, мОм |
Сопр-ние нулевой последовательности, мОм |
||
r1т |
х1т |
r0т |
х0т |
|||
400 |
Д/Ун-0 |
4,5 |
5,9 |
17 |
5,9 |
17 |
Определение чувствительности автоматического выключателя F1:
Минимальной значение тока КЗ в точке К1 будет соответствовать однофазному току КЗ

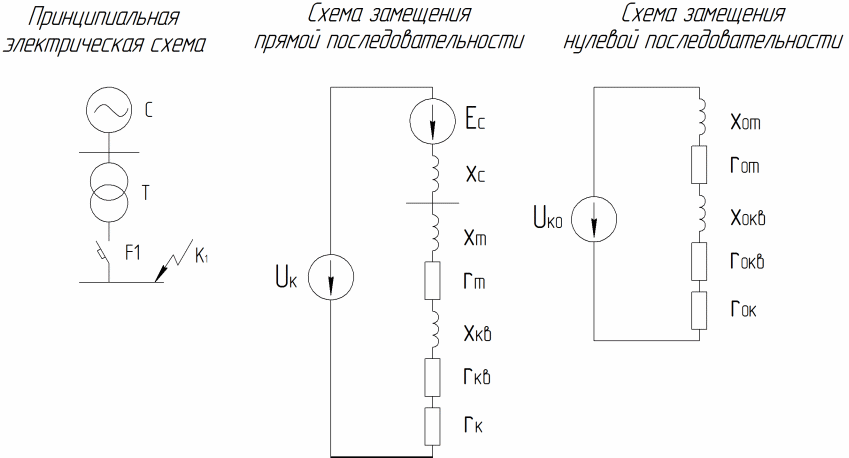

Схема замещения обратной последовательности аналогична схеме замещения прямой последовательности за исключением Ес
Трехфазный ток в точке К1:
Сопротивление
системы рассчитывается по формуле:
Короткое замыкание в точке К1
Сопротивление прямой последовательности:
Сопротивление трансформатора: rТ = 5,9 мОм, xТ = 17 мОм
Сопротивление катушки выключателя: rКВ = 0,14 мОм, xКВ = 0,08 мОм
Сопротивление контакта проводников: rк = 0,003 мОм.
Тогда, получим значения общих сопротивлений:
r1∑1 = rТ + rКВ +4* r К = 5,9+0,14+4*0,003 = 6,05 мОм
x1∑1 = xС + xТ + xКВ = 1,07+17+0,08= 18,15 мОм
Сопротивление прямой и обратной последовательностей равны.
Сопротивление обратной последовательности:
Сопротивление трансформатора: r0Т = 5,9 мОм, x0Т = 17 мОм
Сопротивление электрической дуги в месте КЗ: rД = 15 мОм.
r∑0 = r0Т + r0КВ + 4* r К =5,9+0,14+4*0,003=6,05 мОм
x∑0 = x0Т + x0КВ = 17+0,08=17,08 мОм
Значение периодической составляющей начального тока однофазного К.З. :
Выбор вводного автоматического выключателя:
-
номинальный ток теплового расцепителя
автомата
-
уставка электромагнитного расцепителя
автомата
КЗ - коэффициент запаса, принимаемый по паспортным данным выключателя
(КЗ ≈1,1…1,2)
Выбираем автоматический выключатель ВА53-37 с данными:
;
;
;
Проверка по чувствительности:
КЧ ≥ 1,25 для автоматов с I НОМ АВ ≥ 100 А, КЧ ≥ 1,4 для автоматов с I НОМ АВ < 100 А
следовательно
аппарат проходит по чувствительности
Выбор кабеля W1:
Максимальный рабочий ток через трансформатор:
1) По условию длительно-допустимого тока:
Кабель АПвБбШв выпускается на напряжение 6-10 кВ сечением 35-240 мм2. Предварительно принимаем к установке кабель АПвБбШв -3*35 Iдд=140 А (алюм. жилы, изоляция из вулканизированного полиэтилена, защитный покров типа БбШв)
2
)
По экономической плотности тока:
Предварительно принимаем к установке кабель АПвБбШв сечением 3*35 мм2
3
)
По термической стойкости:
где с – масштабный коэффициент, пересчитывающий термический импульс в площадь поперечного сечения (для алюминиевого кабеля С=85 (А*с2)/мм2), t- время действия тока КЗ
Предварительно принимаем к установке кабель с большим сечением, АПвБбШв -3*95 Iдд=260 А
4) По потере напряжения:
Кабель нельзя проверить по потере напряжения, так как неизвестна его длина.
Окончательно принимаем к установке кабель с большим сечением, АПвБбШв -3*95 Iдд=260 А
