3 Статическая устойчивость.
Статическая устойчивость СЭС - это устойчивость при малых возмущениях режима. При этом элемент синусоиды, характеризующей угловую характеристику системы, можно заменить отрезком прямой, т.е. считать систему линейной. Этот процесс называется линеаризации системы.
Из рассмотрения простейших механических систем следует, что есть состояния (режимы), в которых системы после случайного возмущения стремятся восстановить исходный или близкий к нему режим (рис.1.1). В других режимах случайное возмущение уводит системы от исходного состояния. В первом случае системы являются устойчивыми, во втором – неустойчивыми.

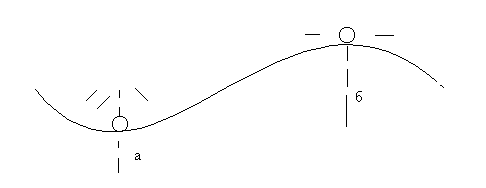

Рис. 1.1. Устойчивое (а) и неустойчивое (б) состояния механической системы
В установившемся режиме между энергией источника Wr, поступающей в систему извне, и энергией, расходуемой в нагрузке и на покрытие потерь, имеется баланс. При каком-либо возмущении, проявляющемся в изменении параметра режима П на ΔП, этот баланс нарушается.
Если система обладает такими свойствами, что энергия
W = Wн + ΔW (1.1)
после возмущения расходуется более интенсивно, чем приобретается от внешнего источника ΔWr = ƒ (П), то новый режим, возникший в результате возмущения, не может быть обеспечен энергией и в системе должен восстановиться прежний установившийся или близкий к нему режим. Такая система устойчива.
Из определения устойчивости следует, что условием сохранения устойчивости системы (критерием устойчивости) является соотношение
ΔW/ΔП>ΔWr/ΔП, (1.2)
или в дифференциальной форме
d(Wr – W)/dП<0, (1.3)
Величину Wr – W = ΔW∑ называют избыточной энергией. Эта энергия положительна, если дополнительная генерируемая энергия, появившаяся при возмущении, возрастет интенсивнее, чем нагрузка системы с учетом потерь в ней. При этом условии критерий устойчивости запишется в виде
d(ΔW∑)/dП<0 (1.4)
т.е. режим устойчив, если производная от избыточной энергии по определяющему параметру П отрицательна.
Для обеспечения устойчивости системы существенное значение имеет запас её статической устойчивости, который характеризуется углами сдвига роторов генераторов и напряжениями в узловых точках системы.
Большое значение имеет запас статической устойчивости в послеаварийном режиме - по мощности электрической передачи он должен составлять 5 – 10 %, в нормальном же режиме 15 – 20 %. Однако эти цифры строго не лимитируются.
Чтобы проверить статическую устойчивость системы, необходимо составить дифференциальные уравнения малых колебаний для всех его элементов и регулирующих устройств, а затем исследовать корни характеристического уравнения на устойчивость. Поскольку строгое решение такой задачи очень сложно, в инженерных расчетах применяются приближенные методы исследования устойчивости, которые основываются на использовании практических критериев устойчивости.
