Почему при частотном регулировании скорости асинхронного двигателя необходимо одновременное изменение частоты и напряжения? в каком соотношении измеряются эти два параметра?
γ=
это
отношение должно при любой скорости
оставаться неизменным
γ=
Хк=2πfzк
Мк=
Mc=const,
Mc=ω2
f2/f1=U2/U1

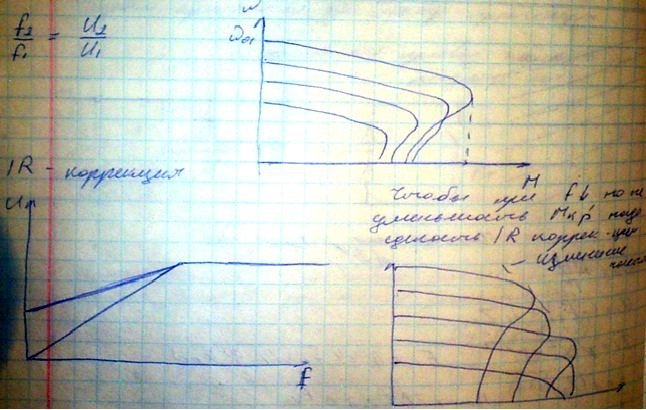

Чтобы при уменьшая частоту, но не уменьшать критический момент надо сделать IR-корреляцию.
Вопрос 2.
Защита электрических сетей до 1000 В плавкими предохранителями и расцепителями автоматических выключателей. Преимущества и недостатки. Чувствительность и селективность.
Электрическая сеть напряжением до 1 кВ является четырехпроводной сетью с глухозаземленнойнейтралью. В такой сети основными видами повреждения являются короткие замыкания между фазами и отдельных фаз на землю.
Для защиты таких сетей используют плавкие предохранители и автоматические выключатели, снабженные устройствами токовой защиты.
Использование предохранителей является более дешевым и простым вариантом защиты. При защите от перегрузки они оказываются более экономически эффективными.
Автоматические выключатели используются:
1. Если есть необходимость в устройствах автоматики АПВ и АВР.
2. Требуется обеспечить более быстрое по сравнению с плавкими предохранителями восстановление питания

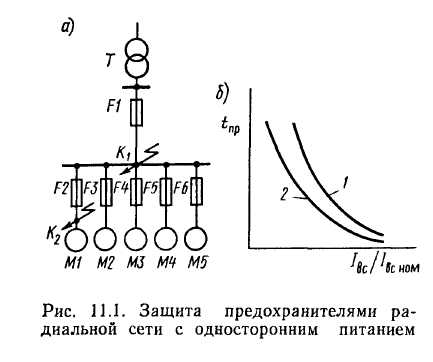

Защита плавкими предохранителями
Плавкая
вставка предохранителя является токовой
защитой с зависимой характеристикой
выдержки времени. Она защищает элемент
электроустановки от токов к. з. и от
длительной перегрузки.
При выборе предохранителя F1для защиты сети напряжением Ucследует учитывать условия Uпр.ном = Uс и Iпр.откл.>=Iк.max
Плавкая вставка выбирается по условиям:
где
- максимальный рабочий ток, проходящий
через предохранитель;
=1,1
... 1,25 - коэффициент отстройки.
Ток
кратковременной перегрузки
принимается большим из двух значений,
рассчитанных:
1. Для случая пуска наиболее мощного электродвигателя и режима нормальной работы всех остальных потребителей, подключенных к защищаемой линии, по формуле
2. Для режима самозапуска оставшихся в работе электродвигателей, возникающего после отключения поврежденного потребителя, например после отключения электродвигателя M1предохранителем F2 (к. з. в точке К2),
Где
- сумма максимальных рабочих токов всех
потребителей, присоединенных к защищаемой
линии без учета электродвигателя
с наибольшим пусковым током;
-
сумма пусковых токов самозапускающихся
электродвигателей; n
- число потребителей;
т — числосамозапускающихся электродвигателей;
—
коэффициент
спроса, kc<1.
kпер – коэффициент перегрузки. Для тяжелых условий пуска рекомендуется принимать kпер =1,6... 2, а для легких условий пуска принимать kпер = 2,5.
В зависимости от характера нагрузки и необходимости самозапуска номинальный ток плавкой вставки выбирают по первому или второму условию, принимают ближайшим по шкале стандартных токов и проверяют по третьему условию.
Выбранные предохранители должны удовлетворять требованиям чувствительности и по возможности действовать селективно.
Чувствительность:
1. Номинальный ток плавкой вставки должен быть по крайней мере в три раза меньше минимального тока КЗ в конце защищаемого участка Iкmin (для предохранителя F1точка К1на рисунке.В сетях напряжением до 1кВ с глухозаземленнойнейтралью расчетным при определении Iкmin является замыкание между фазным и нулевым проводами. Ток КЗ
где
-
фазное напряжение сети, В;
-
полное электрическое сопротивление
трансформатора, питающего сеть, Ом;
—полное
сопротивление петли фазной - нулевой
провода линии, Ом.
2.
Для сетей, защищаемых от перегрузки
должно выполняться условие
;
коэффициент
определяется
типом изоляции проводников и условиями
их эксплуатации.
Селективность:
Если в сети установлено несколько последовательно включенных предохранителей, то при коротком замыкании в сети должен перегорать ближайший к точке КЗ предохранитель. На рисунке последовательно с предохранителем F1включены предохранители F2—F6. Селективная работа предохранителей обеспечивается, если при коротком замыкании, например, в точке К2плавкая вставка предохранителя F2перегорит и разорвет дугу раньше, чем плавкая вставка предохранителя F1нагреется до температуры плавления. Это возможно в том случае, если защитная характеристика 1 плавкой вставки предохранителя F1располагается выше защитной характеристики 2плавкой вставки предохранителя F2.
Для определения этого условия строится карта селективности.
Защита автоматами:
Автоматические выключатели выбираются по условиям:
где
Кз=1,4
Автоматические выключатели снабжают специальными устройствами токовой релейной защиты, которые в зависимости от типа выключателя выполняют в виде токовой отсечки, максимальной токовой защиты с зависимой и независимой выдержкой времени или в виде двухступенчатой и трехступенчатой токовой защиты. Для этого используют электромагнитные, тепловые и полупроводниковые устройства защиты, которые называют расцепителями.
Автоматические выключатели, защита которых содержит все три ступени защиты или вторую и третью называются селективными.Основными характеристиками автоматических выключателей являются номинальный ток Iа.ном, номинальное напряжение Uа.номи номинальный ток отключения Iа.откл.
Номинальным током отключенияназывается наибольший ток, который выключатель способен отключить.
Расцепитель характеризуется номинальным током Iрц.ном, током срабатывания Iс.з. и выдержкой времени tс.з. каждой ступени. Номинальным током расцепителяназывается наибольший ток, длительное прохождение которого не вызывает срабатывания расцепителя.
С помощью тепловыхрасцепителей выполняется максимальная токовая защита. Сочетание теплового расцепителя с электромагнитным мгновенного действия позволяет выполнить двухступенчатую токовую защиту, содержащую первую и третью ступени. При перегрузках защита действует с зависимой выдержкой времени, а при коротких замыканиях - без выдержки времени. Такое устройство защиты можно назвать комбинированным расцепителем. Основные принципы выбора параметров токовой защиты сохраняются и при выполнении защиты расцепителями автоматических выключателей.
Общим для всех автоматических выключателей является соблюдение следующих требований:
1. Номинальное напряжение Uа.ном должно быть не ниже напряжения сети.
2. Номинальный ток отключения должен быть больше максимального тока КЗ.
3. Номинальный ток расцепителяIрц.ном выбирается больше максимального рабочего тока Iраб.max
Iрц.ном>= Iраб.max
Чувствительность.
В сетях, защищаемых только от токовКЗ, для обеспечения чувствительности расцепителей должны выполняться следующие условия:
1. Минимальный ток КЗIк.min в наиболее удаленной точке защищаемой линии должен быть больше номинального тока расцепителяIрц ном в три и более раза;
2. Для автоматических выключателей, имеющих только расцепители мгновенного срабатывания, должны выполняться соотношения:
-
Iк.min>
1,4
,
для выключателей с Iном<
100 А
- Iк.min>l,25 для всех других выключателей.
Для сетей, защищаемых и от перегрузки, должны выполняться следующие условия:
< (0,8...1)Iдл.доп. для выключателей, имеющих только мгновенно действующий расцепитель;
Iрц.ном<Iдл.доп.для ненастраиваемогорасцепителя.
<(1...1,25)Iдл.доп. для расцепителя с регулируемой обратно зависимой от тока характеристикой.
Селективность.
Для обеспечения селективного отключения последовательно установленных автоматических выключателей защитные характеристики их расцепителей не должны пересекаться. При этом ток срабатывания расцепителя выключателя, расположенного ближе к источнику питания, должен быть больше, чем у расцепителя автоматического выключателя, более удаленного от источника питания сети.
Для графического определения селективности строится карта селективности.
В сетях напряжением до 1 кВ необходимо обеспечивать селективность при совместной работе автоматических выключателей и плавких предохранителей. При этом ближе к источнику питания может находиться как выключатель, так и предохранитель.
Если ближе к источнику автоматический выключатель, селективного действия можно достичь, используя селективный автоматический выключатель. Селективность обеспечивается и при неселективном выключателе, если ток наибольшей уставки отсечки выше, чем ток КЗ при повреждении за предохранителем. Если ближе к источнику находится предохранитель, требования к селективности такие же, как и при согласовании между собой защитных характеристик предохранителей. Для графического определения селективности строится карта селективности.
