Билет №2. Задача

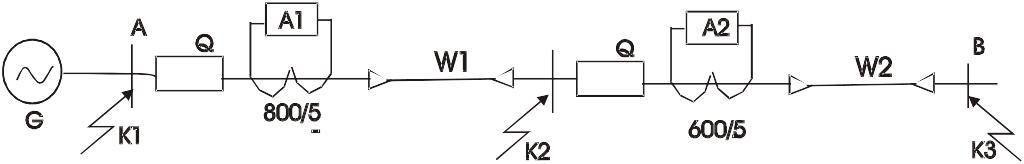

Задана распределительная сеть, состоящая из двух линий одного напряжения с односторонним питанием.
Т

ребуется
выбрать защиты и их схемы для первой и
второй линии от всех повреждений.
Рассчитать параметры защит и оценить
по чувствительности.
Вариант  |
		Напряжение кВ  |
		Линия  |

			Ток
			трехфазного КЗ

  |

			Ток
			КЗ на землю  |
		Максимальный рабочий ток Iраб. макс, А  |
	||||
К1  |
		К2  |
		К3  |
		К2  |
		К3  |
		W1  |
		W2  |
	|||
1  |
		110  |
		воздушная  |
		12  |
		9  |
		6  |
		3,2  |
		2,5  |
		400  |
		250  |

2  |
		6  |
		воздушная  |
		14  |
		11  |
		9  |
		-  |
		-  |
		400  |
		250  |

Решение: (1вариант)
Выбираем на первой линии токовую отсечку без выдержки времени и МТЗ. На второй линии МТЗ. И защиты от однофазных КЗ на каждой линии. Схема соединения ТТ – неполная звезда.
а) Линия АБ:
1. Ток срабатывания первой ступени защиты
где
= 1,2...1,3 - коэффициент отстройки;
- максимальный ток трехфазного КЗ на
шинах подстанции Б.
Вторичный ток срабатывания отсечки без выдержки времени
где
- коэффициент схемы (в нашем случае 1);
- коэффициент трансформации трансформатора
тока.
Выбираем реле РТ-40/100
2. Ток срабатывания третьей ступени защиты
где
=1,1…1,2;
=2,5
- коэффициент самозапуска;
=0,8–
коэффициент возврата;
- максимальный рабочий ток защищаемой
линии.

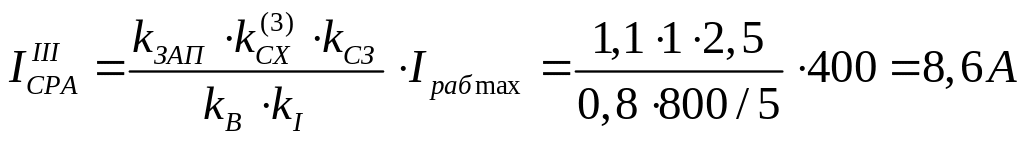

Вторичный
ток срабатывания максимальной токовой
зашиты:
Коэффициент чувствительности третьей ступени:
основной защиты
где
- минимальный ток КЗ на шинах подстанции
Б;

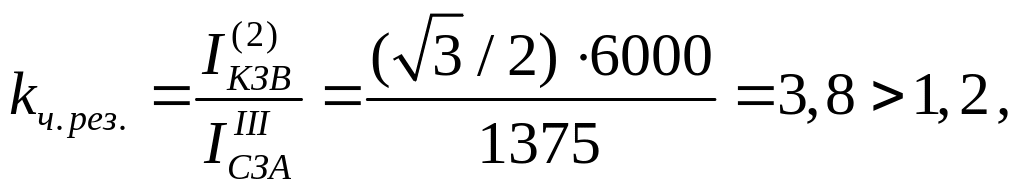

для резервной защиты
где
- минимальный ток КЗ на шинах подстанции
В.
Выдержка времени максимальной токовой защиты
где
- выдержка времени максимальной токовой
защиты на подстанции Б.
Выбираем реле РТ-40/10
3. Защита от однофазных коротких замыканий.
Защита выполняется только одноступенчатой – III ступень. Используется схема на сумму токов трех фаз с действием на отключение.

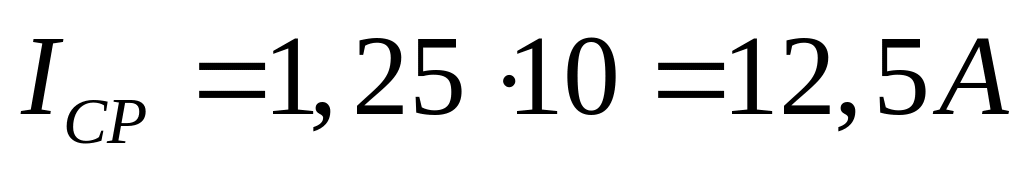

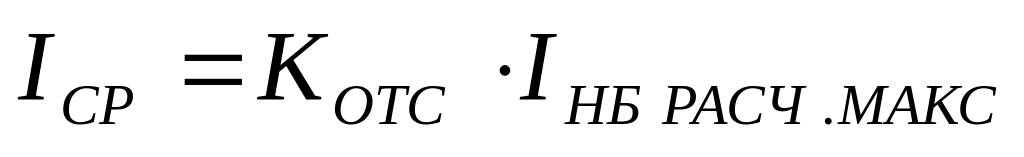

Выдержка времени защиты выбирается по ступенчатому принципу. Ток срабатывания реле отстраивается от тока небаланса:
,
где
= 1,25 -
коэффициент запаса, учитывающий
погрешность и необходимый запас;

-

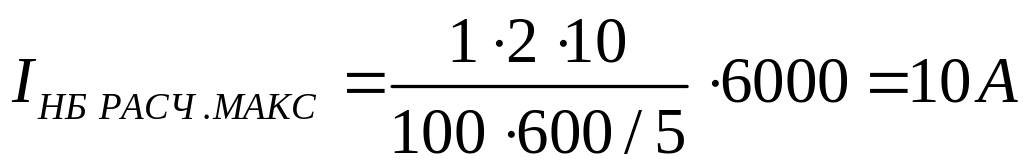

максимальный расчетный ток небаланса.
,
где
=1-
коэффициент однотипности ТА;

=2
– учитывает апериодическую составляющую
тока;

=10%
- максимальная погрешность ТА;

-
действующее значение установившегося
тока внешнего КЗ
на п/ст Б

Выбираем реле РТ-40/20
б) Линия БВ:
1. Ток срабатывания третьей ступени защиты
где =1,1…1,2; =2,5 - коэффициент самозапуска; =0,8– коэффициент возврата; - максимальный рабочий ток защищаемой линии.
Вторичный
ток срабатывания максимальной токовой
зашиты:
Коэффициент чувствительности третьей ступени:
основной защиты
где
- минимальный ток КЗ на шинах подстанции
В;.
Выдержка времени максимальной токовой защиты
где - выдержка времени максимальной токовой защиты на подстанции Б.
Выбираем реле РТ-40/10
2. Защита от однофазных коротких замыканий.
Защита выполняется только одноступенчатой – III ступень. Используется схема на сумму токов трех фаз с действием на отключение.
Выдержка времени защиты выбирается по ступенчатому принципу. Ток срабатывания реле отстраивается от тока небаланса:
,
где = 1,25 - коэффициент запаса, учитывающий погрешность и необходимый запас;
- максимальный расчетный ток небаланса.
,
где =1- коэффициент однотипности ТА;
=2 – учитывает апериодическую составляющую тока;
=10% - максимальная погрешность ТА;
- действующее значение установившегося тока внешнего КЗ
на п/ст Б

Выбираем реле РТ-40/20
Решение: (2вариант)
Выбираем на первой линии токовую отсечку без выдержки времени и МТЗ. На второй линии МТЗ. Схема соединения ТТ – неполная звезда.
а) Линия АБ:
1. Ток срабатывания первой ступени защиты
где = 1,2...1,3 - коэффициент отстройки; - максимальный ток трехфазного КЗ на шинах подстанции Б.
Вторичный ток срабатывания отсечки без выдержки времени
где - коэффициент схемы (в нашем случае 1); - коэффициент трансформации трансформатора тока.
Выбираем реле РТ-40/100
2. Ток срабатывания третьей ступени защиты
где =1,1…1,2; =2,5 - коэффициент самозапуска; =0,8– коэффициент возврата; - максимальный рабочий ток защищаемой линии.
Вторичный ток срабатывания максимальной токовой зашиты:
Коэффициент чувствительности третьей ступени:
основной защиты
где - минимальный ток КЗ на шинах подстанции Б;
для резервной защиты
где - минимальный ток КЗ на шинах подстанции В.
Выдержка времени максимальной токовой защиты
где - выдержка времени максимальной токовой защиты на подстанции Б.
Выбираем реле РТ-40/10
3. Защита от однофазных коротких замыканий.
Защита выполняется только одноступенчатой – III ступень. Используется схема на сумму токов трех фаз с действием на отключение.
Выдержка времени защиты выбирается по ступенчатому принципу. Ток срабатывания реле отстраивается от тока небаланса:
,
где = 1,25 - коэффициент запаса, учитывающий погрешность и необходимый запас;
- максимальный расчетный ток небаланса.
,
где =1- коэффициент однотипности ТА;
=2 – учитывает апериодическую составляющую тока;
=10% - максимальная погрешность ТА;
- действующее значение установившегося тока внешнего КЗ
на п/ст Б

Выбираем реле РТ-40/20
б) Линия БВ:
1. Ток срабатывания третьей ступени защиты
где =1,1…1,2; =2,5 - коэффициент самозапуска; =0,8– коэффициент возврата; - максимальный рабочий ток защищаемой линии.
Вторичный ток срабатывания максимальной токовой зашиты:
Коэффициент чувствительности третьей ступени:
основной защиты
где - минимальный ток КЗ на шинах подстанции В;.
Выдержка времени максимальной токовой защиты
где - выдержка времени максимальной токовой защиты на подстанции Б.
Выбираем реле РТ-40/10
2. Защита от однофазных коротких замыканий.
Защита выполняется только одноступенчатой – III ступень. Используется схема на сумму токов трех фаз с действием на отключение.
Выдержка времени защиты выбирается по ступенчатому принципу. Ток срабатывания реле отстраивается от тока небаланса:
,
где = 1,25 - коэффициент запаса, учитывающий погрешность и необходимый запас;
- максимальный расчетный ток небаланса.
,
где =1- коэффициент однотипности ТА;
=2 – учитывает апериодическую составляющую тока;
=10% - максимальная погрешность ТА;
- действующее значение установившегося тока внешнего КЗ
на п/ст Б

Выбираем реле РТ-40/20
