3 Особенности расчета токов к.З. В сетях до 1000 в.
Расчёт нагрузок до 1 кВ.
Методика определения силовых нагрузок 0,4кВ.

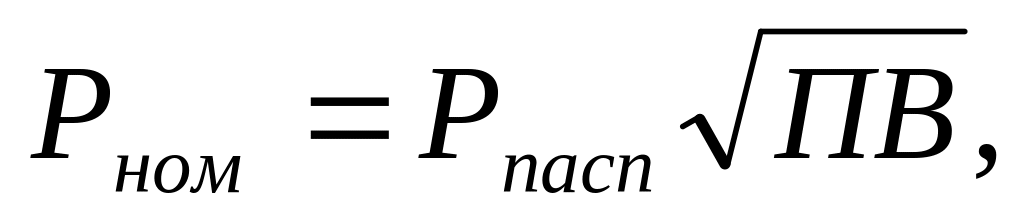

Для индивидуальных потребителей за расчётную нагрузку принимается их номинальная мощность Рном. Для потребителей повторно-кратковременного режима работы (сварочные агрегаты, краны и т.п.) за расчетную нагрузку принимается паспортная мощность Рпасп, приведенная к ПВ=100%:
где ПВ принимается в долях единицы.

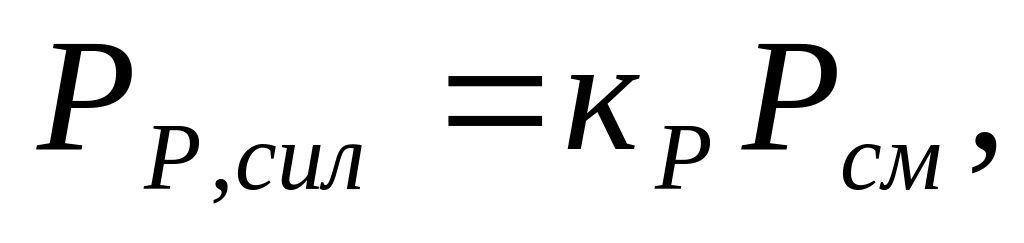

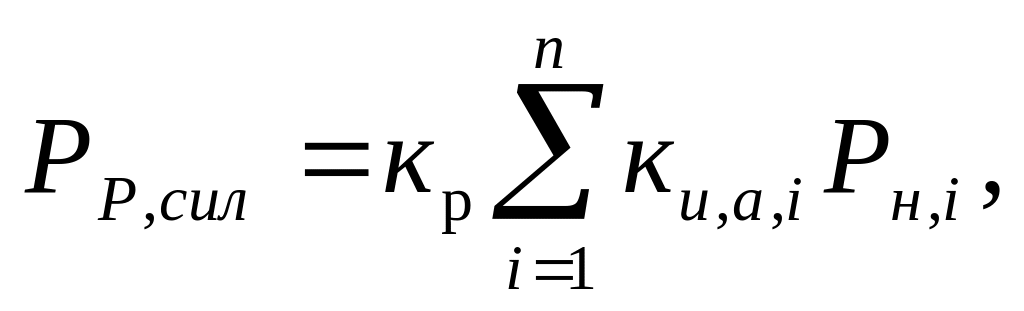

Активная расчетная нагрузка группы потребителей, подключенных к узлу питания напряжением до 1 кВ, определяется:
или:
где
где
Рсм,i
и Рсм

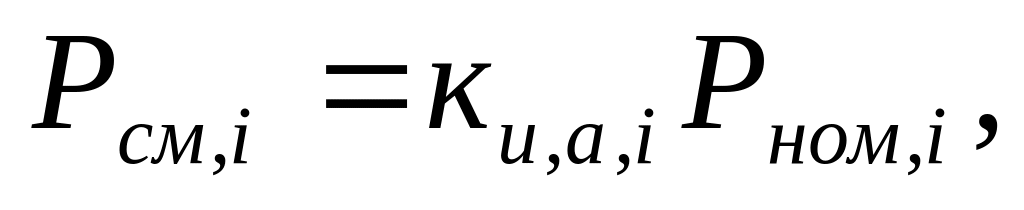

- средние за смену нагрузки - i-го
потребителя и групповая;
кр - коэффициент расчётной нагрузки, определяемый по таблицам;
ки, а,i - коэффициент использования активной мощности для i-го потребителя, справочная величина;
Рн,i - номинальная мощность i-го потребителя;

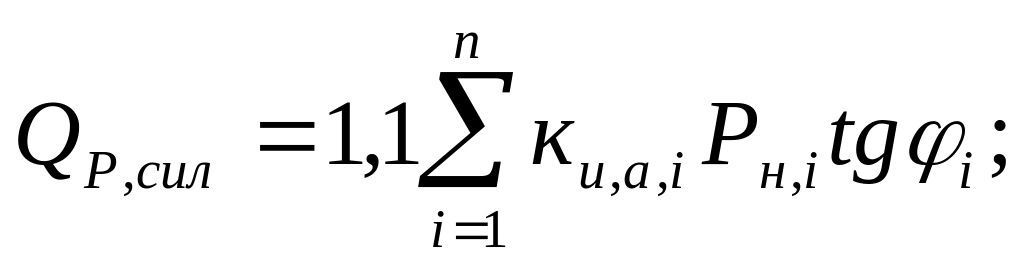

Расчётная реактивная нагрузка на шинах РП, питающих отдельные участки производства Qр определяется в зависимости от эффективного числа приёмников nэф:
при
при
где:
где
Qсм,i
и Qсм

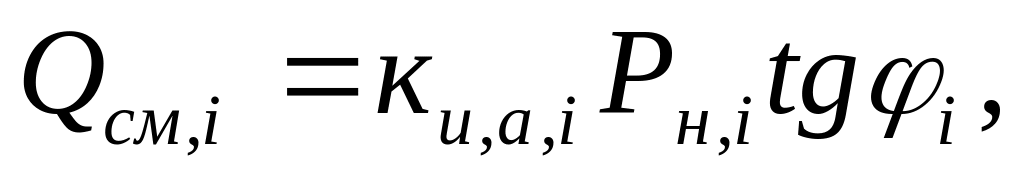

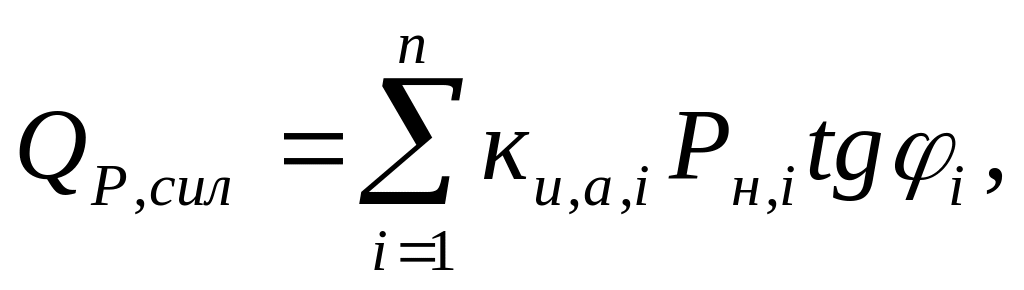

- средние за смену реактивные нагрузки
- i-го
потребителя и групповая;
где tg - соответствует cosi, принятому для данного потребителя из справочных материалов.
Расчётная реактивная нагрузка на шинах ТП определяется по выражению:

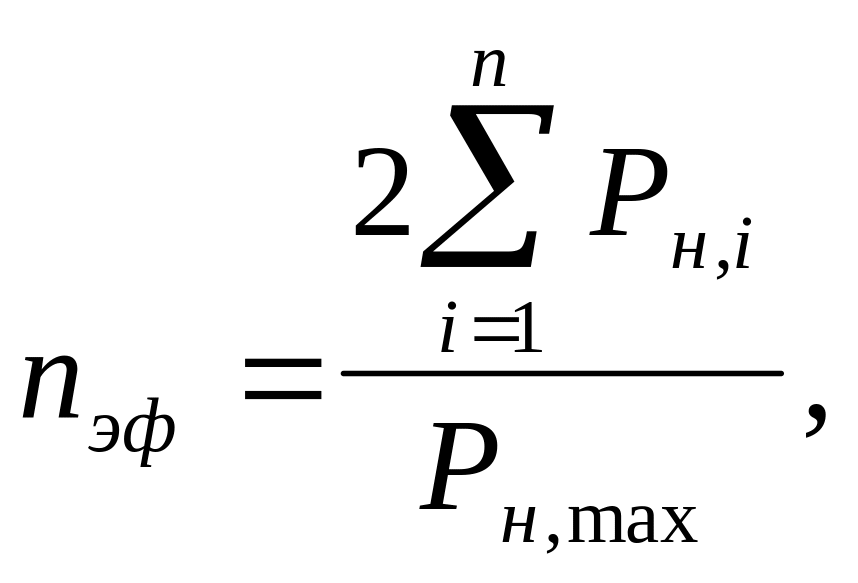

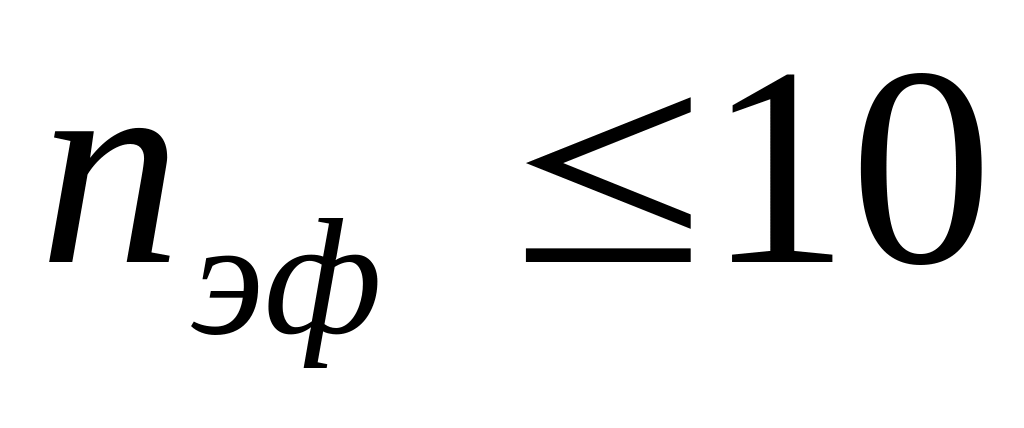

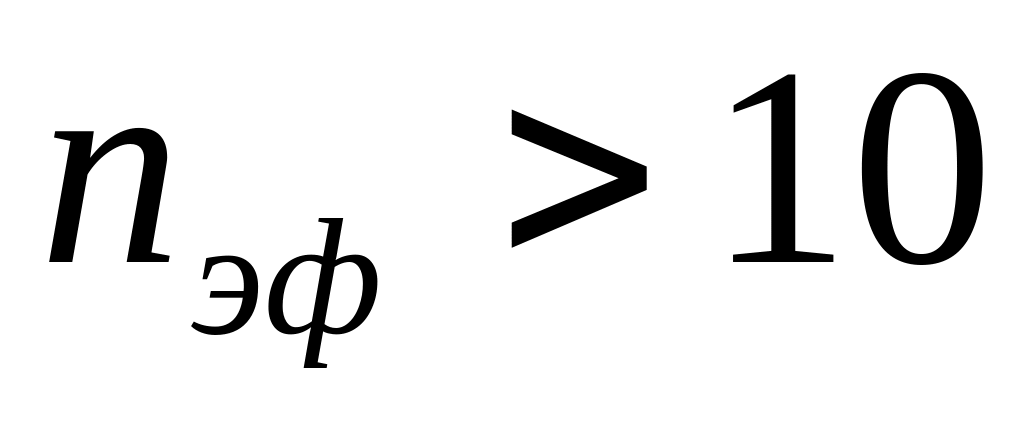

Эффективное число приёмников может определяться по упрощенному выражению:
где
Рн,max
- номинальная мощность наиболее мощного
приёмника группы.

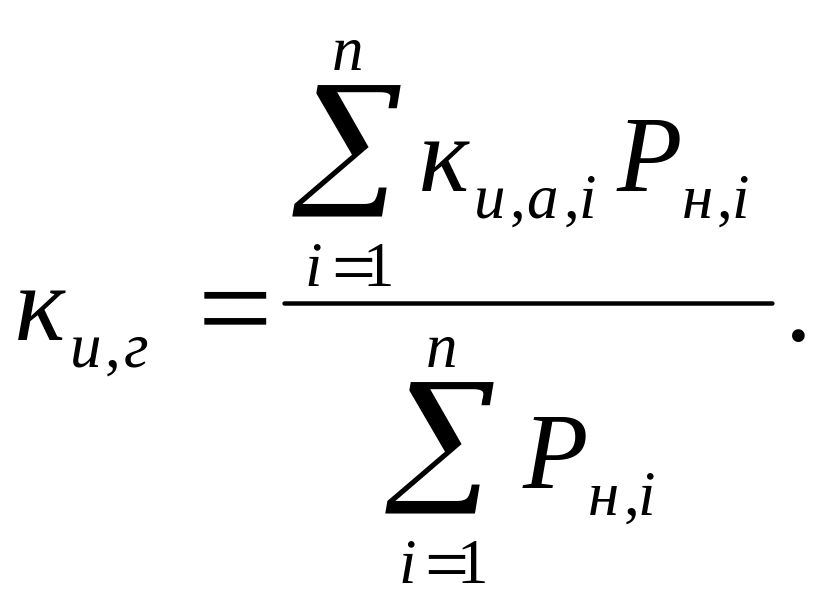

Групповой коэффициент использования в целом по объекту определяется по формуле:

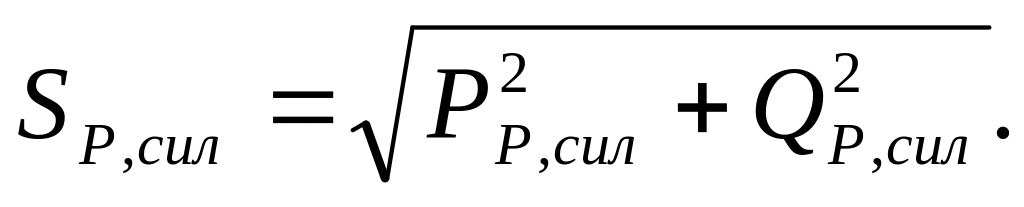

Полная расчетная мощность по объекту в целом:
Полный
расчетный ток:
где
Uном
- напряжение сети.
Билет №14
Задача: Для трансформатора собственных нужд тепловой электростанции выбрать типы защит и определить их коэффициенты чувствительности.
Данные для расчёта приведены в таблице
Вариант |
Трансформатор, Т |
||||||
S, кВА |
Uв/Uн, кв |
I1Н, А |
I2Н, А |
ZТ, Ом |
ZТ 0, Ом |
Соединение обмоток |
|
1 |
250 |
10/0,4 |
14 |
360 |
28,8*10-3 |
254*10-3 |
Y/Y0 |
2 |
400 |
10/0,4 |
18 |
450 |
36,4*10-3 |
310*10-3 |
Y/Y0 |
Решение: (1 вариант)
На таких трансформаторах на электростанциях предусматриваются следующие типы защит. На стороне ВН:
Токовая отсечка от всех видов КЗ в обмотках и на выводах трансформатора.
Максимальная токовая защита с выдержкой времени от внешних многофазных КЗ.
Защита нулевой последовательности от замыканий на землю в сети 10кВ с действием на сигнал без выдержки времени. Эта защита выполняется с помощью чувствительного реле тока, подключаемого к трансформатору тока нулевой последовательности, устанавливаемого на кабеле.
На стороне НН – токовая защита нулевой последовательности, с выдержкой времени от КЗ на землю в обмотках НН трансформатора, на шинах и в сети 0,4кВ.
Кроме указанных защит, предусматривается токовая защита от перегрузки, устанавливаемая в одной фазе и действующая на сигнал.
Для выбора уставок защит необходимо вычислить токи при трехфазном и однофазном КЗ на шинах 0,4кВ, при этом сопротивлением питающих элементов можно пренебречь, так как оно весьма мало по сравнению с сопротивлением трансформатора.

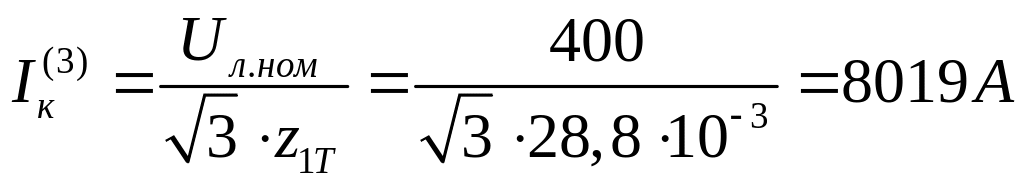

При трехфазном КЗ на шинах 0,4кВ:

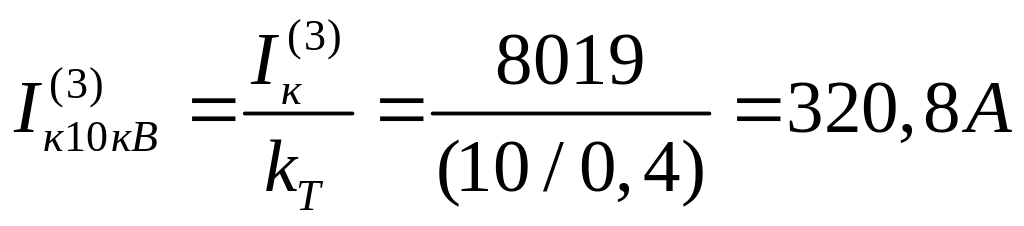

Ток на стороне 10кВ:
При однофазном КЗ на шинах 0,4кВ:
а) Первичный ток срабатывания отсечки для обеспечения селективного действия должен быть отстроен от максимального тока при внешнем трехфазном КЗ и определяется по формуле:
где kн =1,4 – коффициент надежности.

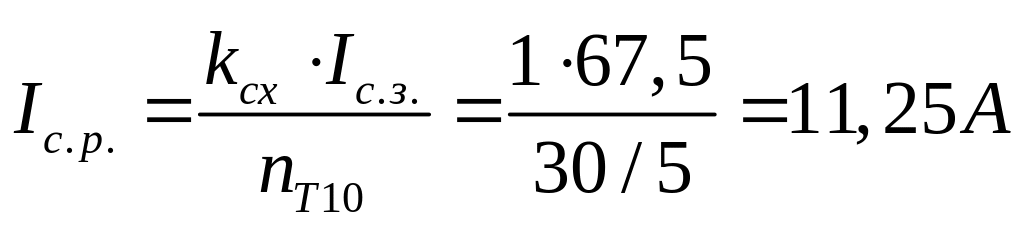

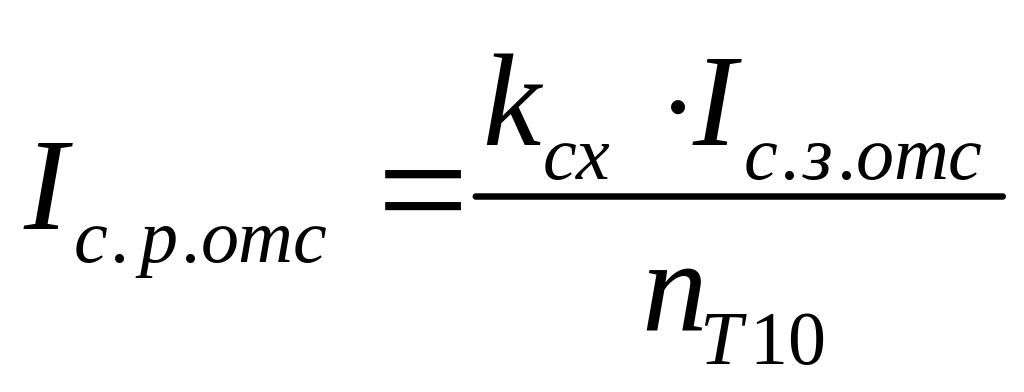

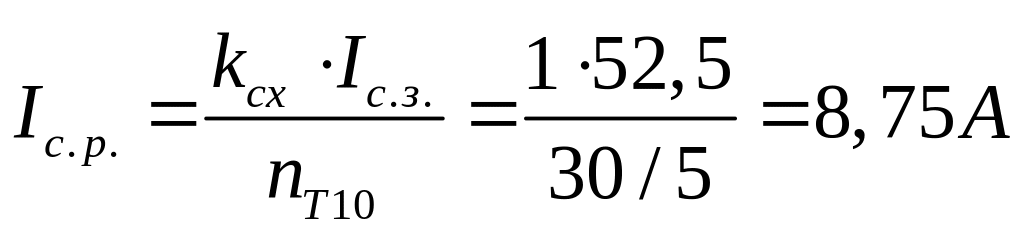

Ток срабатывания реле определяется по формуле:
где kсх – коэффициент схемы в симметричном трехфазном режиме, равный отношению тока в реле к вторичному току ТТ в этом режиме; kсх =1 при соединении ТТ в полную и неполную звезду, kсх =√3 при соединении ТТ в треугольник; nт10 – коэффициент трансформации ТТ10кВ, в нашем случае kсх = 1 и nт10 = 30/5
Тогда получаем:
Принимаем реле с пределами тока срабатывания 25-100А типа РТ-40/100.
б) Первичный ток срабатывания максимальной токовой защиты (МТЗ) с выдержкой времени определяется по формуле:
где Iраб.макс = Iт.ном – максимальный рабочий ток цепи, в которой установлена защита, kн =1,2 , kв =0,8 – коэффициенты надежности и возврата реле, kз =2,5 – коэффициент учитывающий самозапуск заторможенных двигателей.
Вычислим вначале Iс.з.:

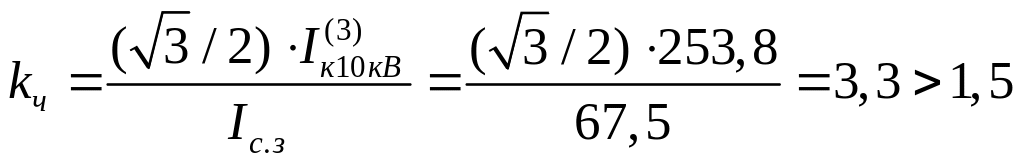

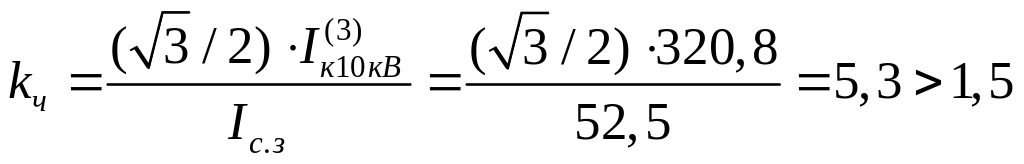

Коффициент чувствительности определяется по минимальному току, протекающему в реле, который имеется при двухфазном КЗ на шинах 0,4 кВ в минимальном режиме источника питания:

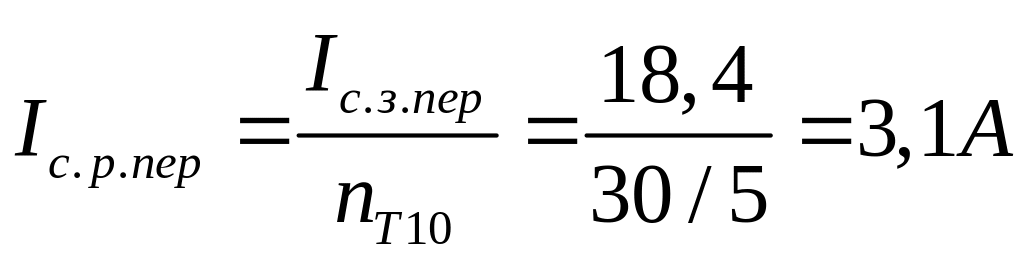

Ток срабатывания реле определяется по формуле:
Принимаем реле с пределами тока срабатывания 2,5-10А типа РТ-40/10

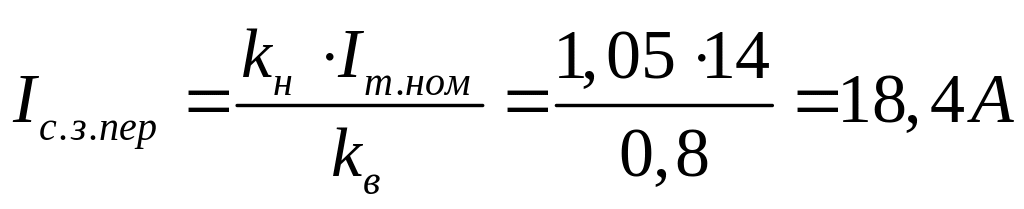

в) Первичный ток срабатывания реле перегрузки вычисляется по формуле
где kн =1,05 – коэффициент надежности. Ток срабатывания реле
Принимаем реле с пределами тока срабатывания 1,5-6А типа РТ-40/6
г) Первичный ток срабатывания защиты нулевой последовательности определяется отстройкой от допустимой ассиметрии токов, равной по ГОСТ для данного трансформатора току в нейтрали IN = 0,25Iт.ном:
где kн =2– коэффициент надежности.

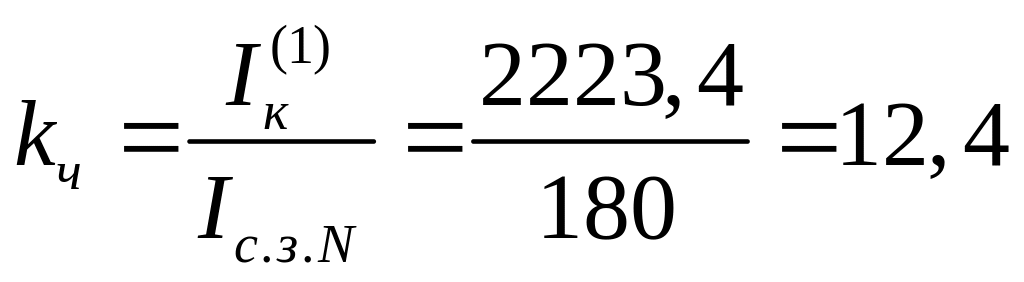

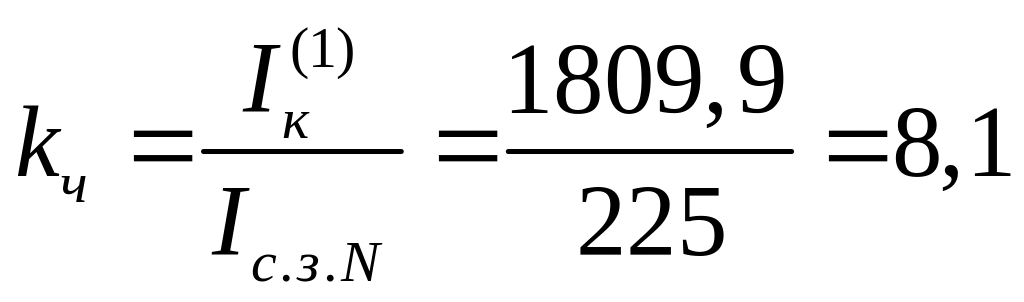

Коэффициент чувствительности этой защиты:

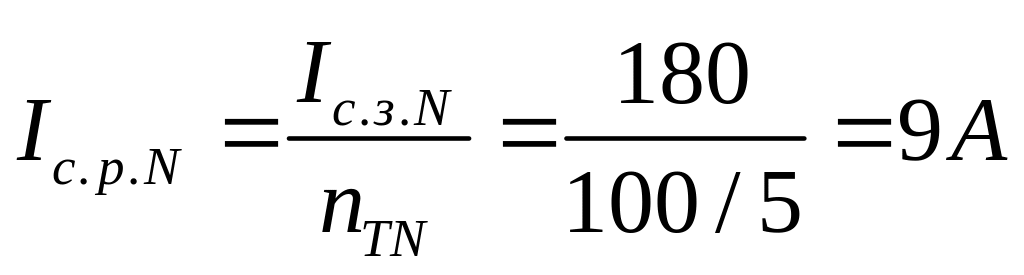

При коэффициенте трансформации ТТ в нейтрале nтN = 100/5 ток срабатывания реле:
Принимаем реле с пределами тока срабатывания 5-20А.
Защита должна быть согласована по времени с защитами, автоматами и предохранителями элементов 0,38кВ.
д) Защита тока нулевой последовательности, установленная на кабеле на стороне 10кВ и действующая на сигнал, расчету не подлежит. Уставки чувствительного реле тока типа РТЗ-50 устанавливаются по данным каталога, в зависимости от того какой используется ТТ нулевой последовательности
Решение: (2 вариант)
На таких трансформаторах на электростанциях предусматриваются следующие типы защит. На стороне ВН:
Токовая отсечка от всех видов КЗ в обмотках и на выводах трансформатора.
Максимальная токовая защита с выдержкой времени от внешних многофазных КЗ.
Защита нулевой последовательности от замыканий на землю в сети 10кВ с действием на сигнал без выдержки времени. Эта защита выполняется с помощью чувствительного реле тока, подключаемого к трансформатору тока нулевой последовательности, устанавливаемого на кабеле.
На стороне НН – токовая защита нулевой последовательности, с выдержкой времени от КЗ на землю в обмотках НН трансформатора, на шинах и в сети 0,4кВ.
Кроме указанных защит, предусматривается токовая защита от перегрузки, устанавливаемая в одной фазе и действующая на сигнал.
Для выбора уставок защит необходимо вычислить токи при трехфазном и однофазном КЗ на шинах 0,4кВ, при этом сопротивлением питающих элементов можно пренебречь, так как оно весьма мало по сравнению с сопротивлением трансформатора.
При трехфазном КЗ на шинах 0,4кВ:
Ток на стороне 10кВ:

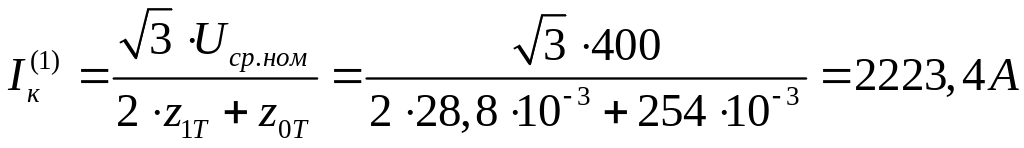

При однофазном КЗ на шинах 0,4кВ:
а) Первичный ток срабатывания отсечки для обеспечения селективного действия должен быть отстроен от максимального тока при внешнем трехфазном КЗ и определяется по формуле:
где kн =1,4 – коффициент надежности.
Ток срабатывания реле определяется по формуле:
где kсх – коэффициент схемы в симметричном трехфазном режиме, равный отношению тока в реле к вторичному току ТТ в этом режиме; kсх =1 при соединении ТТ в полную и неполную звезду, kсх =√3 при соединении ТТ в треугольник; nт10 – коэффициент трансформации ТТ10кВ, в нашем случае kсх = 1 и nт10 = 30/5
Тогда получаем:
Принимаем реле с пределами тока срабатывания 25-100А типа РТ-40/100.
б) Первичный ток срабатывания максимальной токовой защиты (МТЗ) с выдержкой времени определяется по формуле:
где Iраб.макс = Iт.ном – максимальный рабочий ток цепи, в которой установлена защита, kн =1,2 , kв =0,8 – коэффициенты надежности и возврата реле, kз =2,5 – коэффициент учитывающий самозапуск заторможенных двигателей.

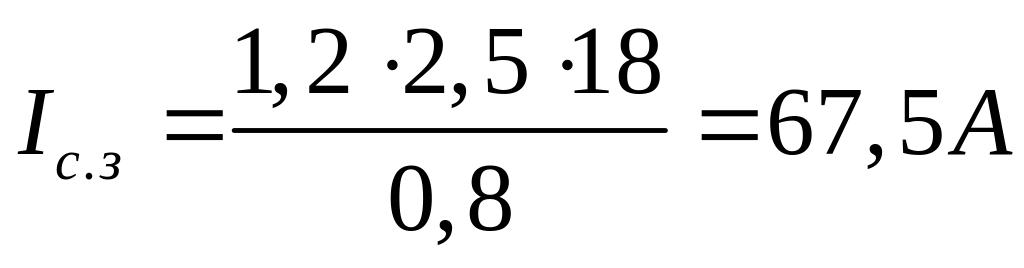

Вычислим вначале Iс.з.:
Коффициент чувствительности определяется по минимальному току, протекающему в реле, который имеется при двухфазном КЗ на шинах 0,4 кВ в минимальном режиме источника питания:

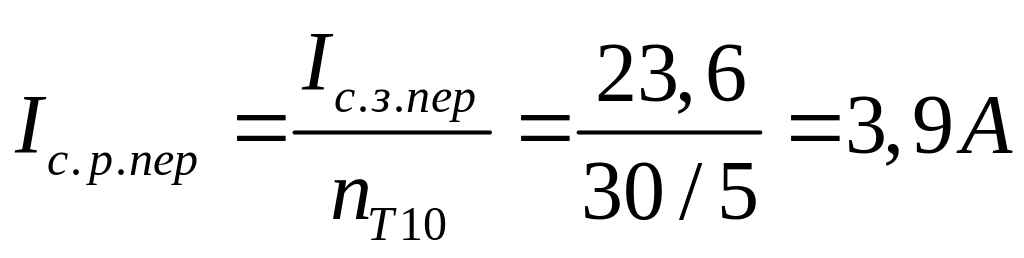

Ток срабатывания реле определяется по формуле:
Принимаем реле с пределами тока срабатывания 5-20А типа РТ-40/20
в) Первичный ток срабатывания реле перегрузки вычисляется по формуле
где kн =1,05 – коэффициент надежности. Ток срабатывания реле
Принимаем реле с пределами тока срабатывания 1,5-6А типа РТ-40/6
г) Первичный ток срабатывания защиты нулевой последовательности определяется отстройкой от допустимой ассиметрии токов, равной по ГОСТ для данного трансформатора току в нейтрали IN = 0,25Iт.ном:
где kн =2– коэффициент надежности.
Коэффициент чувствительности этой защиты:
При коэффициенте трансформации ТТ в нейтрале nтN = 200/5 ток срабатывания реле:
Принимаем реле с пределами тока срабатывания 2,5-10А.
Защита должна быть согласована по времени с защитами, автоматами и предохранителями элементов 0,38кВ.
д) Защита тока нулевой последовательности, установленная на кабеле на стороне 10кВ и действующая на сигнал, расчету не подлежит. Уставки чувствительного реле тока типа РТЗ-50 устанавливаются по данным каталога, в зависимости от того какой используется ТТ нулевой последовательности.
