Билет №9
Вариант №1
Дано:
;
Данные РП:
№ АД Параметр  |
			1  |
			2  |
			3  |
			4  |
			5  |
			6  |
			7  |

				  |
			5  |
			7  |
			15  |
			9  |
			9  |
			11  |
			10  |

				  |
			1,7  |
			1,1  |
			1,3  |
			1,0  |
			1,0  |
			1,2  |
			1,4  |

				  |
			0,15  |
			0,2  |
			0,25  |
			0,4  |
			0,45  |
			0,3  |
			0,25  |

				  |
			7  |
			7,5  |
			5,5  |
			7  |
			6,5  |
			5,5  |
			6,5  |

				  |
			0,25  |
			-  |
			-  |
			-  |
			-  |
			-  |
			-  |

Найти: Выбрать защитный аппарат F2 и проверить его по чувствительности
Решение
Расчет нагрузки 1-ого уровня:
Для электродвигателей работающих в повторно-кратковременном режиме:
Расчет
номинальных токов электродвигателей
рассчитаем упрощенно, приняв для всех
двигателей

Расчет нагрузки 2-ого уровня:
1) Среднесменная мощность электроприемника:
– коэффициент использования отдельного электроприемника,
– среднесменный коэффициент реактивной мощности отдельного электроприемника
2) Общая среднесменная нагрузка:
Данные по расчету среднесменных мощностей сведем в таблицу:
Данные расчета среднесменных мощностей
-

№АД
Pном, кВт
КПД
cosφ
Кп
Iном, A
Pм1, кВт
Ки
tgφсм
Рсм, кВт
Qсм, кВАр
Iпуск, А
1
5
0,89
0,85
7
10,0
2,5
0,15
1,7
0,38
0,64
70,3
2
7
0,89
0,85
7,5
14,1
7
0,2
1,1
1,40
1,54
105,4
3
15
0,89
0,85
5,5
30,1
15
0,25
1,3
3,75
4,88
165,7
4
9
0,89
0,85
7
18,1
9
0,4
1
3,60
3,60
126,5
5
9
0,89
0,85
6,5
18,1
9
0,45
1
4,05
4,05
117,5
6
11
0,89
0,85
5,5
22,1
11
0,3
1,2
3,30
3,96
121,5
7
10
0,89
0,85
6,5
20,1
10
0,25
1,4
2,50
3,50
130,5
Итого:
66
63,5
18,98
22,16

3)
Определяем
- коэффициент использования группы
электроприемников:
4)
Определяем
- эффективное число электроприемников:
5)
По
и
(справочник Барыбина) определяем
- коэффициент максимума по активной
мощности.
- коэффициент максимума по реактивной
мощности (
при
и
при
)
;

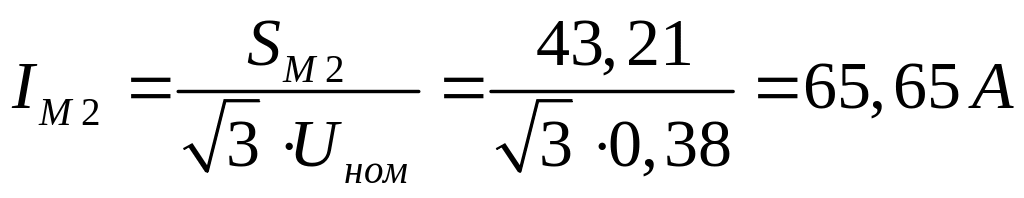

6) Нагрузка второго уровня:
Определение пиковых нагрузок:
Для группы электроприемников:
Выбор защитного аппарата F2 и проверка его по чувствительности:
Условия выбора:
где
- коэффициент запаса (
)
Выбираем автоматический выключатель ВА51Г-25 с данными:
;
;
;
где

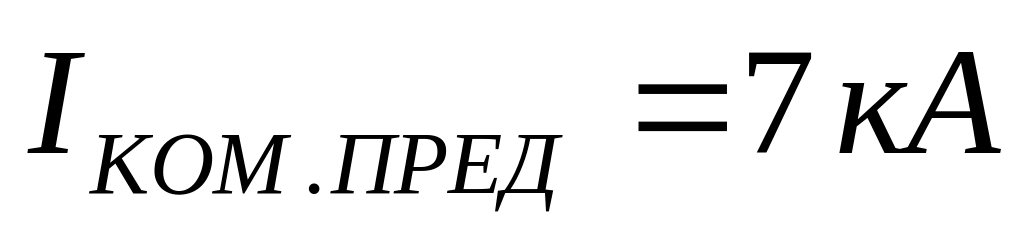

- предельная коммутационная способность
автомата

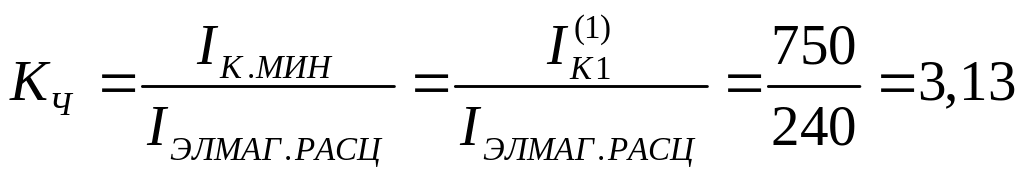

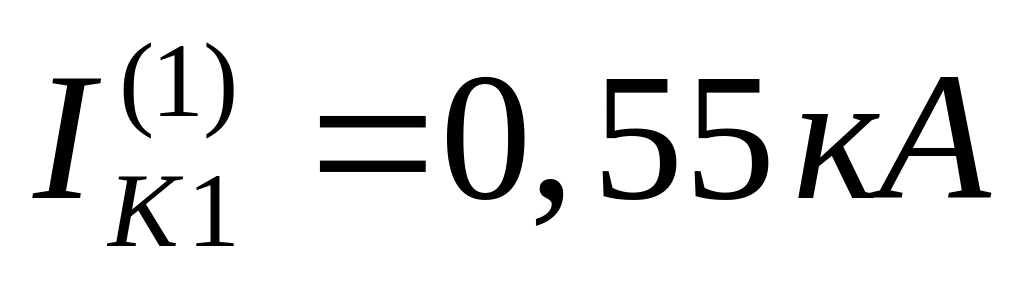

Проверка по чувствительности:
КЧ ≥ 1,25 для автоматов с I НОМ АВ ≥ 100 А, КЧ ≥ 1,4 для автоматов с I НОМ АВ < 100 А
следовательно
аппарат проходит по чувствительности
Проверка по коммутационной способности:

следовательно
автоматический выключатель выбран
верно
Вариант №2
Дано:
;
Данные РП:
№ АД Параметр  |
			1  |
			2  |
			3  |
			4  |
			5  |
			6  |
			7  |

  |
			7  |
			10  |
			9  |
			11  |
			15  |
			15  |
			10  |

  |
			1,7  |
			1,2  |
			1,3  |
			1,1  |
			1,1  |
			1,2  |
			1,5  |

  |
			0,15  |
			0,2  |
			0,25  |
			0,35  |
			0,45  |
			0,3  |
			0,25  |

  |
			7,5  |
			5,5  |
			7  |
			6,5  |
			5,5  |
			6,5  |
			7  |

  |
			0,25  |
			-  |
			-  |
			-  |
			-  |
			-  |
			-  |

Найти: Выбрать защитный аппарат F2 и проверить его по чувствительности
Решение
Расчет нагрузки 1-ого уровня:
Для электродвигателей работающих в повторно-кратковременном режиме:
Расчет номинальных токов электродвигателей рассчитаем упрощенно, приняв для всех двигателей
Расчет нагрузки 2-ого уровня:
1) Среднесменная мощность электроприемника:
– коэффициент использования отдельного электроприемника,
– среднесменный коэффициент реактивной мощности отдельного электроприемника
2) Общая среднесменная нагрузка:
Данные по расчету среднесменных мощностей сведем в таблицу:
Данные расчета среднесменных мощностей
-

№АД
Pном, кВт
КПД
cosφ
Кп
Iном, A
Pм1, кВт
Ки
tgφсм
Рсм, кВт
Qсм, кВАр
Iпуск, А
1
7
0,89
0,85
7,5
14,1
3,5
0,15
1,7
0,53
0,89
105,4
2
10
0,89
0,85
5,5
20,1
10
0,2
1,2
2,00
2,40
110,5
3
9
0,89
0,85
7
18,1
9
0,25
1,3
2,25
2,93
126,5
4
11
0,89
0,85
6,5
22,1
11
0,35
1,1
3,85
4,24
143,6
5
15
0,89
0,85
5,5
30,1
15
0,45
1,1
6,75
7,43
165,7
6
15
0,89
0,85
6,5
30,1
15
0,3
1,2
4,50
5,40
195,8
7
10
0,89
0,85
7
20,1
10
0,25
1,5
2,50
3,75
140,6
Итого:
77
73,5
22,38
27,03

3) Определяем - коэффициент использования группы электроприемников:

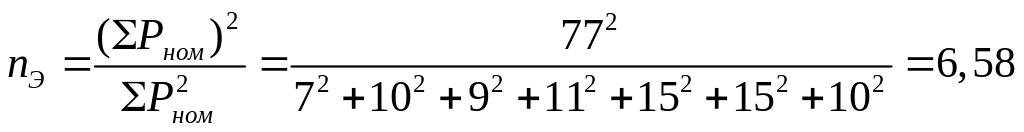

4) Определяем - эффективное число электроприемников:
5) По и (справочник Барыбина) определяем - коэффициент максимума по активной мощности. - коэффициент максимума по реактивной мощности ( при и при )
;

6) Нагрузка второго уровня:
Определение пиковых нагрузок:
Для группы электроприемников:
Выбор защитного аппарата F2 и проверка его по чувствительности:
Условия выбора:
где - коэффициент запаса ( )
Выбираем автоматический выключатель ВА51Г-25 с данными:
;
;
;
где - предельная коммутационная способность автомата
Проверка по чувствительности:
КЧ ≥ 1,25 для автоматов с I НОМ АВ ≥ 100 А, КЧ ≥ 1,4 для автоматов с I НОМ АВ < 100 А
следовательно
аппарат проходит по чувствительности
Проверка по коммутационной способности:

следовательно
автоматический выключатель выбран
верно
