1 Карта селективности

Карта селективности – это совокупность времятоковых характеристик защит, построенных в одних осях.Защитные аппараты должны быть расположены в электрической сети последовательно один за другим. Как правило, на одной карте селективности изображаются время-токовые характеристики защит двух-трех защитных аппаратов.Карты селективности защит обычно строятся на графиках с логарифмическими шкалами. По горизонтальной оси откладывается ток (А), а по вертикальной оси – время (с). Как построить логарифмические оси описано в приложении.На рисунке 3.1 показан участок электрической сети, для защит которого может быть построена карта селективности.

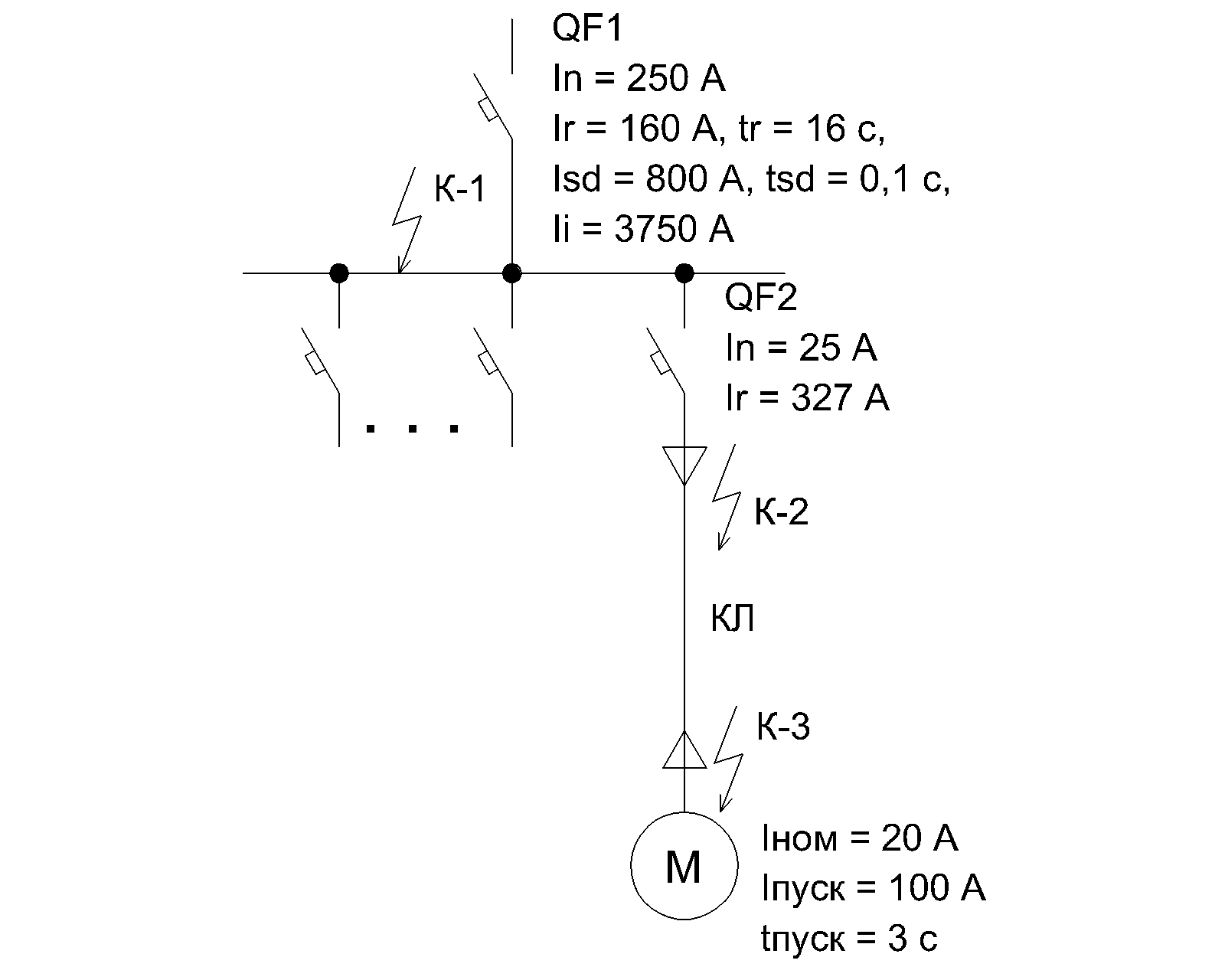

Рисунок 3.1 – Схема расположения защит

На рисунке 3.1:

In – номинальный ток автоматического выключателя;

Ir – уставка тока срабатывания защиты от перегрузки;

tr – уставка времени срабатывания защиты от перегрузки;

Isd – уставка тока срабатывания селективной отсечки;

tsd – уставка времени срабатывания селективной отсечки (выдержка времени);

Ii – уставка тока срабатывания отсечки.

При коротком замыкании в точках К2 и К3 должен сработать автоматический выключатель QF2, если автоматический выключатель QF2 не сработал, должен сработать автоматический выключатель QF1 (это называется резервированием защит), т.е. время срабатывания автоматического выключателя QF1 должно быть больше времени срабатывания автоматического выключателя QF2 при токе равном току короткого замыкания в точках К2 и К3. Если указанное условие соблюдается, то защиты называются селективными.

На карте селективности также отмечаются:

· пусковые токи электроприемников;

· минимальные и максимальные значения токов короткого замыкания в различных точках схемы.

По этим токам выбираются некоторые уставки защит.

Пример карты селективности построенной для автоматических выключателей QF1 и QF2 (схема на рисунке 3.1) показан на рисунке 3.2.

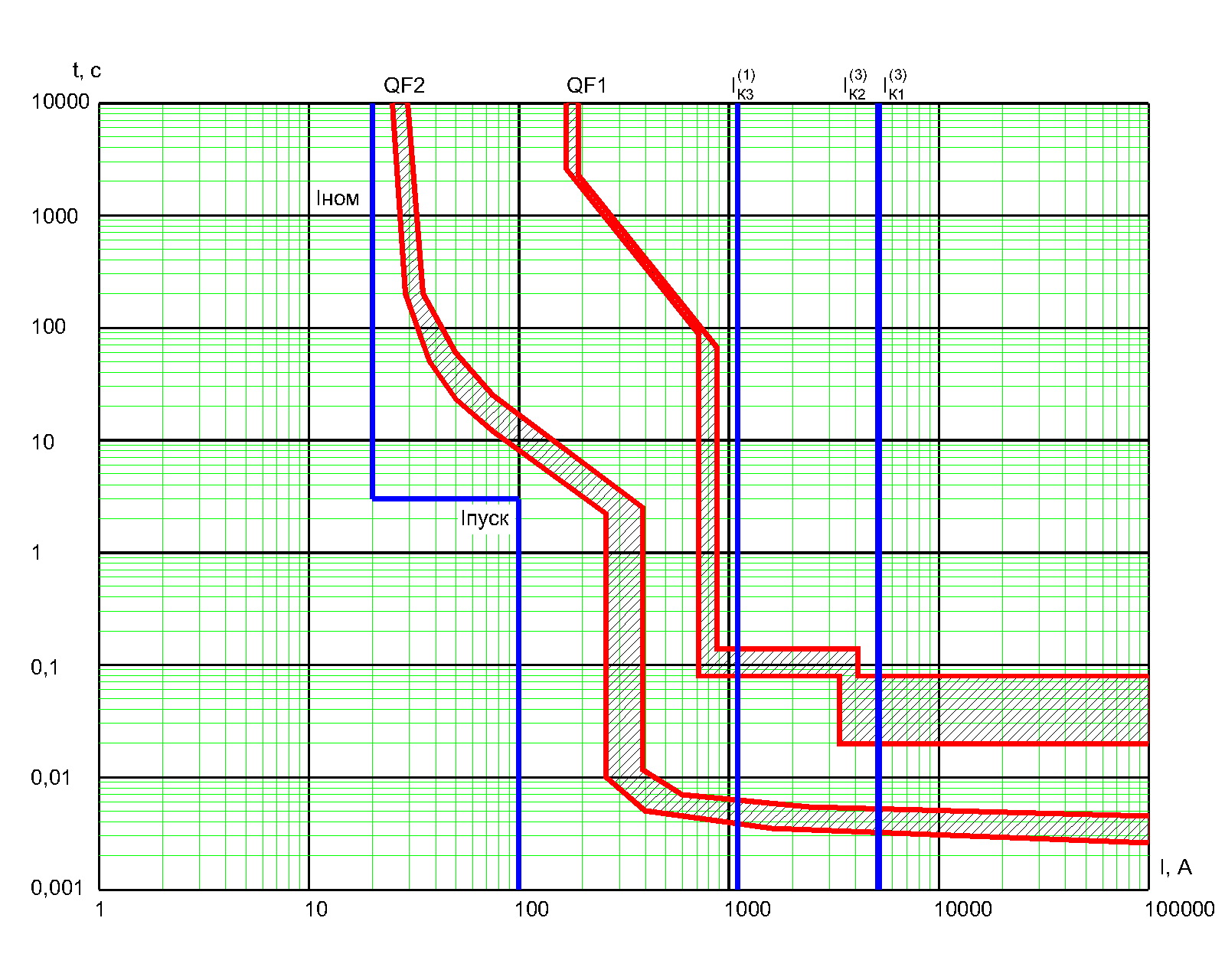

Рисунок 3.2 – Карта селективности защит

Судя по карте селективности на рисунке 3.2 условие селективности выполняется для максимального и минимального токов короткого замыкания (в начале и в конце кабельной линии к электродвигателю), т.е. при любом коротком замыкании автоматический выключатель QF2 сработает быстрее автоматического выключателя QF1 и отключит поврежденный участок быстрее. При этом соблюдается условие резервирования защит, т.е. если автоматический выключатель QF2 по какой-либо причине не сработает при КЗ на отходящей линии к двигателю, то сработает автоматический выключатель QF1 с заданной выдержкой времени.Срабатывания автоматического выключателя QF2 при пуске двигателя не произойдет (время срабатывания больше времени пуска двигателя). Кривая пускового тока двигателя показана на рисунке 3.2 упрощенно. При пуске двигателя ток снижается постепенно до номинального значения.

2.Способы регулирования частоты вращения ад. Схемы включения. Механические характеристики.

Наиболее распространены следующие способы регулирования скорости асинхронного двигателя: изменение дополнительного сопротивления цепи ротора, изменение напряжения, подводимого к обмотке статора, двигателя изменение частоты питающего напряжения, а также переключение числа пар полюсов.

Регулирование частоты вращения асинхронного двигателя путем введения резисторов в цепь ротора

Введение резисторов в цепь ротора приводит к увеличению потерь мощности и снижению частоты вращения ротора двигателя за счет увеличения скольжения, поскольку n = nо (1 - s).

Из рис. 1 следует, что при увеличении сопротивления в цепи ротора при том же моменте частота вращения вала двигателя уменьшается.

Жесткость механических характеристик значительно снижается с уменьшением частоты вращения, что ограничивает диапазон регулирования до (2 - 3) : 1. Недостатком этого способа являются значительные потери энергии, которые пропорциональны скольжению. Такое регулирование возможно только для двигателя с фазным ротором.

Р егулирование частоты вращения асинхронного двигателя изменением напряжения на статоре

Изменение напряжения, подводимого к обмотке статора асинхронного двигателя, позволяет регулировать скорость с помощью относительно простых технических средств и схем управления. Для этого между сетью переменного тока со стандартным напряжением U1ном и статором электродвигателя включается регулятор напряжения.

При регулировании частоты вращения асинхронного двигателя изменением напряжения, подводимого к обмотке статора, критический момент Мкр асинхронного двигателяизменяется пропорционально квадрату подводимого к двигателю напряжения Uрет (рис.3), а скольжение от Uрег не зависит.

Рис. 1. Механические характеристики асинхронного двигателя с фазным ротором при различных сопротивлениях резисторов, включенных в цепь ротора



Рис. 2. Схема регулирования скорости асинхронного двигателя путем изменения напряжения на статоре

Рис. 3. Механические характеристики асинхронного двигателя при изменении напряжения подводимого к обмоткам статора

Если момент сопротивления рабочей машины больше пускового момента электродвигателя (Мс > Мпуск), то двигатель не будет вращаться, поэтому необходимо запустить его при номинальном напряжении 17ном или на холостом ходу.

Регулировать частоту вращения короткозамкнутых асинхронных двигателей таким способом можно только при вентиляторном характере нагрузки. Кроме того, должны использоваться специальные электродвигатели с повышенным скольжением. Диапазон регулирования небольшой, до nкр.

Для изменения напряжения применяют трехфазные автотрансформаторы и тиристорные регуляторы напряжения.

Рис. 4. Схема замкнутой системы регулирования скорости тиристорный регулятор напряжения - асинхронный двигатель (ТРН - АД)
