Билет №1
Вариант №1

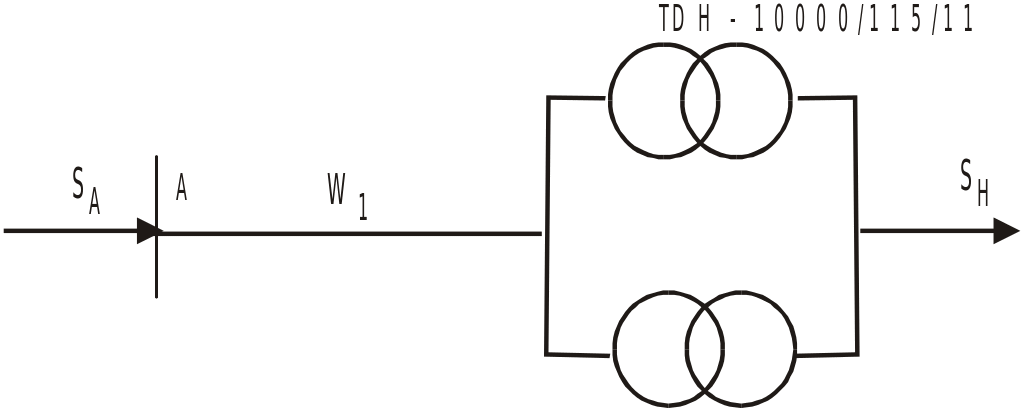

Дано:
1) Напряжение в точке А: UA=121кВ
2) ТНБ=5000ч
3) Параметры трансформаторов: ТДН – 10000/115/11, ST =10 МВА, UK=10,5 %,
=60
кВт,
=14
кВт,
=0,9
%.
Исходные данные:
Параметры линии №1 |
Нагрузка SH |
|||||
l, км |
F, мм2 |
r0, Ом/км |
х0, Ом/км |
b0·10-6 См/км |
SН, МВА |
Cos φ |
40 |
АС-95 |
0,31 |
0,43 |
2,8 |
12 |
0,9 |
Найти: Определить годовые потери электроэнергии в воздушной линии электропередачи и трансформаторах подстанции районной электрической сети.
Решение

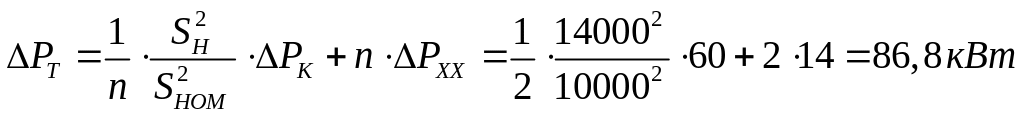

Потери в трансформаторах:

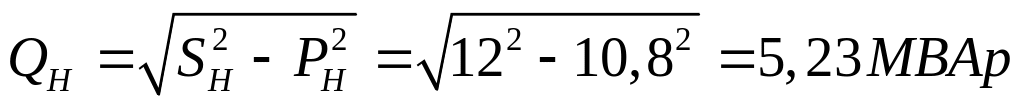

Активная и реактивная составляющие нагрузки:
Зарядная мощность линии W:
Расчетная нагрузка:

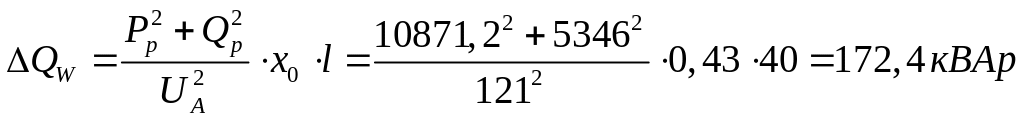

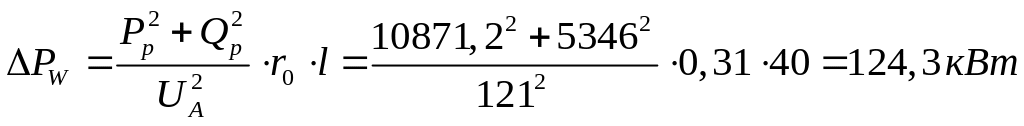

Потери в линии W:

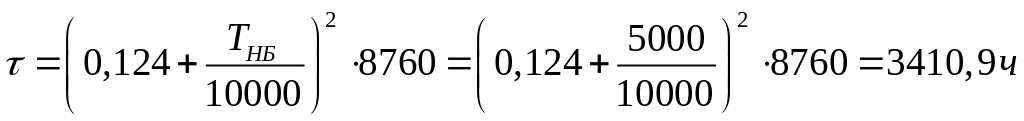

Время наибольших потерь:
Годовые потери электроэнергии в воздушной линии электропередачи и трансформаторах:
Билет №1
Вариант №2
Дано:
1) Напряжение в точке А: UA=121кВ
2) ТНБ=5000ч
3) Параметры трансформаторов: ТДН – 10000/115/11, ST =10 МВА, UK=10,5 %,
=60 кВт, =14 кВт, =0,9 %.
Исходные данные:
Параметры линии №1 |
Нагрузка SH |
|||||
l, км |
F, мм2 |
r0, Ом/км |
х0, Ом/км |
b0·10-6 См/км |
SН, МВА |
Cos φ |
65 |
А-120 |
0,25 |
0,42 |
2,85 |
14 |
0,9 |
Найти: Определить годовые потери электроэнергии в воздушной линии электропередачи и трансформаторах подстанции районной электрической сети.
Решение
Потери в трансформаторах:
Активная и реактивная составляющие нагрузки:
Зарядная мощность линии W:
Расчетная нагрузка:
Потери в линии W:
Время наибольших потерь:
Годовые потери электроэнергии в воздушной линии электропередачи и трансформаторах:
1. Механическая характеристика асинхронного двигателя в двигательном режиме. Ее характерные точки и электрические параметры, влияющие на координаты этих точек. Построение естественной характеристики по паспортным данным.
Характерные точки механической характеристики следующие:
s = 0, = 0, М = 0 - точка идеального холостого хода;
s = 1, = 0, М = МКЗ = МП - точка короткого замыкания;
s = sKД, M = МКД; - критические точки в двигательном режиме;
s → ± ∞; 0 → ± ∞, М → 0 - асимптота механической характеристики, которой является ось скорости.
0 < s < 1, 0 < < - двигательный режим
На рис. 5.4 приведена механическая характеристика АД. Отметим, что она соответствует определенному чередованию фаз питающего напряжения сети , на зажимах статора АД. При изменении порядка чередования двух фаз АД будет иметь аналогичную механическую характеристику, расположенную симметрично относительно начала координат.
sК = sНОМ(М ± √ М2 - 1
M = 2MК / (s/sК + sК/s)
MК = 3UФ2 / (2 0 xК)
Полученные формулы позволяют назвать возможные способы регулирования координат АД, которое всегда связано с получением искусственных характеристик двигателя. Регулирование (ограничение) токов в роторе и статоре в переходных режимах может быть обеспечено изменением подводимого к статору АД напряжения, а также с помощью добавочных резисторов в цепях статора и ротора. Изменение уровня и частоты подводимого к двигателю напряжения; включение в цепи статора и ротора добавочных активных и реактивных резисторов; изменение числа пар полюсов магнитного поля АД. Применяются и другие способы регулирования координат, реализуемые с помощью специальных схем включения АД, - каскадные схемы, схемы электрического вала.
