Вопрос 2.

Форматы кадра телевизионного изображения.

Ответ

Формат кадра. Форматом кадра называется отношение ширины изображения b  к его высоте h.

В ТВ величина формата кадра выбрана равной k = 4:3 , что определяется угловыми размерами поля ясного зрения глаза и учитывает опыт выбора формы изображения в кино, фотографии и живописи. В современных системах используется k = 16:9 .

Телевизионные форматы кадра

4:3 обычное телевидение

16:9 широкоэкранное телевидение

Кадр телевизионный — полное однократное телевизионное изображение, обычно состоящее из двух полукадров, первый из которых содержит только нечётные, а второй — только чётные строки кадра.

Вопрос 3.

Достоинства многоствольной радиорелейной системы передачи и способы ее организации.

Ответ.

Основные преимущества:

1. Возможность передачи широкополосных сигналов.

2. Протяженность деци- и сантиметровых диапазонов примерно в 100 раз превышает всех длинноволновых диапазонов. Это позволяет организовать совместную работу большего числа широкополосных РСП.

РРСП прямой видимости образуются цепочкой ретрансляторов антенны которые находятся в прямой видимости обычно 50-70 км. В РРСП может содержаться до 100 и более ретрансляторов.

В ТРСП расстояние между ретрансляторами 150-700 км.

При ИСЗ расположенного на орбите максимальная дальность связи около 15000 км

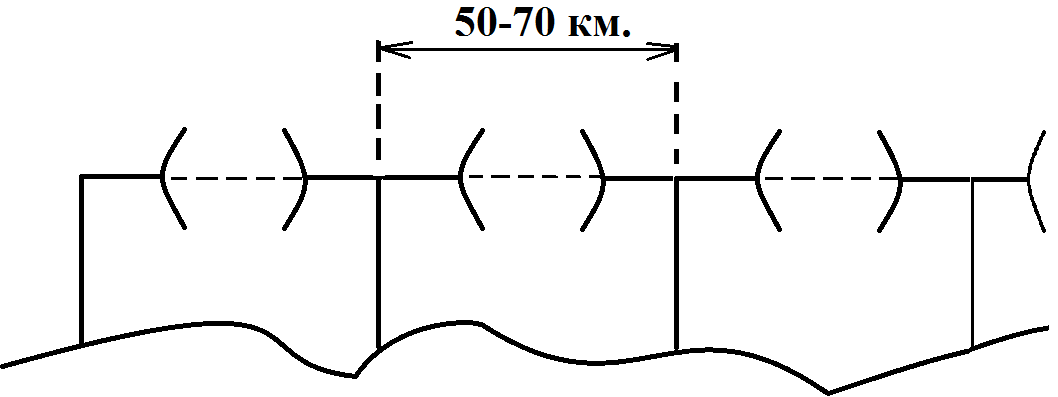

А) Радиорелейная линия передачи прямой видимости

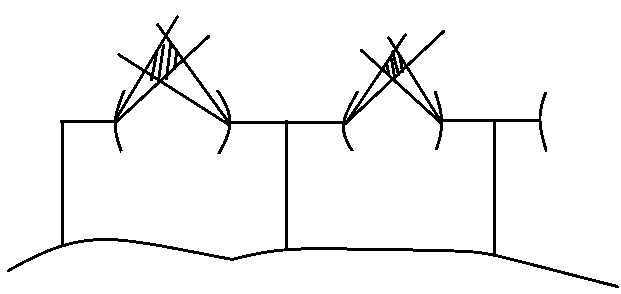

Б) Тропосферная радиорелейная линия передачи

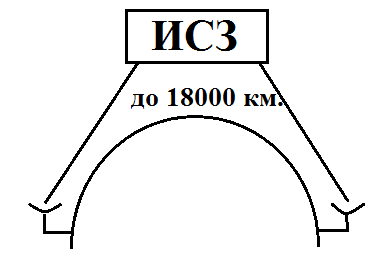

В) Спутниковая линия передачи

Билет 10.

Вопрос 1.

Характеристики антенн.

Ответ.

а) плоская в полярной системе координат,

б) плоская в декартовой системе координат

Рисунок 2.1 - Диаграмма направленности антенны

Коэффициентом защитного действия (К_защ) антенны называется отношение напряженности поля, созданного антенной в главном направлении , к напряженности поля в направлении противоположном главному .

в относительных единицах. (2.2)

(2.3)

Коэффициентом направленного действия (КНД) (D) в данном направлении называют отношение квадрата напряженности поля, созданного антенной в данном (обычно главном) направлении к среднему (по всем направлениям) значению квадрата напряженности поля

(2.4)

т.е. численное значение КНД показывает, во сколько раз нужно уменьшить мощность излучения, если ненаправленную антенну заменить направленной, при сохранении одинаковых напряженностей поля в главном направлении.

КНД не учитывает потери в антенне.

Коэффициентом усиления антенны (G) называется отношение плотности потока мощности или квадрата напряженности поля , созданного антенной в направлении максимального излучения, к потоку мощности или квадрату напряженности поля , созданному эталонной антенной, при равенстве подводимых к антеннам мощностей

(2.10)

Эквивалентная площадь, с которой антенна полностью поглощает энергию волны, пришедшую с главного направления, и отдает в согласованную нагрузку, называется действующей или эффективной площадью антенны.

(2.11)

Антенны можно сравнивать по их действующей длине.

Действующей длиной передающей антенны называют длину излучателя с равномерным распределением тока, как у элементарного электрического вибратора, который в главном направлении создает такую же напряженность поля, как и реальная антенна при одинаковых токах.

Действующей длиной приемной антенны называют коэффициент пропорциональности между максимальной ЭДС, наведенной в антенне Э_А, и напряженностью поля в точке приема Е:

(2.12)

Сопротивлением излучения антенны ( ) называют коэффициент пропорциональности, связывающей мощность излучения с квадратом действующего значения тока в антенне:

(2.13)

(2.14)

Волновое сопротивление антенны , как и в теории длинных линий, определяется как отношение напряжения к току бегущей (падающей) волны:

(2.15)

Входным сопротивлением антенны называют отношение напряжения на входе антенны к току входа антенны :

(2.16)

Излучаемый антенной сигнал для передачи информации представляет модулированное высокочастотное колебание, которое содержит спектр частот. Входное сопротивление антенны меняется с частотой, поэтому антенна так же, как и контур с сосредоточенными параметрами, характеризуется полосой пропускания.

Полосой пропускания называют область частот, на границах которой сигнал ослабляется на 3 дБ относительно максимального значения, при постоянной возбуждающей ЭДС. Ослабление на 3 дБ соответствует уменьшению тока или напряжения в 0,707 раз от максимального.

Если передающая или приемная антенны являются диапазонными, т.е. предназначены для излучения или приема целого диапазона волн, то рабочим диапазоном волн называют диапазон, в котором основные параметры антенны - коэффициент направленного действия, коэффициент полезного действия и входное сопротивление антенны сохраняются в заданных пределах.
