Вопрос 3.

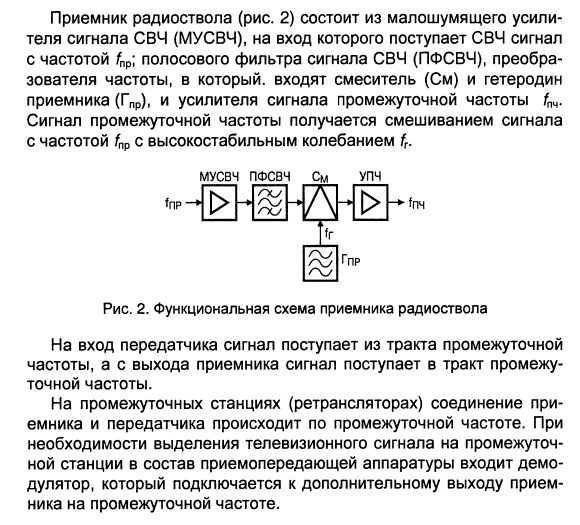

Принцип построения РРЛ прямой видимости. Функциональная схема приемника радиоствола.

Ответ.

Fпч – промежуточная частота (обычно равная 70 МГц)

МУПЧ – мощный усилитель промежуточной частоты

См – Смеситель (преобразователь промежуточной частоты в СВЧ сигнал)

Гпер – гетеродин передатчика (генератор сверхвысокочастотной несущей, необходимой для преобразования сигнала промежуточной частоты в полосу частот радиосигнала)

ПФСВЧ – полосовой фильтр сверхвысокой частоты (радиосигнала)

УСВЧ – усилитель сигнала СВЧ (радиосигнала)

Модулированный входным сигналом сигнал промежуточной частоты после усиления смешивается в смесителе с высокостабильным колебанием гетеродина fг. ПФСВЧ выделяется частота fпер, которая усиливается УСВЧ до требуемой мощности передачи. В радиосистемах малой мощности (менее 1Вт) УСВЧ может не устанавливаться.

Билет 8.

Вопрос 1.

Рефракция радиоволн.

Ответ.

В неоднородных средах ЭМВ утрачивают свойство прямолинейности своего распространения. Наряду с явлениями интерференции и дифракции при РРВ большое значение имеет явление рефракции радиоволн при их распространении в тропосфере и ионосфере. Под явление рефракции ЭМВ понимается изменение направления распространения волны (луча) при изменении показателя преломления n среды, через которую эта волна проходит. Для воздуха и у поверхности Земли (в среднем). Преломляющие свойства воздушной среды принято оценивать индексом преломления

(73)

Зависимость индекса преломления от высоты h называется индексом преломления

(74)

Для стандартной атмосферы

Если в тропосфере под углом к горизонту распространяется волна, фронт которой совпадает с прямой ab (рисунок 30) то вследствие того что в верхних слоях тропосферы волна движется с большей скоростью, чем в нижних, верхняя часть фронта обгоняет нижнюю и фронт волны поворачивается (луч искривляется).

Рисунок 30 - Искривление радиолучей в тропосфере в результате

ее неоднородности

Вопрос 2.

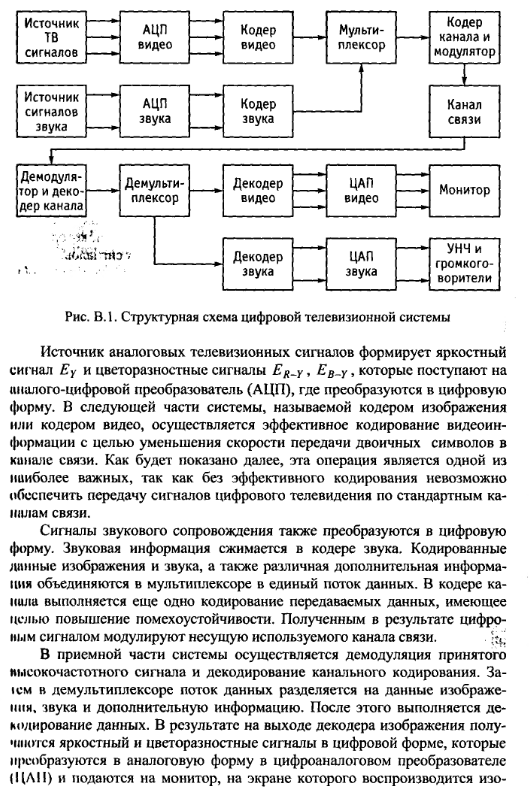

Структурная схема цифровой телевизионной системы.

Вопрос 3.

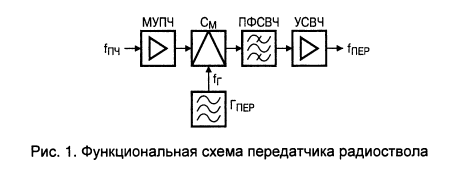

Принцип построения РРЛ прямой видимости. Функциональная схема передатчика радиоствола.

Ответ.

Fпч – промежуточная частота (обычно равная 70 МГц)

МУПЧ – мощный усилитель промежуточной частоты

См – Смеситель (преобразователь промежуточной частоты в СВЧ сигнал)

Гпер – гетеродин передатчика (генератор сверхвысокочастотной несущей, необходимой для преобразования сигнала промежуточной частоты в полосу частот радиосигнала)

ПФСВЧ – полосовой фильтр сверхвысокой частоты (радиосигнала)

УСВЧ – усилитель сигнала СВЧ (радиосигнала)

Модулированный входным сигналом сигнал промежуточной частоты после усиления смешивается в смесителе с высокостабильным колебанием гетеродина fг. ПФСВЧ выделяется частота fпер, которая усиливается УСВЧ до требуемой мощности передачи. В радиосистемах малой мощности (менее 1Вт) УСВЧ может не устанавливаться.

Билет 9.

Вопрос 1.

Элементарный электрический вибратор – излучатель радиоволн.

Ответ.

Рассмотрим принцип действия антенны, как излучающего устройства и начнем от обратного. Покажем, что двухпроводная симметричная линия не излучает, несмотря на наличие в ее проводах токов высокой частоты, т.е. колеблющихся зарядов.

Рисунок 13 - Отсутствие излучения у двухпроводной

симметричной линии

Определим поле в точке М, удаленной от фидера на расстояние воспользуемся принципом наложения. Согласно этому принципу поле в точке М можно рассматривать как сумму полей Е₁ и Е₂, созданных токами i₁ и i₂ . вследствие того, что эти поля практически одинаковы по амплитуде. За счет того, что токи i₁ и i₂ находятся в противофазе, Е₁ и Е₂ также должны иметь противоположные фазы. Но путь волны, идущей от участка фидера с током i₂ до точки М, больше пути волны, излученной током i₁, величину d. За счет этой разности хода возникает дополнительный сдвиг фаз между полями Е₁ и Е_2, равный В том случае, если (это условие всегда выполняется в правильно сконструированном фидере), сдвигом фаз можно пренебречь и тогда поля Е₁ и Е₂ будут взаимно компенсироваться. Таким образом, двухпроводная линия с одинаковыми амплитудами токов в проводах при их противофазности не излучает радиоволну, если выполняется условие .

Для получения излучения необходимо развести концы разомкнутой двухпроводной линии таким образом, чтобы поля токов i₁ и i₂ не могли взаимно компенсироваться.

На участках и токи i₁ и i₂ протекают в одном направлении и их поля при отсутствии разности хода лучей суммируются, участок излучает радиоволну. Полученная антенна называется симметричным вибратором.

Рисунок 14 - Распределение амплитуд тока в двухпроводной

разомкнутой линии и в симметричном вибраторе
