4.7 Лазерные дальномеры, локационные системы слежения, наведения, высокоточных геофизических измерений (Лидары).

В данном разделе мы рассмотрим группу ОЭПиС с общей технологией получения и обработки информации об удалённых объектах с помощью активных оптических систем, использующих явления отражения света и его рассеивания в прозрачных и полупрозрачных средах.

Эту группу оптических приборов объединяют под названием- Лида́р (транслитерация LIDAR англ. Light Identification, Detection and Ranging) .

Устоявшийся перевод LIDAR как «лазерный радар» не вполне корректен, так как впервые аббревиатура LIDAR появилась в работе Миддлтона и Спилхауса «Метеорологические инструменты» 1953 года, задолго до изобретения лазеров. Первые лидары использовали в качестве источников света обычные или импульсные лампы со скоростными затворами, формировавшими короткий импульс. В современных системах ближнего радиуса действия (например, предназначенных для работы в помещениях) вместо лазеров используют обычные светодиоды. Однако именно применение лазера (обусловленное его свойствами: когерентности, высокой плотность и мощности излучения) позволило создать приборы с радиусами действия от сотен метров до сотен километров.

Первые полевые испытания носимого лазерного дальномера XM-23 с мощностью излучения 2.5 Вт и диапазоном измеряемых расстояний 200-9995 м прошли в 1963 году. Тогда же, в первой половине 1960-х годов, начались опыты по применению лидара с лазерным излучателями для исследования атмосферы. В 1969 году лазерный дальномер и мишень, установленная на Аполлоне-11, применялся для измерения расстояния от Земли до Луны. Четыре мишени, доставленные на Луну тремя «Аполлонами» и «Луноходом-2», и по сей день используются для наблюдения за орбитой Луны. В течение 1970-х годов, с одной стороны, отлаживалась технология лазерных дальномеров и компактных полупроводниковых лазеров, а с другой — были начаты исследования рассеяния лазерного луча в атмосфере..

Рассмотрение этой группы оптических приборов начнём с простейшего представителя-лазерного дальномера. Принцип работы основан на способности электромагнитного излучения распространяться с постоянной скоростью, что позволяет определять дальность до объекта. Так, при импульсном методе дальнометрирования используется следующее соотношение:

56

где R — расстояние до объекта, c — скорость света в вакууме, n — показатель преломления среды, в которой распространяется излучение, t — время прохождения импульса до цели и обратно.

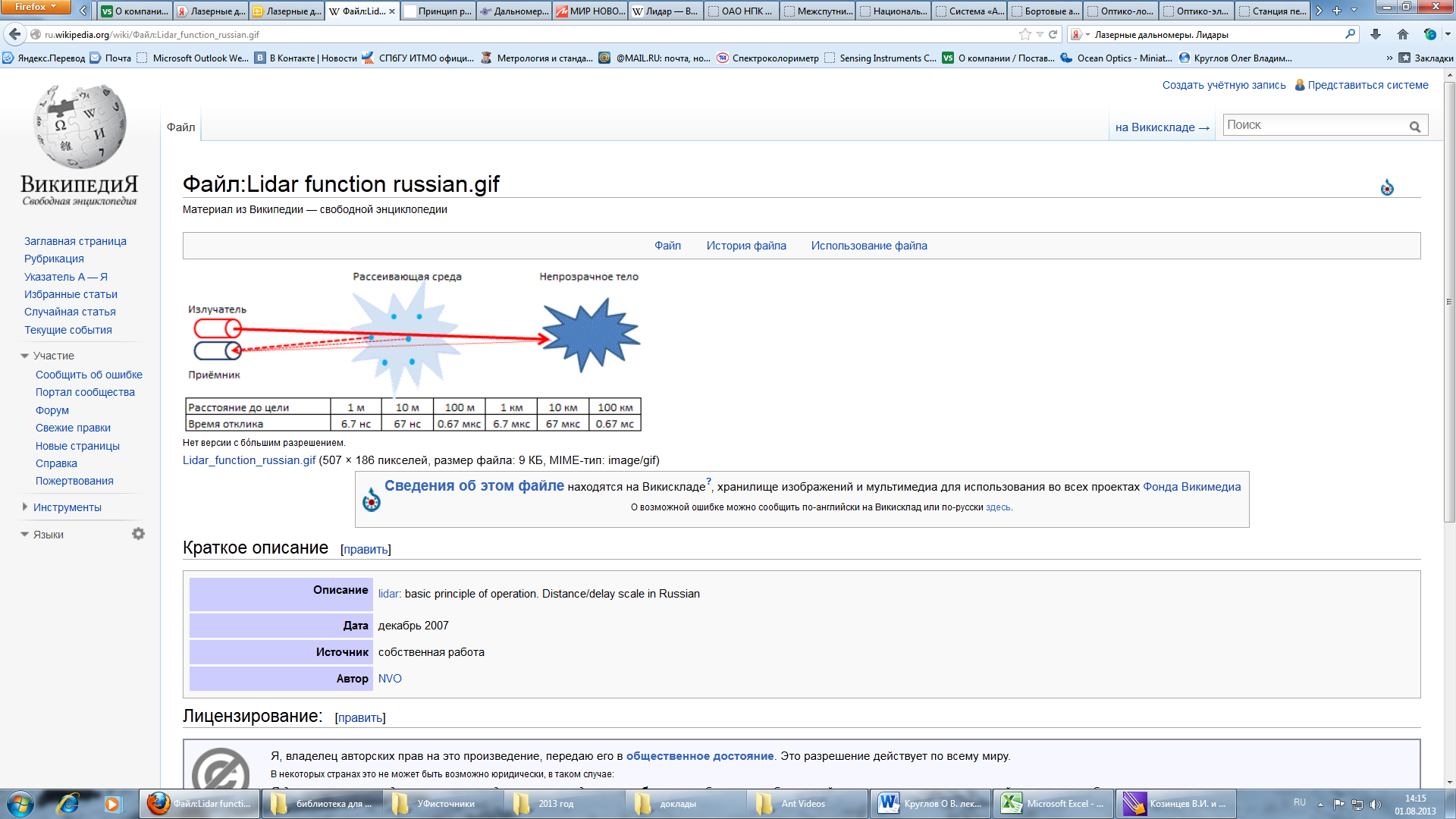

Рисунок 132 Принцип работы лазерного дальномера.

Рассмотрение этого соотношения показывает, что потенциальная точность измерения дальности определяется точностью измерения времени прохождения импульса энергии до объекта и обратно. Ясно, что чем короче импульс, тем лучше. Задача определения расстояния между дальномером и целью сводится к измерению соответствующего интервала времени между зондирующим сигналом и сигналом, отраженным от цели. Различают три метода измерения дальности в зависимости от того, какой характер модуляции лазерного излучения используется в дальномере: импульсный, фазовый или фазо-импульсный. Сущность импульсного метода дальнометрирования состоит в том, что к объекту посылают зондирующий импульс, он же запускает временной счетчик в дальномере. Когда отраженный объектом импульс приходит к дальномеру, то он останавливает работу счетчика. По временному интервалу (задержке отраженного импульса) определяется расстояние до объекта. При фазовом методе дальнометрирования лазерное излучение модулируется по синусоидальному закону с помощью модулятора (электрооптического кристалла, изменяющего свои параметры под воздействием электрического сигнала). Обычно используют синусоидальный сигнал с частотой 10…150 МГц (измерительная частота). Отраженное излучение попадает в приемную оптику и фотоприемник, где выделяется модулирующий сигнал. В зависимости от дальности до объекта изменяется фаза отраженного сигнала относительно фазы сигнала в модуляторе. Измеряя разность фаз, определяют расстояние до объекта. Общая структурная схема простейшего лидара представлена на рисунке 133 и схожа с прибором ночного видения, в современной военной технике они даже совмещаются.

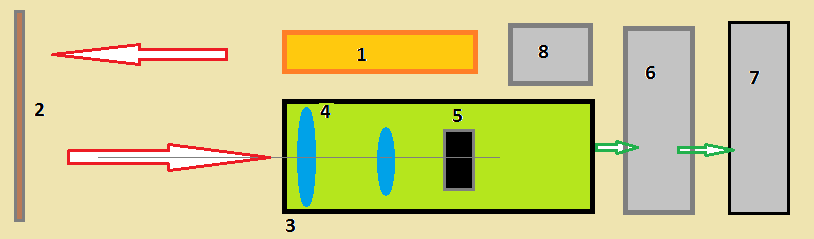

Рисунок 133. Общая структурная схема простейшего лидара (1-лазер, 2-объект, 3-блок приёмника, 4- оптическая система ПОИ(телескопическая система), 5-ПОИ, 7-блок обработки и анализа, 7-блок вывода информации, 8- блок управления лазером.

На рисунке 134 представлен современный российс кий лазерный дальномер "Сажень-ТМ-Д" служащий для определения дальности до космических аппаратов, оснащенных лазерными ретрорефлекторами, и измерения угловых координат  КА по отраженному солнечному излучению для расчета высокоточных параметров движения КА, а также получения фотометрической информации в видимом диапазоне длин волн.

В отличие от радиоволн, эффективно отражающихся только от достаточно крупных металлических целей, световые волны подвержены рассеиванию в любых средах, в том числе в воздухе, поэтому возможно не только определять расстояние до непрозрачных (отражающих свет) дискретных целей, но и фиксировать интенсивность рассеивания света в прозрачных средах.

Рисунок 134 Дальномер "Сажень-ТМ-Д"

Именно измерение интенсивности рассеяния лазерного излучения аэрозолем атмосферы дало второй сильный толчок для дальнейшего развития. Лидар посылает в атмосферу короткий импульс света и принимает обратно сигнал обратного рассеяния. Рассеяние света в атмосфере происходит как молекулами воздуха (Релеевское рассеяние), так и частицами аэрозоля. Таким образом, наличие аэрозоля в атмосфере увеличивает  сигнал обратного рассеяния по сравнению с чистой атмосферой и концентрация аэрозоля может быть определена как функция расстояния и интенсивности сигнала на фоне чистой атмосферы.  Несмотря на тот факт, что аэрозоли составляют не более 10 % от общей массы антропогенных загрязнителей атмосферы, потенциальный ущерб от этого типа загрязнителей, которые, как правило, представляют собой сильные токсиканты, существенно больше. «Атмосферные» лидары способны не только определять расстояния до непрозрачных отражающих целей, но и анализировать свойства прозрачной среды, рассеивающей свет. Разновидностью атмосферных лидаров являются доплеровские лидары, определяющие направление и скорость перемещения воздушных потоков в различных слоях атмосферы.

Физические принципы работы атмосферных лидаров мы с вами подробно рассматривали в разделе ИК газоанализаторов. Здесь мы остановимся на конструктивных особенностях лидаров данного типа. В качестве примера рассмотрим современную методику многоволнового лазерного дистанционного анализа опасных загрязнений атмосферы. Особенность заключается в том что лазерные источники могут одновременно генерировать излучение на нескольких длинах волн в одном направлении. Это позволяет: • проводить обнаружение и измерение концентраций нескольких компонент опасных примесей (до 6) одновременно в реальном масштабе времени; • существенно повысить точность измерения концентрации опасных примесей за счет уменьшения влияния временных флуктуаций принимаемого сигнала, обусловленных турбулентностью атмосферы.

В многоволновом лидаре в качестве базовых лазерных систем применяются импульсно-периодические лазеры на CO₂ и изотопах молекулы CO₂ (диапазон 9-11 мкм), а также могут использоваться их вторые (диапазон 4.5-5.5 мкм) и третьи (диапазон 3.0-3.4 мкм) гармоники, полученные при преобразовании частоты излучения базовых лазеров в нелинейных кристаллах типа AgGaSe₂ или ZnGeP₂ с эффективностью преобразования 5-10%. Принципиальным отличием от используемых в настоящее время стандартных схем дифференциального лазерного газоанализа, в которых определяемые компоненты воздуха детектируется одна за другой, в многоволновых лазерных системах они могут определяться практически одновременно за счет выхода в генерацию набора аналитических длин волн одновременно и их одновременного детектирования после прохождения атмосферного объема с повышенной концентрацией нескольких опасных газообразных веществ.

Схема применения лидара на основе многоволнового аммиачного лазера для контроля атмосферы приведен на рисунке 135. Блок – схема многоволнового лидара и его принципиальная оптическая схема приведены на рисунках 136 и 137.

Р исунок 135. Схема применения многоволнового лидара

Рисунок 136. Блок – схема многоволнового лидара

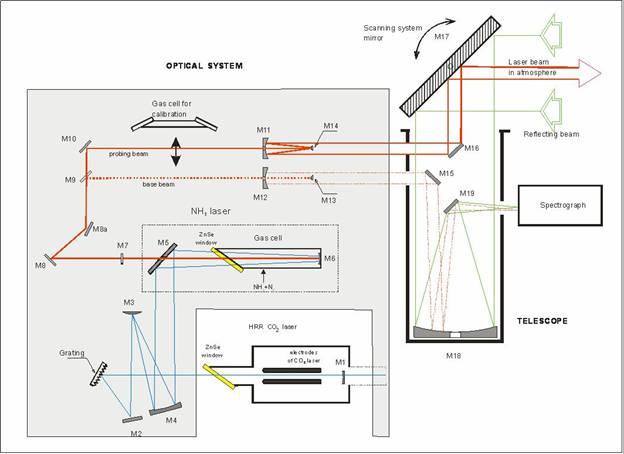

Рисунок 137. Принципиальная оптическая схема многоволнового лидара (М – зеркала)

Многоволновой газоанализатор (дальность действия до 10км.), использующий новейшие методы дистанционного контроля, может эффективно использоваться в самых различных сферах производства и жизнедеятельности: контроль выбросов в атмосферу вблизи опасных химических производств; • контроль за газовыми и/или утечками на предприятиях ЯТЦ; • выявление предаварийных ситуаций, отслеживание обстановки по загрязненности атмосферы при аварийных ситуациях; • обеспечение безопасности важных объектов - правительственных зданий, военных объектов, АЭС и т.п. • дистанционный контроль (например, с борта самолета или беспилотного спутника) выбросов газов с объектов атомной промышленности в третьих странах с целью их идентификации, и следовательно, определения возможности этих стран по производству ядерного оружия; • определение динамики распространения ядовитых облаков в атмосфере при широкомасштабных авариях;

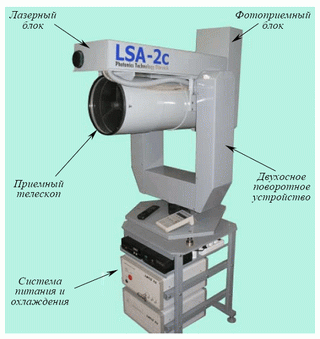

На рисунке 138 представлены двухволновый лидар ЛСА-2с и одноволновой лидар 4Р предназначенных для зондирования атмосферных аэрозолей и облаков.

Они имеют те же основные характерные блоки для лидаров: -лазер-передатчик; -передающая оптическая система; -приемная оптическая система; -спектроанализирующее и регистрирующее устройство (ФЭУ, CCD — камера, лавинный фотодиод); -блок обработки сигнала; -блок управления; -система отображения полученной информации.

Рисунок 138. Двухволновый лидар ЛСА-2с и одноволновой лидар 4Р. Как мы уже отмечали, основным излучателем в лидарах является лазер, формирующий короткие импульсы света высокой мгновенной мощности. Периодичность следования импульсов или модулирующая частота выбираются так, чтобы пауза между двумя последовательными импульсами была не меньше, чем время отклика от обнаружимых целей (которые могут физически находиться дальше, чем расчётный радиус действия прибора). Выбор длины волны зависит от функции лазера и требований к безопасности и скрытности прибора; наиболее часто применяются Nd:YAG-лазеры и длины волн (в нанометрах):

• 1550 нм — инфракрасное излучение, невидимое ни глазу человека, ни типичным приборам ночного видения. Глаз не способен сфокусировать эти волны на поверхности сетчатки, поэтому травматический порог для волны 1550 существенно выше, чем для более коротких волн. Однако риск повреждения глаз на деле выше, чем у излучателей видимого света — так как глаз не реагирует на ИК излучение, то не срабатывает и естественный защитный рефлекс человека

• 1064 нм — ближнее инфракрасное излучение неодимовых и иттербиевых лазеров, невидимое глазу, но обнаружимое приборами ночного видения

• 532 нм — зелёное излучение неодимового лазера, эффективно «пробивающее» массы воды

• 355 нм — ближнее ультрафиолетовое излучение

Задачи решаемые применением Лидаров:
