4.6 Приборы. Ночного видения. Тепловизоры.
Как мы уже отмечали, глаз человека видит в узкой полосе частот оптического диапазона электромагнитного излучения. Для существенного расширения возможностей зрительного аппарата человека был разработан целый перечень приборов ночного видения.
В широком понимании прибор ночного видения (ПНВ) — вакуумный фотоэлектронный прибор для преобразования невидимого глазом излучения (в инфракрасном, ультрафиолетовом или рентгеновском спектре) в видимое либо для усиления яркости видимого изображения.
ПНВ имеют две основные классификации по которым они делятся:
пассивные (работают в условиях естественной ночной освещённости);
активные (работают с подсветкой, обычно в ближнем ИК-диапазоне);
активно-импульсные (работают с подсветкой в стробирующем режиме работы фотокатода).
а также на: усиливающие (усиление яркости видимого изображения); преобразующие (преобразование ИК, УФ излучения в видимое).
Одним из первых ПНВ стал разработанный М.В. Ломоносов прибор «для сгущения света», названный им «ночезрительной трубой», предназначенный для рассмотрения на море удалённых предметов в ночное время или, как говорится в его статье «Физическая задача о ночезрительной трубе» (1758) — служившую возможности «различать в ночное время скалы и корабли».
Б
ольшую
роль в развитии ПНВ сыграли и продолжают
играть вооружённые силы. Так применение
во всех возрастающих объемах авиации
для борьбы с немецкими
танками
во второй мировой войне свело возможность
передвижения танковых частей днем
практически к нулю. Остро встал вопрос
об оснащении танков приборами ночного
видения, работа над которыми велась
фирмой AEG
с 1936
года.
Такие устройства требовали активной
подсветки инфракрасными
прожекторами. В ноябре 1944
года
панцерваффе
получили 63 «Пантеры», оснащенные
активными приборами ночного видения
Sperber FG 1250. Но чтобы вести ночью и огонь,
требовался более мощный осветитель.
Для этого на полугусеничном
бронетранспортере Sd
Kfz 250/20
был установлен инфракрасный прожектор
Uhu мощностью 6 кВт, обеспечивавший работу
прибора ночного видения на дистанции
700 метров. Испытания его прошли удачно,
и фирма Leitz-Wetzlar изготовила 800 комплектов
оптики для ночных приборов. В 1944 году
была выпущена опытная партия из 300
инфракрасных прицелов Zielgerat
1229 (ZG.1229) «Vampir»,
которые устанавливались на автоматы
МР-44/1.
Комплект состоял собственно из прицела
весом 2,25 кг, батареи в деревянном корпусе
(13,5 кг), питающей ИК-прожектор, и небольшой
батареи питания прицела, помещённой в
противогазную сумку. Батареи подвешивались
за спиной солдата на разгрузке.

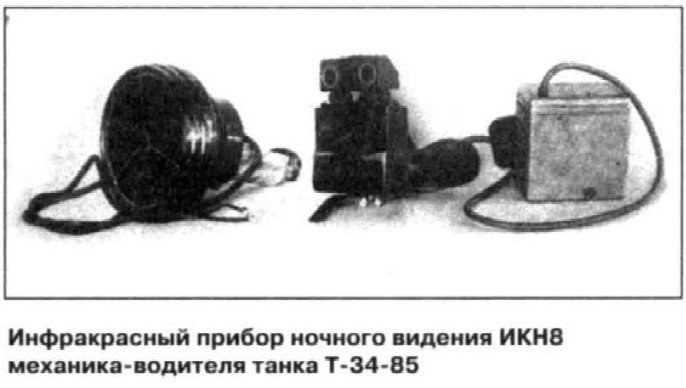

Рисунок 128 Первые приборы ночного видения.
Вес прицела вместе с аккумуляторами достигал 35 кг, дальность не превышала ста метров, время работы — двадцать минут. Тем не менее немцы активно использовали эти приборы во время ночных боёв. Надо отметить что советская сторона не уступала и даже превосходила немецких разработчиков. Так ещё в 1937 году, на полигоне был испытан прототип прибора ночного видения и инфракрасного прожектора подсвета для танка БТ-7. Параллельно с разработкой ПНВ советские конструктора проводили первые работы по наведению снарядов получу. И уже к началу войны только Черноморский флот располагал 15-ю комплектами корабельных систем ночного видения. К середине осени моряки-черноморцы получат еще 18. Осенью 43-го сотрудники Всероссийского электротехнического института на основе бинокля «Гамма-ВЭИ» сделали ночной прицел для стрелкового оружия. В середине 1944 года были начаты испытания инфракрасных наблюдательных приборов для танка Т-34. Первым был доведен прибор ночного видения ИКН-8, предназначенный для механика водителя. По окончании Великой Отечественной войны советские инженеры и ученые получили возможность сравнить свои разработки и их немецкие аналоги. Как оказалось, хваленая немецкая аппаратура по своим показателям практически не отличалась от отечественной.
