4 .4.8 Электронные микроскопы

Электронный микроскоп  — прибор, позволяющий получать изображение объектов с максимальным увеличением до 10⁶ раз, благодаря использованию, в отличие от оптического микроскопа, вместо светового потока пучка, электронов с энергиями 200 В ÷ 400  кэВ.

Разрешающая способность электронного микроскопа в 1000÷10000 раз превосходит разрешение светового микроскопа и для лучших современных приборов может быть меньше одного ангстрема.

Для получения изображения в электронном микроскопе используются специальные магнитные линзы, управляющие движением электронов в колонне прибора при помощи магнитного поля.

Растровый электронный микроскоп

Предназначенный для получения изображения поверхности объекта с высоким (до 0,4 нанометра) пространственным разрешением, также информации о составе, строении и некоторых других свойствах приповерхностных слоёв. Основан на принципе взаимодействия электронного пучка с исследуемым веществом.

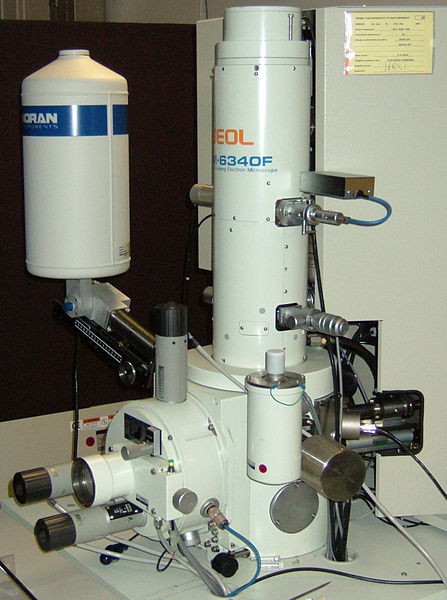

Р исунок 125 Электронный микроскоп

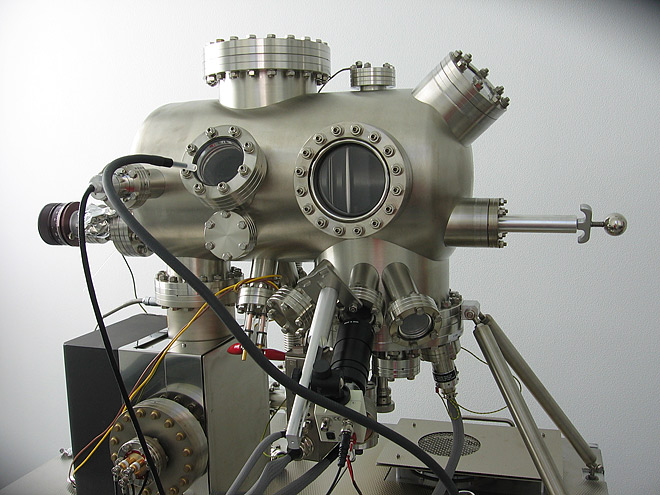

Рисунок 125 Растровый и Просвечивающий растровый электронные микроскопы

Современный РЭМ позволяет работать в широком диапазоне увеличений приблизительно от 10 крат (то есть эквивалентно увеличению сильной ручной линзы) до 1 000 000 крат, что приблизительно в 500 раз превышает предел увеличения лучших оптических микроскопов.

Сегодня возможности растровой электронной микроскопии используются практически во всех областях науки и промышленности, от биологии до наук о материалах. Существует огромное число выпускаемых рядом фирм разнообразных конструкций и типов РЭМ, оснащенных детекторами различных типов.

Просвечивающая растровая микроскопия  — один из типов просвечивающей электронной микроскопии. Пучок электронов пропускается через относительно тонкий образец, но, в отличие от обычной просвечивающей электронной микроскопии, электронный пучок фокусируется в точку, которая перемещается по образцу по растру.

9. Сканирующие зондовые микроскопы

К ласс микроскопов для получения изображения поверхности и её локальных характеристик. Процесс построения изображения основан на сканировании поверхности зондом. В общем случае позволяет получить трёхмерное изображение поверхности (топографию) с высоким разрешением.

Принцип действия основан на сканировании объекта сверхмалым зондом. Прошедший или отраженный сигнал регистрируется и используется для формирования трехмерной топографии поверхности образца с помощью ЭВМ

в зависимости от принципа взаимодействия зонда и образца разделяют на туннельные и атомно-силовые

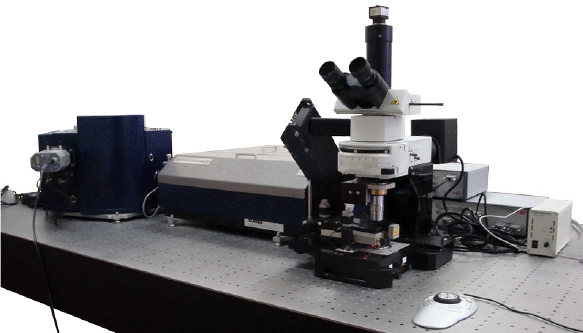

Рисунок 126 Сканирующий зондовый микроскоп

Сканирующий туннельный микроскоп

Вариант сканирующего зондового микроскопа, предназначенный для измерения рельефа проводящих поверхностей с высоким пространственным разрешением. В СТМ острая металлическая игла подводится к образцу на расстояние нескольких ангстрем. При подаче на иглу относительно образца небольшого потенциала возникает туннельный ток

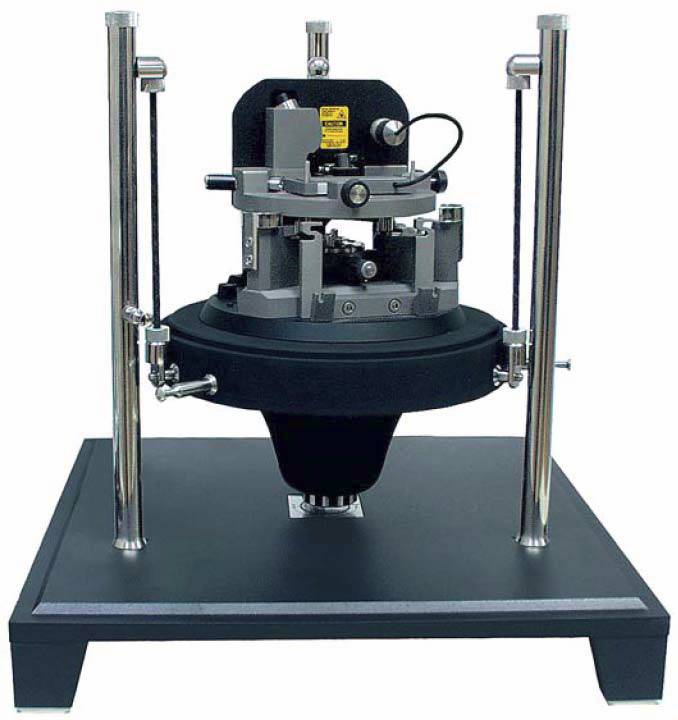

Рисунок 127 Сканирующие туннельный и атомно-силовой микроскопы.

Атомно-силовой микроскоп

Сканирующий зондовый микроскоп высокого разрешения. Используется для определения рельефа поверхности с разрешением от десятков ангстрем вплоть до атомарного. В отличие от сканирующего туннельного микроскопа, с помощью атомно-силового микроскопа можно исследовать как проводящие, так и непроводящие поверхности.
