4.4.4 Стереомикроскопы
С
тереомикроскопы,
как и другие виды оптических микроскопов,
позволяют работать как в проходящем,
так и в отражённом свете. Обычно они
имеют сменные окуляры бинокулярной
насадки и один несменный объектив (есть
и модели со сменными объективами).
Большинство стереомикроскопов дает
существенно меньшее увеличение, чем
современные оптические микроскопы,
однако имеет существенно большее
фокусное расстояние, что позволяет
рассматривать крупные объекты. Кроме
того, в отличие от обычных оптических
микроскопов, которые дают, как правило,
инвертированное изображение, оптическая
система стереомикроскопов не
«переворачивает» изображение. Это
позволяет широко использовать их для
препарирования микроскопических
объектов вручную или с
использованием микроманипуляторов.

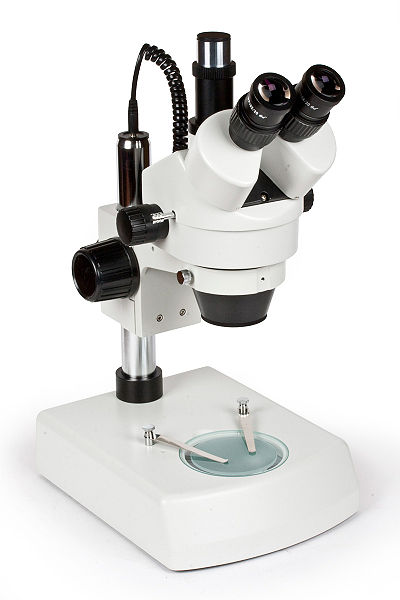

Рисунок 123. Стереомикроскоп
Наиболее широко бинокуляры используются для исследования неоднородностей поверхности твёрдых непрозрачных тел, таких как горные породы, металлы, ткани; в микрохирургии и пр.
4.4.5 Металлографические микроскопы
Специфика металлографического исследования заключается в необходимости наблюдать структуру поверхности непрозрачных тел. Поэтому микроскоп построен по схеме отраженного света, где имеется специальный осветитель установленный со стороны объектива. Система призм и зеркал направляет свет на объект, далее свет отражается от не прозрачного объекта и направляется обратно в объектив.
С
овременные
прямые металлургические микроскопы
характеризуются большим расстоянием
между поверхностью столика и объективами
и большим вертикальным ходом столика,
что позволяет работать с крупными
образцами. Максимальное расстояние
может достигать десятки сантиметров[6].
Но обычно в материаловедении используются
инвертированные микроскопы, как не
имеющие ограничения на размер образца
(только на вес) и не требующие параллельности
опорной и рабочей граней образца (в
этом случае они совпадают).
Рисунок 124 Металлографические микроскопы.
4.4.6 Поляризационные микроскопы
В
основе принципа действия поляризационных
микроскопов лежит получение изображения
исследуемого объекта при его облучении
поляризованными лучами, которые в свою
очередь должны быть получены из обычного
света с помощью специального прибора —
поляризатора.
В сущности при прохождении поляризованного
света через вещество либо отраженное
от него меняет плоскость поляризации
света в результате чего на втором
поляризационном фильтре выявляется в
виде излишнего затемнения. Либо дают
специфичные реакции как двойное
лучепреломление в жирах.
Позволяет
выявлять анизотропию структуры при в
поляризованном свете; Используют при
изучении препаратов крови, шлифов
зубов, костей и т.п.

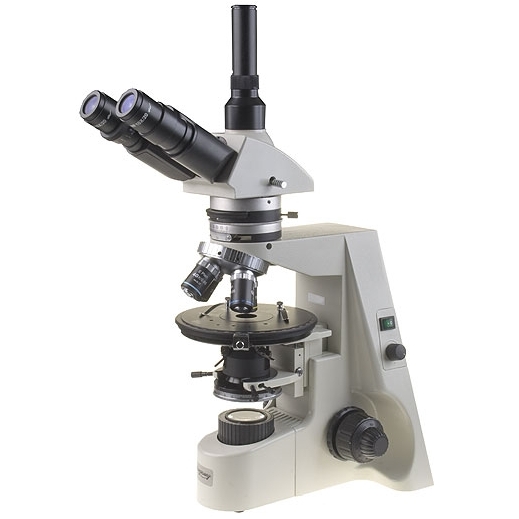

Рисунок 125 Поляризационные микроскопы
4.4.7 Люминесцентные микроскопы
Принцип действия люминесцентных микроскопов основывается на свойствах флюоресцентного излучения. Микроскопы используются для исследования прозрачных и непрозрачных объектов. Люминесцентное излучение, по-разному отражается различными поверхностями и материалами, что и позволяет успешно применять его для проведения иммунохимических, иммунологических, иммуноморфологических и иммуногенетических исследований.
