1.4 Общая структурная схема оэПиС.
Как уже было отмечено оптический прибор принимает информацию от объекта наблюдения (обнаружения), измерения или управления в ее первоначальном виде, преобразует ее в виды удобные для анализа и производит анализ предназначен для преобразования информации. В приборе происходит преобразование вида Y=f(X,qi),
где f - функция преобразования; qi - конструктивные параметры прибора.
Общая структурная схема функционирования ОП будет в общем случае состоять из следующих элементов:
- Объект или процесс исследования, измерения, наблюдения являющейся источником информации.
-Среда распространения это важнейший элемент функционирования ОП, который многие забывают
-Оптическая система, которая может включать помимо приёмного канала так же облучающий канал. Оптическая система может на работать, как на прямую с глазом человека, так и посредством электронного тракта.
-Электронный тракт здесь происходит преобразование вида Y=f(X,qi),
где f - функция преобразования; qi - конструктивные параметры прибора, последующая обработка, анализ полученной информации и выдача информации на выходное устройство. В автоматических системах здесь осуществляется выдача управляющих сигналов на выходные устройства.
-Выходной тракт - предназначен для представления информации в удобной для человека форме. К ним так же относят устройства управления процессами, которые контролирует ОЭП.
Рисунок 2. Показана обобщенная схема функционирования ОП

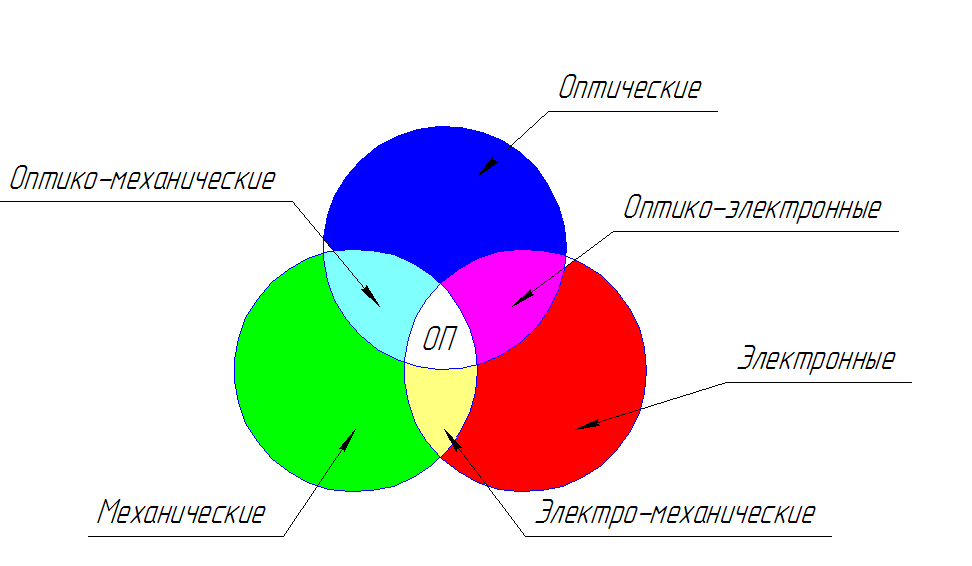

Н
а
рисунке 3 изображен состав современного
ОП, основанного на оптических, механических
и электронных (электрических) функциональных
устройствах и их сочетании.
С системных позиций ФУ представляет собой подсистему ОП, которая работает автономно, но определенными отношениями связана с другими подсистемами (например, для передачи информации, энергии, вещества).
Рисунок 3. Состав современного ОП
В свою очередь, ФУ состоят из конструктивных узлов (КУ) - сборочных единиц, которые могут конструироваться (а в дальнейшем и собираться) отдельно от других составных частей ОП или всего прибора в целом и выполнять определенную функцию в ОП только (в отличие от ФУ) совместно с другими составными частями.
В КУ можно выделить соединения деталей (СД) - элементарные сборочные единицы, состоящие из двух или нескольких деталей, находящихся в непосредственном физическом контакте друг с другом. Первичными элементами СД , а следовательно и ОП, являющимися простейшими объектами конструирования, являются детали (Д) - конструктивные элементы, выполняемые из однородного материала (в результате его обработки) без соединения с другими конструктивными элементами (без применения сборочных операций).
Таким образом, структура ОП в целом может быть представлена в виде иерархических уровней перечисленных выше составных частей (подсистем), связанных друг с другом определенными соотношениями (связями) рисунок 4.
Рисунок 4. Структура ОП
Предварительно рассмотрев отдельные наиболее распространённые элементы из представленной иерархии, изучение рассматриваемых в нашем курсе приборов мы будем проводить на основе структурных и функциональных схемах.
