5. Выбор стандартной муфты. Проверка элементов муфты.
Размеры концов валов

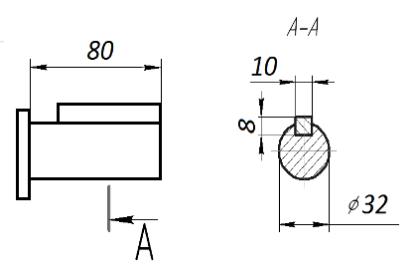

Рис. Вал двигателя. Исполнение цилиндрическое.
Рис.5-Входной вал редуктора. Исполнение К (конический).
Типоразмер редуктора |
d |
d1 |
I |
I1 |
b |
t |
мм |
||||||
ЦУ-160 |
45 |
М30x2,0 |
110 |
82 |
12 |
5,0 |
5.2. Выбор полумуфт.
Муфта располагается на валу двгателя и входном валу редуктора. Валы имеют отличия в диаметрах и исполнениях. В соответствии с пунктом 10 ГОСТа 21424-93 допускается сочетание полумуфт разных исполнений с различными диаметрами посадочных отверстий в пределах одного номинального крутящего момента. Двигатель имеет цилиндрический вал ротора диаметром 32 мм и длиной 80 мм, крутящий момент на валу 42,668 Н*м.
По ГОСТу12080-66 для цилиндрических валов данного диаметра и длины выбираем полумуфту с цилиндрическим отверстием для длинного конца вала соответствующую исполнению 1 по ГОСТу 21424-93. По ГОСТу12080-66 максимальная длина длинного конца вала (исполнение 1) при диаметре 32 мм может быть 80 мм. По ГОСТу12080-66 для исполнения 1 с крутящим моментом на валу 43,668 Н*м выбираем муфту с номинальным крутящим моментом 63,0 Н*м (т. е. ближайшее большее значение из номинального ряда ГОСТа по отношению к действующему крутящему моменту) Исходя из выбранного крутящего момента выбираю D-диаметр полумуфты не более 100 мм; длину муфты не более 104 мм; l,h14 – 50 мм
Все параметры указанные в пунктах 5.3-5.7 курсового проекта для полумуфты установленной на двигателе выбираю такие же как и на полумуфте на входном редукторе.

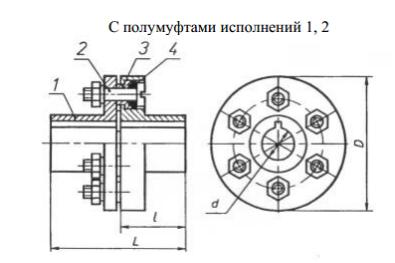

Рис.8-Муфта (ГОСТ 21424-93)

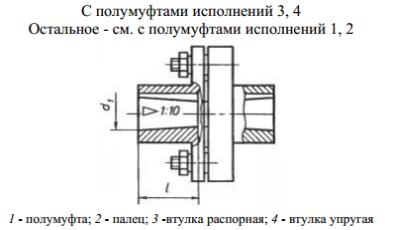

Рис.9
Рис.7-Изображение вала из ГОСТа 12081
Диаметр входного вала редуктора 45мм, длина общая 110 мм, длина ступицы 82 мм, исполнение. По ГОСТу 12081-72 из первого ряда выбираем номинальный диамет d-45 мм (рис.7), l1=110 ; l2=82 мм. Данные величины соответствуют длиному концу вала. В соответствии с ГОСТом 12081-72 dср =40,90 мм ( можно проверить следующим ообразом: диаметр в сечении А-А, из расчёта что вал имеет сужение 1:10, а его диаметр d 45 мм и длина 82 мм получаем, что на середине длины диаметр равен 45- ((82/10)*0,5)=40,9 мм );значения b=12 мм, d1=М30*2 и t=5 мм указанные в методическом пособии для входного вала рассматриваемого типоразмера редуктора соответстуют указаниям в ГОСТе для данного диаметра вала; Высота шпонки h=8 мм.
Для выбора стандартной муфты использую по таблице 1 ГОСТ 21424-93 выбираю муфту с номинальным крутящим моментом 63,0 Н*м. Поскольку выходной вал редуктора имеет длину 110 мм, длину ступицы 82 мм и коническую форму то выбираю муфту исполнения 3-с коническими отверстиями для длинных концов валов по ГОСТ 21424-93.
Далее, по ГОСТу 21424-93 выбираем для муфты исполнения 3 диаметр D втулки не более 100 и длину L не более 104 мм; l,h14 — 38 мм.
У выбранных полумуфт частота вращения не может превышать 95 оборотов в секунду, что соответствует требованиям, так как nд= 716 мин-1/ 60=11,93с-1<95 с-1
