Введение

Вибрация является одним из опасных факторов производственной среды и оказывает значительное воздействие на здоровье человека.

Тело человека рассматривается как сочетание масс с упругими элементами, имеющими собственные частоты. При частоте колебания рабочих мест, близкой к собственным частотам внутренних органов, возможны механические повреждения или даже разрывы. Систематическое воздействие вибрации, характеризующейся высоким уровнем виброскорости, приводит к вибрационной болезни, которая характеризуется нарушениями физиологических функций организма. Эти нарушения вызывают головные боли, головокружения, нарушение сна, снижение работоспособности, ухудшение самочувствия, нарушение сердечной деятельности. Поэтому необходимо исследование различных видов вибрации, ознакомление с допустимыми уровнями для предупреждения профессиональных заболеваний среди рабочих.

Лабораторная работа

Исследование вибрации работающих механизмов

с помощью вибрографа

Цель работы: измерение параметров вибрации и ознакомление с допустимыми уровнями вибрации для предупреждения профессиональных заболеваний среди рабочих, подвергающихся воздействию вибрации.

1 Краткие сведения о вибрации

Вибрацией называют механические колебания упругих тел, проявляющихся в их перемещении в пространстве или в изменении их формы. Источниками вибрации являются различные технологические процессы, механизмы, машины и их рабочие органы.

Воздействие вибрации на человека классифицируется:

- по способу передачи вибрации на организм человека;

- по направлению действия вибрации;

- по временной характеристике вибрации.

По способу передачи на человека различают общую и локальную вибрацию. Вибрации, воздействующая на отдельные части организма работающего, определяется как локальная. Вибрация рабочего места, воздействующая на весь организм, определяется как общая. В производственных условиях часто встречается одновременно локальная и общая вибрация, которая называется смешанной.

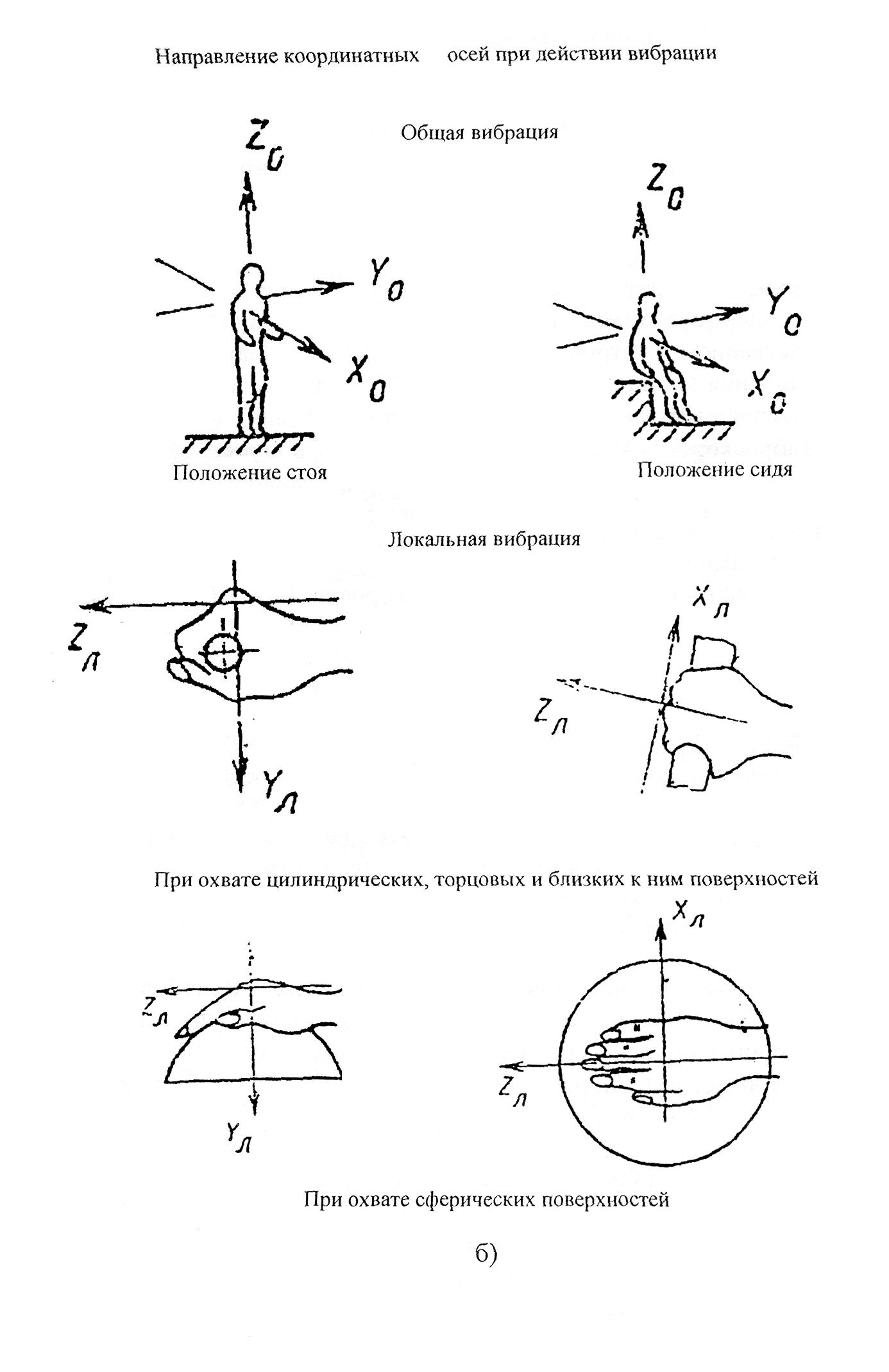

По направлению действия вибрацию подразделяют в соответствии с направлением осей ортогональной системы координат. Вибрационная нагрузка на человека нормируется для каждого направления действия вибрации. Направления действия общей и локальной вибрации показаны на рисунке 1.

Рисунок 1 – Направление действия вибрации

По временной характеристике различаются: постоянная вибрация, для которой спектральный или коррекционный по частоте контролируемый параметр за время наблюдения изменяется не более чем в 2 раза (на 6 дБ); непостоянная вибрация, для которой эти параметры за время наблюдения изменяются более чем в 2 раза.

1.1 Показатели вибрационной нагрузки и нормирование вибрации

Показателями вибрационной нагрузки на оператора являются виброускорение, виброскорость, диапазон частот, время воздействия вибрации. К нормируемым показателям вибрационной нагрузки при производственном контроле относятся средние квадратические значения виброскорости, виброускорения, а также логарифмические уровни в децибелах.

Виброскорость находится по формуле:

V = 2 ∙π ∙ f ∙ a, (1)

где V – виброскорость, м/с;

π – число равно 3,14;

f – частота колебаний, Гц;

a – амплитуда колебаний, м.

Виброускорение можно определить по формуле:

W = 4∙π² ∙ f² ∙ a, (2)

где W – виброускорение, м / с².

Логарифмические уровни виброскорости, дБ, определяются по формуле:

L = 20 ∙ lg , (3)

где V – среднеквадратическое значение виброскорости, м / с;

V₀ - пороговое значение виброскорости равное 5∙10 ^-8 м / с.

Согласно ГОСТ 12.1.012-90 / СТ СЭВ 1932-79 / ССБТ «Вибрация. Общие требования безопасности» рекомендуется проводить гигиеническую оценку вибрации, воздействующую на человека в производственных условиях следующими методами: частотным (интегральной оценкой по частоте нормируемого параметра), дозой вибрации.

При частотном анализе к нормируемым параметрам относятся среднеквадратические значения виброскорости и их логарифмические уровни или виброускорения для локальной вибрации в октавных полосах.

Вибрацию, воздействующую на человека, нормируют отдельно для каждого направления, учитывая, кроме того, при общей вибрации ее категорию, а при локальной - время фактического воздействия.

Для локальной вибрации нормы вибрационной нагрузки на оператора обеспечивает отсутствие вибрационной болезни, что соответствует критерию «безопасность». Для общей вибрации нормы вибрационной нагрузки на оператора установлены для категорий вибрации и соответствующих им критериям оценки по таблице А 1 приложения.

Критерий «безопасность» означает ненарушение здоровья оператора, оцениваемого по объективным показателям с учетом риска возникновения предусмотренных медицинской классификацией профессиональной болезни и патологии, а также исключающий возможность возникновения травмоопасных и аварийных ситуаций из-за воздействия вибрации.

Критерий «Граница снижения производительности труда» означает поддержание нормативной производительности труда оператора, не снижающейся из-за развития усталости под воздействием вибрации.

Критерий «комфорт» означает создание условий труда, обеспечивающих оператору ощущение комфортности при полном отсутствии мешающего действия вибрации.
