Алгоритм выбора автоматических выключателей и проводов
Защищаемые электроприемники |
А1 |
А2 |
А3 |
А4 |
А5 |
АД1 |
АД2 |
АД3 |
АД4+АД5 |
АД1+АД2+ АД3+АД4+АД5 |
|
Рабочий ток, А |
72,4 |
71,3 |
18 |
36 |
197,7 |
Максимальный (пусковой) ток, А |
470,5 |
463,3 |
108 |
132 |
595,8 |
Тип автомата |
ВА-57-31 |
ВА-57-31 |
ВА-57-31 |
ВА-57-31 |
ВА-57-35 |
Номинальный ток, А |
100 |
100 |
100 |
100 |
250 |
Номинальный ток расцепителя I нр, А |
100 |
100 |
25 |
50 |
200 |
Ток срабатывания электромаг. расцепителя Iср, А |
800 |
800 |
400 |
400 |
1000 |
1.25* Iмах |
588,2 |
579,2 |
135 |
165 |
744,8 |
Марка провода (кабеля) |
ААБ |
ААБ |
ААБ |
ААБ |
ААБ |
Сечение провода, кв.мм |
35 |
35 |
4 |
25 |
120 |
I доп, А |
145 |
145 |
42 |
125 |
300 |
Условие Iнр >=Ip |
100 >72,4 |
100>71,3 |
25>18 |
50>36 |
200>197,7 |
Условие Iср > 1.25* I мах |
800>588,2 |
800 >579,2 |
400 >135 |
400>165 |
1000 >744,8 |
Выбор высоковольтных выключателей производят:
1
.По
напряжению:
где
-номинальное
напряжение выключателя;
-номинальное
напряжение электроустановки.
2
.По
длительному току.
где
-Номинальный
ток выключателя;
-наибольший
рабочий ток.
3
.Далее
выбранный выключатель должен быть
проверен по отключающей способности
на возможность отключения тока КЗ:
где
-номинальный
ток отключения выключателя, кА;
ß–процентное содержание апериодической составляющей ткз;
-ток
КЗ, расчитанный для момента расхождения
контактов выключателя
.
Расчетное время выключателя определяется по выражению:
где
-минимальное
время срабатывания релейной защиты,
согласно ПУЭ принимается раной времени
быстродействующей защиты (0.01);
-собственное
время отключения выключателя.
=0,055
с
4.Выключатель проверяется на электродинамическую стойкость при токах КЗ:
или
где
-амплитудное
значение тока электродинамической
стойкости выключателя, кА;
Iвкл-номинальный ток включения;
-максимальное
расчетное значение тока КЗ.
5
.Выключатель
проверяется на термическую устойчивость
по расчетному импульсу квадратичного
тока КЗ
где
ток термической устойчивости выключателя,
кА;
-длительность
протекания тока термической устойчивости,
с;
-расчетный
импульс квадратичного тока КЗ,
.
Задание 2 Выбор высоковольтных выключателей
Предварительно необходимо определить мощность трансформатора, которая определяется по суммарной мощности всех отходящих фидеров S2- S6.
S1=S2+S3+S4+S5+S6=11000 кВа
S2=1000 кВа
S3=1700 кВа
S4=3200 кВа
S5=4200 кВа
S6=900 кВа
Выбираем двухобмоточный трансформатор типа ТДН-16 с номинальной мощностью Sн=16000
Тип |
Sн, ква |
Uвн, кв |
Uнн,кв |
Pхх, квт |
Pк, квт |
Uк,% |
Iхх,% |
ТДН-16 |
16000 |
115 |
6,6, 11 |
21 |
90 |
10,5 |
0,8 |
Рассчитываем рабочие токи всех пяти двигателей:
Ip1=
Ip2=
Ip3=
Ip4=
Ip5=
Ip6=
Номинальная мощность трансформатора Sн , кВА |
11000 |
Количество работающих трансформаторов, n |
1 |
Базисное напряжение Uб, кВ |
10,5 |
Потери к.з. Рк, кВт |
60 |
Напряжение к.з. Uк,% |
10,5 |
Время отключения выключателя, сек |
0,055 |
Время срабатывания релейной защиты, сек |
0,01 |

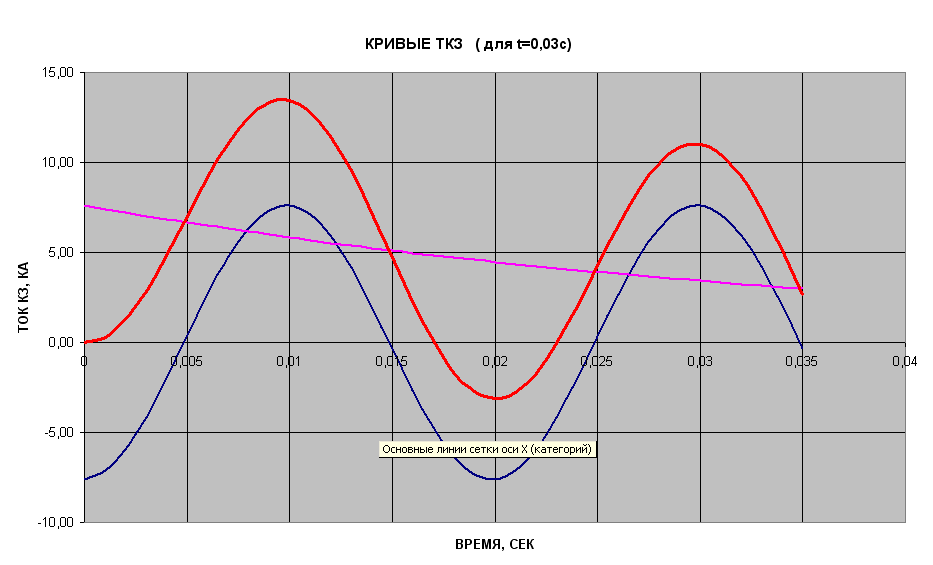

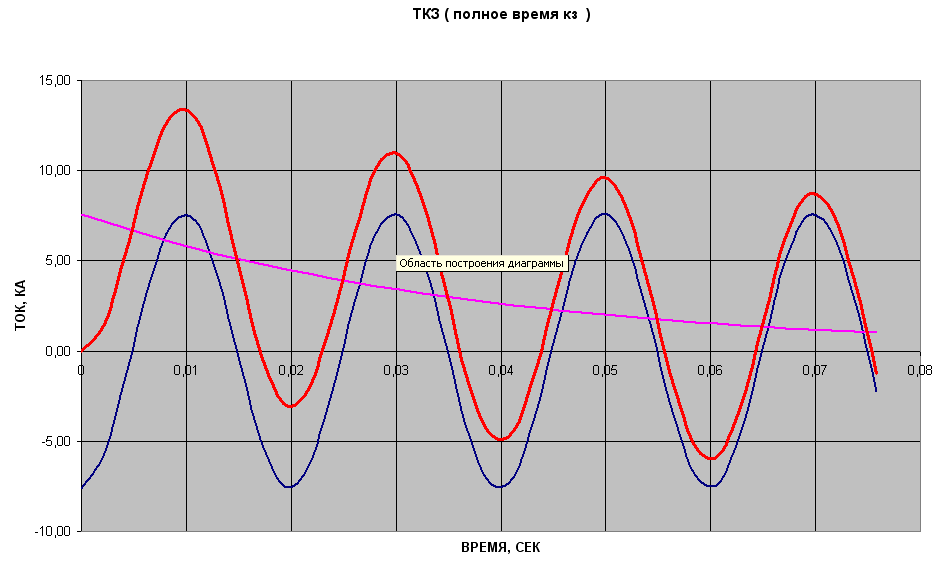

результаты расчета токов к.з на ЭВМ
Действующее значение периодической составляющей тока к.з, кА |
54 |
Ток к.з в момент отключения, кА |
9 |
Ударный ток, кА |
13,4 |
Длительность к.з, сек |
0,07 |
Тепловой импульс, кА2∙сек |
3,3 |
Ударный коэффициент |
1,8 |
Выключатель |
В1 |
В2 |
В3 |
В4 |
В5 |
B6 |
Расчетный ток, |
647,1 |
58,8 |
100 |
188,2 |
247,1 |
53 |
Тип выключателя |
ВВ/TEL-10-20/1000У2
|
ВВ/TEL-10-20/630У2
|
ВВ/TEL-10-20/630У2
|
ВВ/TEL-10-20/630У2
|
ВВ/TEL-10-20/630У2
|
ВВ/TEL-10-20/630У2
|
Номинальный ток
выключателя
|
1000 |
630 |
630 |
630 |
630 |
630 |
Номинальный ток
отключения
|
20 |
20 |
20 |
20 |
20 |
20 |
Содержание апериодической составляющей ß, % |
0 |
0 |
0 |
0 |
0 |
0 |
Ток электродинамической
стойкости
|
51 |
51 |
51 |
51 |
51 |
51 |
Ток термической
стойкости
|
20 |
20 |
20 |
20 |
20 |
20 |
Время протекания
тока термической стойкости
|
3 |
3 |
3 |
3 |
3 |
3 |
Собственное
время отключения
|
55 |
55 |
55 |
55 |
55 |
55 |
Условие
|
10 |
10 |
10 |
10 |
10 |
10 |
Условие
|
1000>647,1 |
630>115.5 |
630>71.5 |
630>236.4 |
630>296.9 |
630>38.5 |
Условие
|
20*1,41=28,2>9 |
20*1,41=28,2>13.5 |
20*1,41=28,2>13.5 |
20*1,41=28,2>13.5 |
20*1,41=28,2>13.5 |
20*1,41=28,2>13.5 |
Условие |
51>13,4 |
51>21.8 |
51>21.8 |
51>21.8 |
51>21.8 |
51>21.8 |
Условие
|
20^2*3=1200>3,3 |
20^2*3=1200>4,6 |
20^2*3=1200>4,6 |
1200>4,6 |
1200>4,6 |
1200>4,6 |
А
,
А
,
кА
,
кА
,
кА
,
сек
,
мс
Выбор выключателей
